De antemão, esta placa para o amplificador tda2050 12v estéreo, ou seja, trabalha com fonte de alimentação simples (single supply em inglês). Contudo, devido a isto, é necessário ligar na saída do amplificador tda2050 12v ligar um capacitor de grande capacidade e tensão de operação para filtrar o sinal. Assim, perdendo um pouco do impactos nos graves mais baixos.
Conteúdo

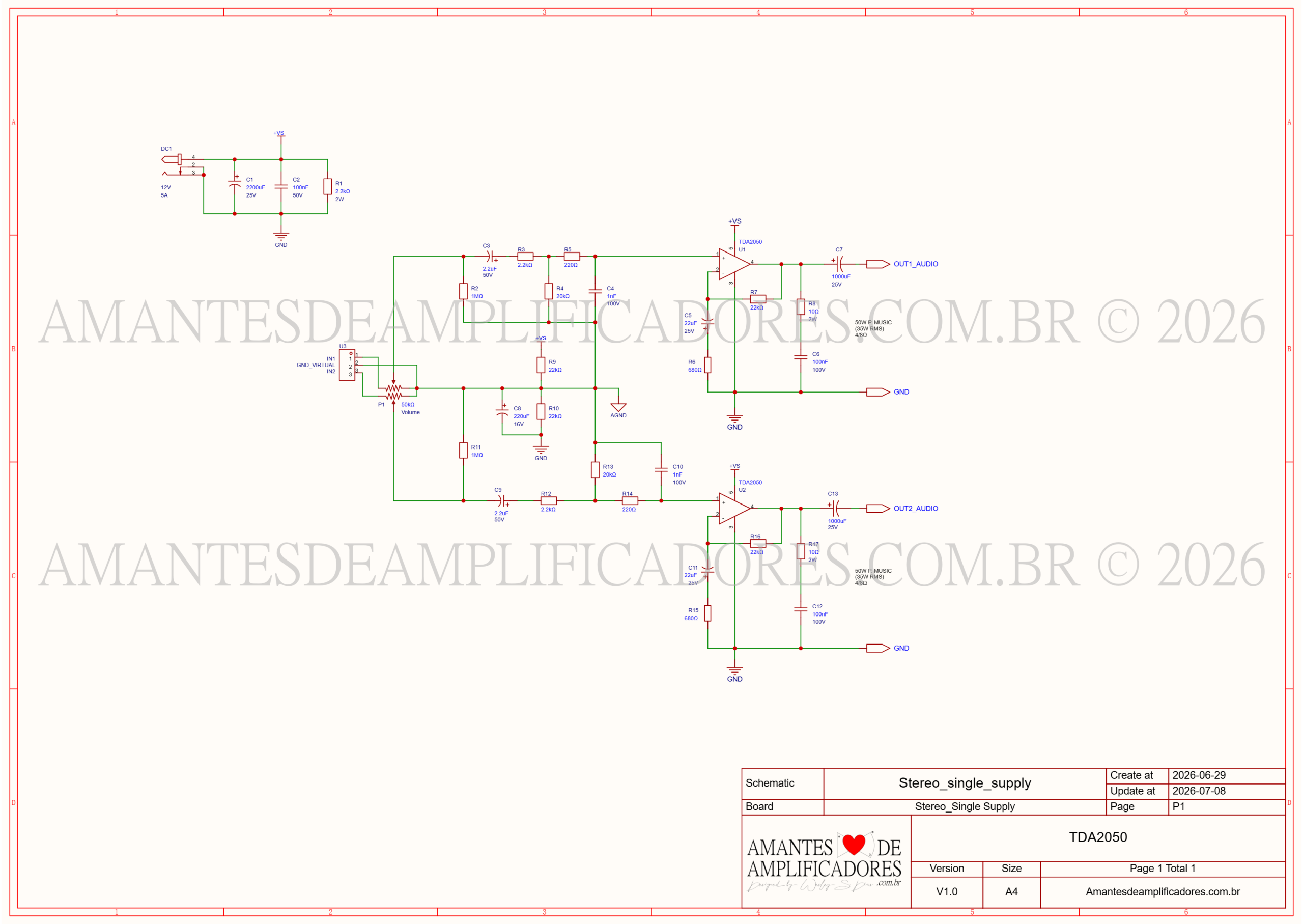

Esquema de amplificador tda2050 12v (fonte linear)
Como visto anteriormente, o amplificador tda2050 12v trabalha com fonte linear, embora seja possível, em teoria, chegar até por volta de +36V dc em 4 ohms e +45V dc 8 ohms.
Contudo, já mencionamos em outros artigos envolvento o tda2050, como no amplificador TDA2050 bridge para subwoofer, que este chip já está em obsolescência, e tentar extrair uma potência próxima da suportada pelo chip original, apenas gerará um frustração com esses circuitos integrados paralelos (falsos) e/ou importados.
Confira outros projetos com TDA2050:
- Amplificador TDA2050 HI-FI de 50W: PCB + esquema (PDF)
- Amplificador TDA2050 Stereo de 100W – Esquema + PCB (PDF)
- Amplificador TDA2050 bridge (subwoofer) – PCB (Download)
Portanto, não recomendados utilizar mais do que +20V DC no amplificador tda2050 12v, tanto para 4 ohms, quanto para 8 ohms.
Se deseja montar um projeto com estas características, todavia com mais potência, mantendo a qualidade ou superior, e com chip confiável, recomendamos um projeto com o LM1875, visto que ainda é fabricado pela Texas, mesmo sendo mais caro e díficil de encontrar.
Ademais, esta placa para o amplificador tda2050 12v possuí um potênciometro como controle de volume para ambos canais, e um filtro passa-baixas para eliminar frequências indesejadas acima de 65.7KHz.
Como trabalhar com fonte simples, o divisor de tensão R9 e R10 fazem o terra virtual (AGND) para o sinal de áudio, e o capacitor C8 estabiliza possíveis oscilações. Por fim, os capacitores de grandes capacidade C7 e C13 desaclopam as respectivas saídas dos amplificadores os devidos alto-falantes.
Características
| Faixa de alimentação | +12V a +20V (DC) |
| Impedância de entrada | 22k |
| Impedância de saída | 4 ou 8 ohms |
| Sensibilidade de entrada | 1Vrms |
| Banda de passagem | 3Hz a 65.7KHz |

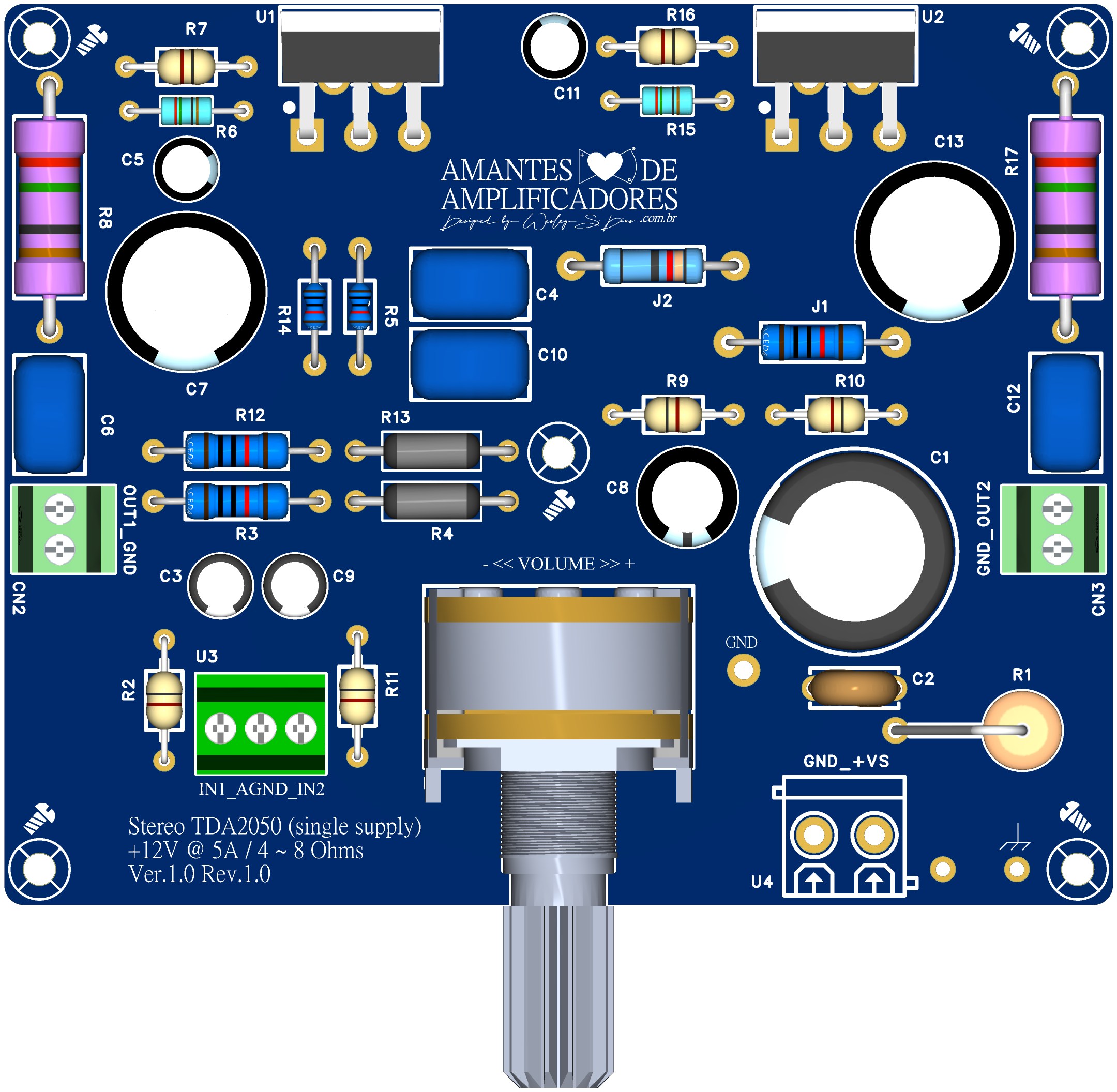

Placa de circuito impresso para o amplificador tda 2050 12v

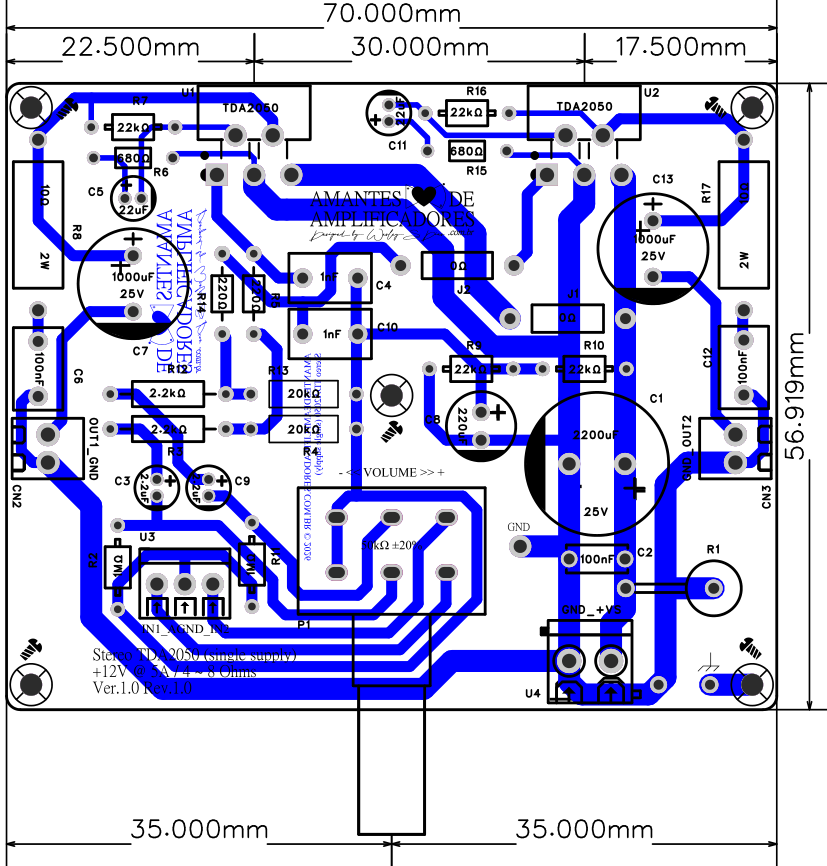

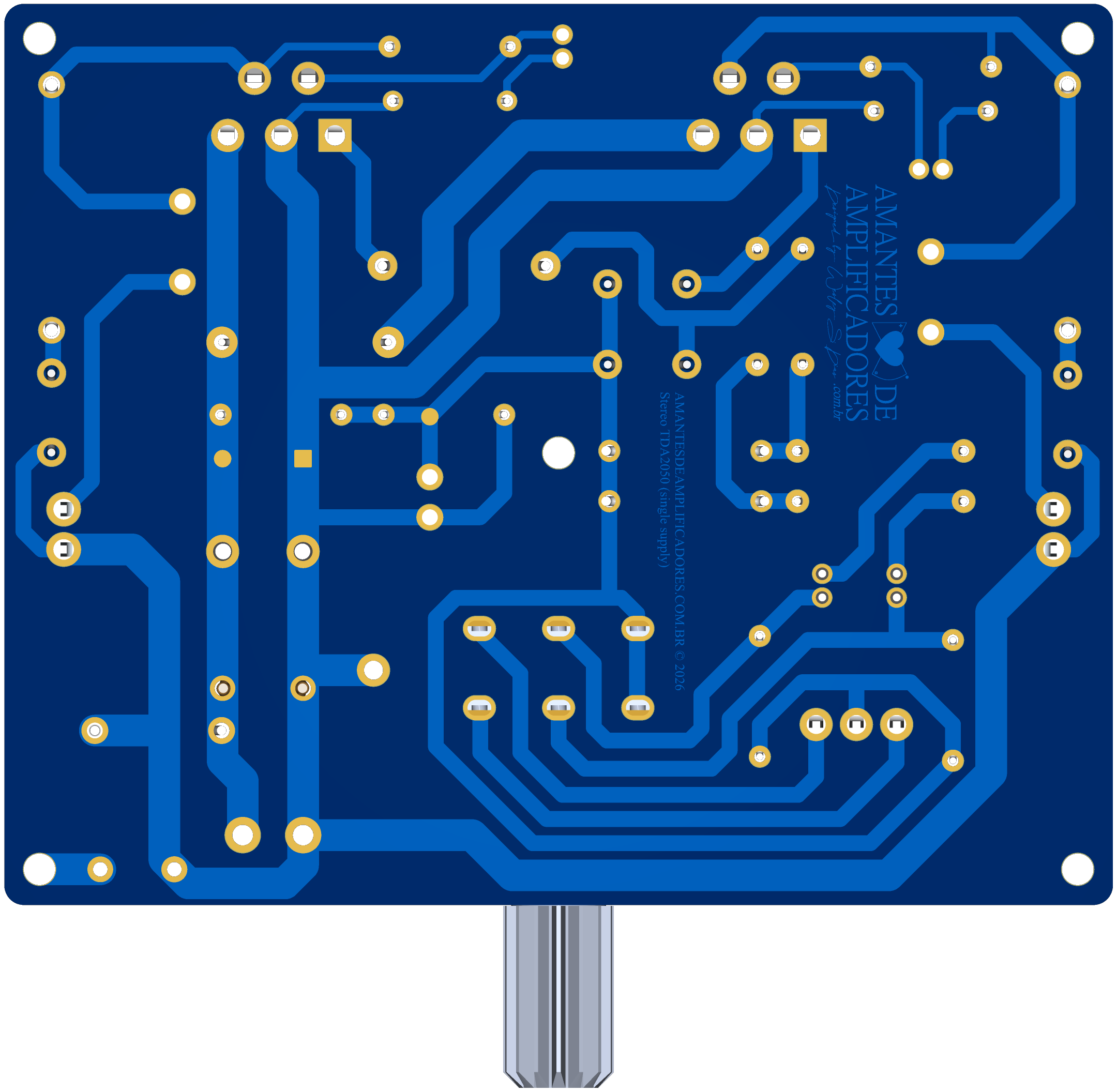

Veja a seguir o layout da placa pcb do amplificador tda2050 12v:
Lista de componentes
Confira a seguir a tabela com a lista de componentes para montar a placa do módulo amplificador tda2050 12v de fonte simples:
| Nome | Valor | Descrição | Código | Quantidade |
|---|---|---|---|---|
| R1 | 2k2 /2W | Resistor de filme | vm,vm,vm,dr | 1 |
| R2 e R11 | 1M | Resistor de carbono | mr,pt,vd,dr | 2 |
| R3 e R12 | 2k2 | Resistor de carbono | vm,vm,vm,dr | 2 |
| R4 e R13 | 20k | Resistor de carbono | vm,pt,lr,dr | 2 |
| R5 e R14 | 220Ω | Resistor de carbono | vm,vm,mr,dr | 2 |
| R7, R9, R10 e R16 | 22k | Resistor de carbono | vm,vm,lr,dr | 4 |
| R6 e R15 | 680Ω | Resistor de carbono | az,cz,mr,dr | 2 |
| R8 e R17 | 10Ω / 2W | Resistor de filme | mr,pt,pt,dr | 2 |
| P1 | B50k | Potenciômetro duplo | Linear (deial Logritmo) | 1 |
| J1 e J2 | 0Ω | Jumper | 0.5mm² (bitola) | 2 |
| C1 | 2200µf x 25V | Capacitor eletrolítico | 1 | |
| C2 | 100nf x 50v | Capacitor cerâmico | 104 | 1 |
| C3 e C9 | 2,2µf x 50v | Capacitor eletrolítico | 2 | |
| C4 e C10 | 1nf x 50v | Capacitor de poliéster ou filme | 1kpf/102 | 2 |
| C5 e C11 | 22µf x 25v | Capacitor eletrolítico | 2 | |
| C6 e C12 | 100nf x 100v | Capacitor de poliéster ou filme | 104/100k/0,1µf | 2 |
| C7 e C13 | 1000µf x 25v | Capacitor eletrolítico | 2 | |
| U1 e U2 | TDA2050 | Amplificador de áudio de potência | 2 | |
| CN2 e CN3 | Borne 2P | 2.54mm | KF-3000 | 2 |
| U3 | Borne 3P | 2.54mm | KF-3000 | 1 |
| U4 | Borne 2P | 3.81mm | KF 3000 | 1 |
| Placa de fenolite virgem | 10×10 cm | 1 |
Download
Por fim, baixe o projeto em pdf da placa do módulo amplificador tda2050 12v totalmente grátis:
Baixe o datasheet do TDA2050 aqui.
