De acordo com o artigo posterior do amplificador tda 2050 (single), esta placa com circuito amplificador tda2050 stereo conta com fonte simétria integrada, ideal para montar um amplificador caseiro de 100W de alta qualidade, pequeno e potente com poucos componentes.
Conteúdo

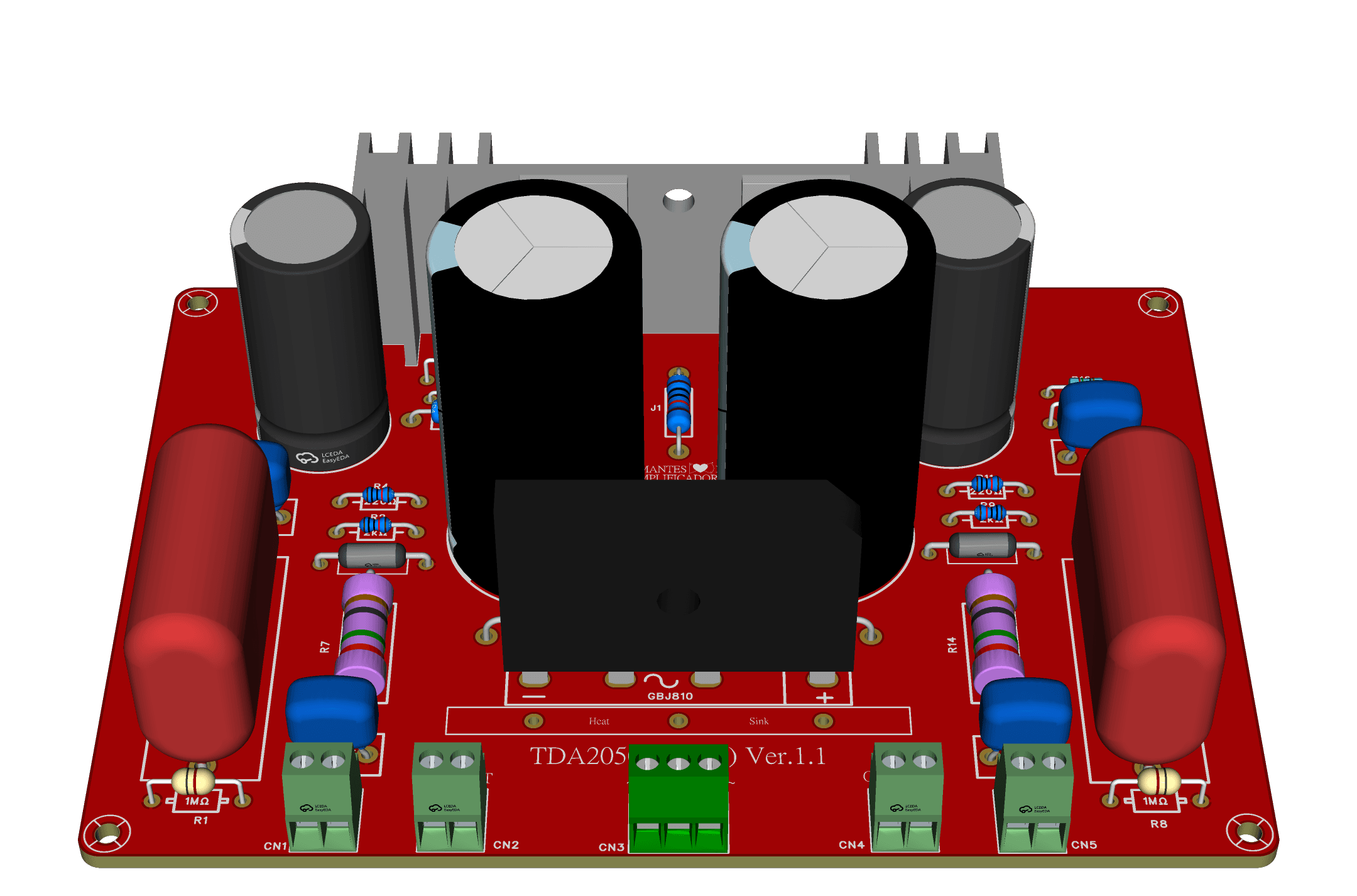

Placa amplificador tda2050 stereo

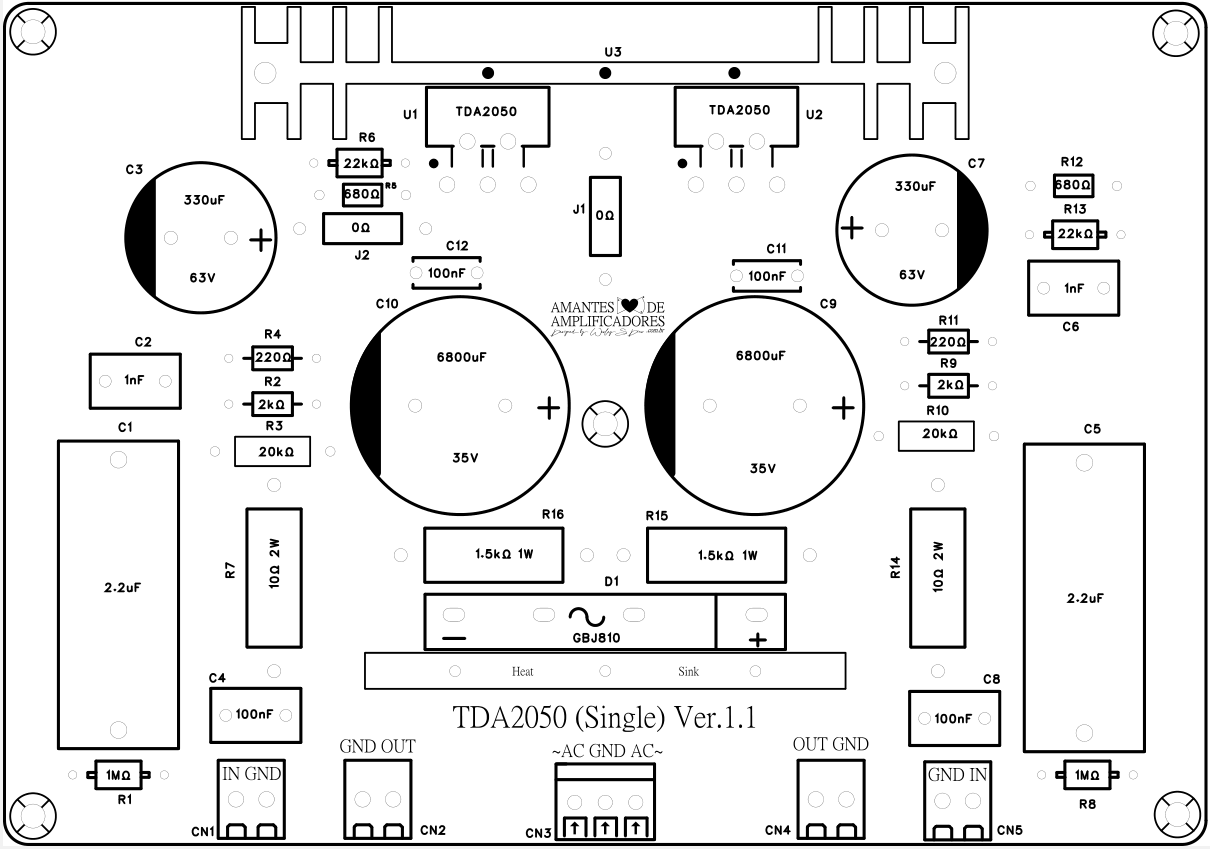

Inicialmente, este circuito de placa do módulo amplificador tda2050 stereo foi desenhado e aprimorado, com filtro LPF, dois capacitores de 6800µf e ponte retificadora, para ser o diagrama amplificador tda 2050 essencial.
Podendo ser integralizado eventualmente com um controle de tom de pelo menos duas bandas (de forma clássica, com o lendário baxandall), e atingir a sua plenitude com outros circuitos, tais como medidor VU, indicador de pico, controle de ganho, etc.
Similarmente: Circuito equalizador baxandall ativo (bass/treble booster)

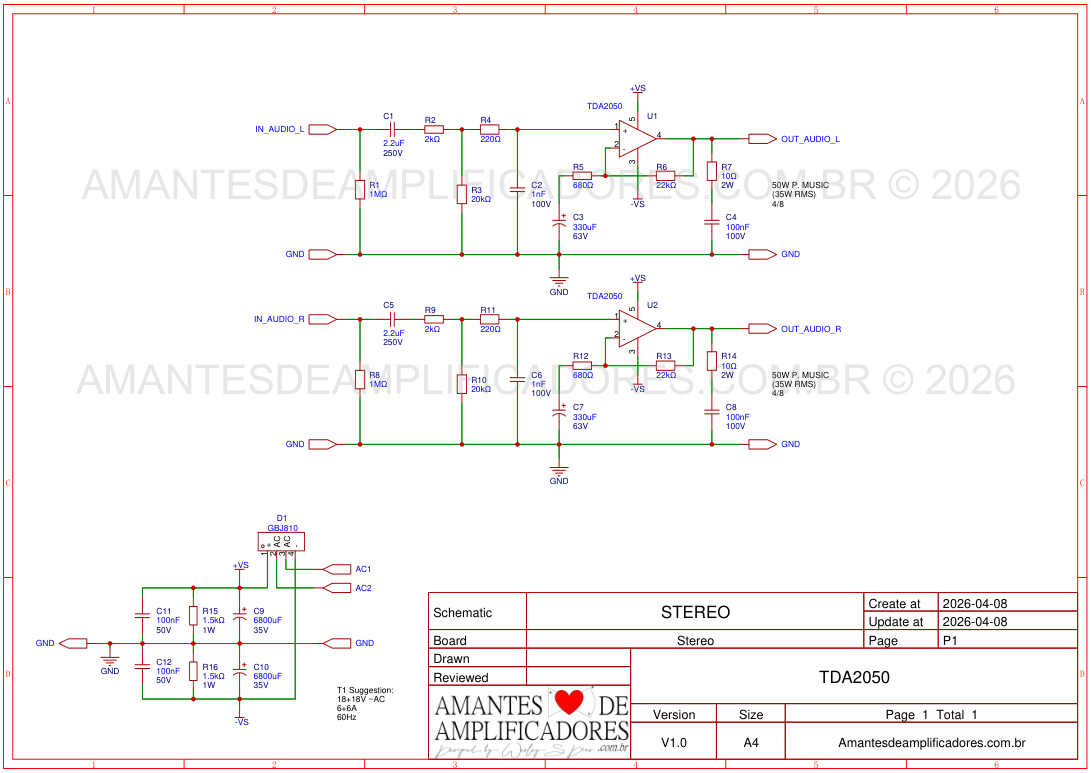

Esquema amplificador tda2050 stereo
Da mesma forma que o amplificador tda2050 (single), no entanto, com a inclusão de uma ponte retificadora, logo basta alimentar esta placa amplificador tda2050 stereo com um transformador de até 17.5V+17.5V ac, porquanto com capacidade de corrente 6+6A pelo menos.
Ademais, o módulo amplificador tda 2050 stereo é capaz de atingir até 100W (50+50W) musical power em 1 segundo (f=1Khz), e 70W rms real (35+35W) em cargas de 4 ohms, com tensão VCC de ±22.5V.
Placa de circuito impresso

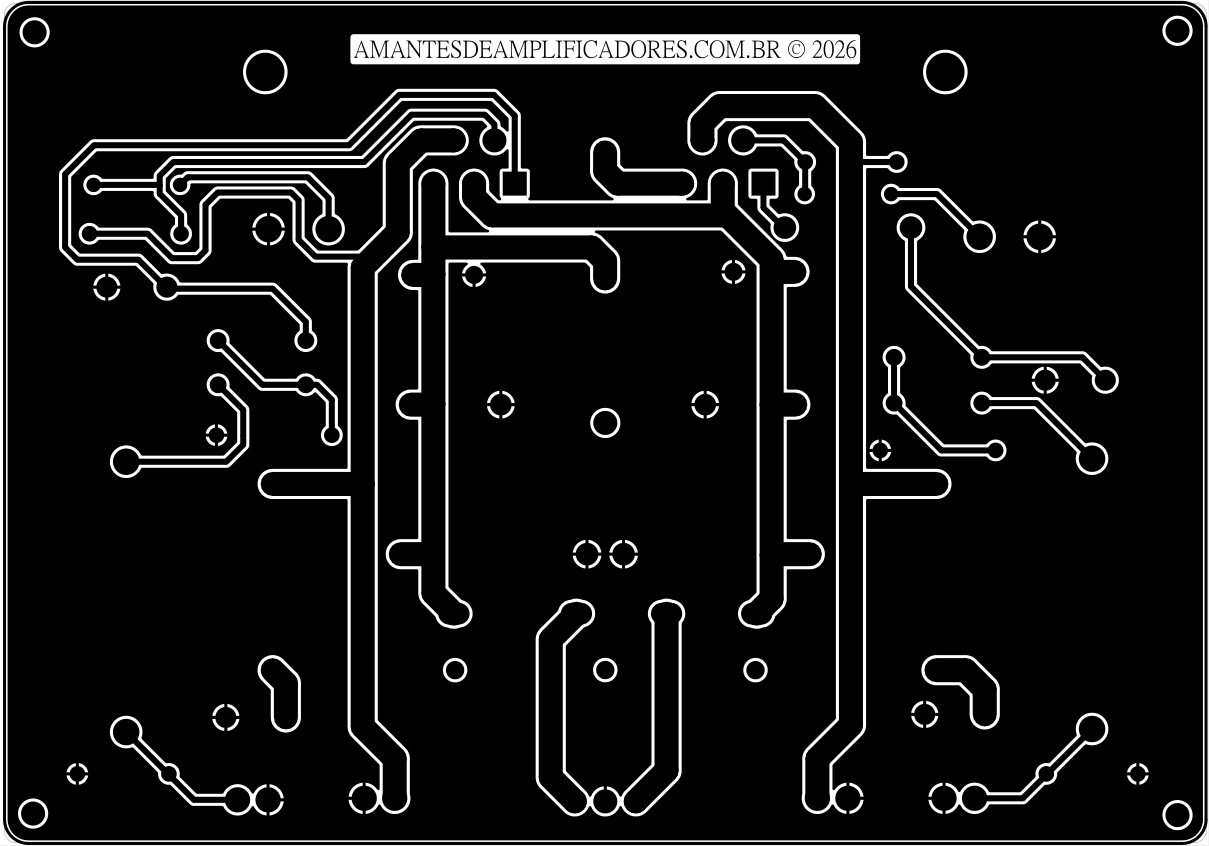

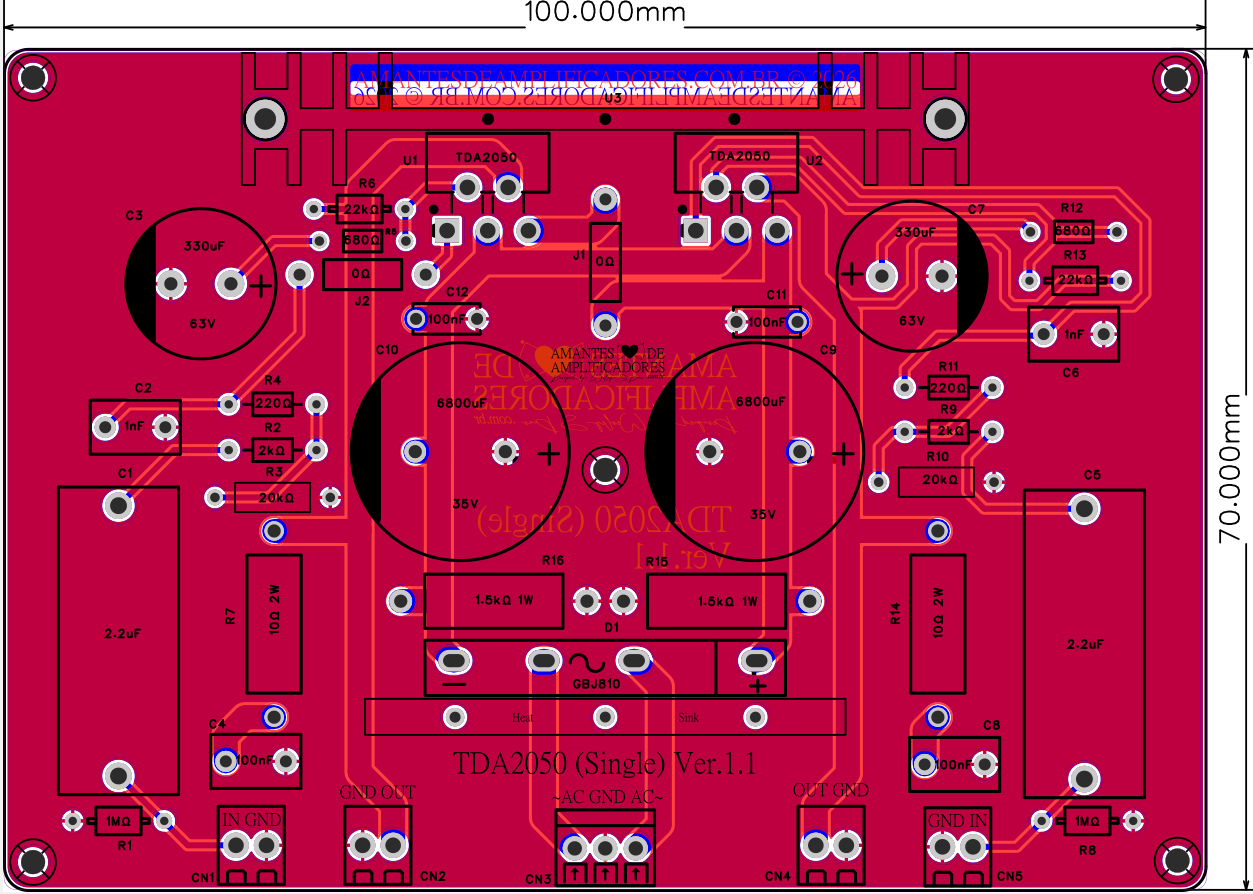

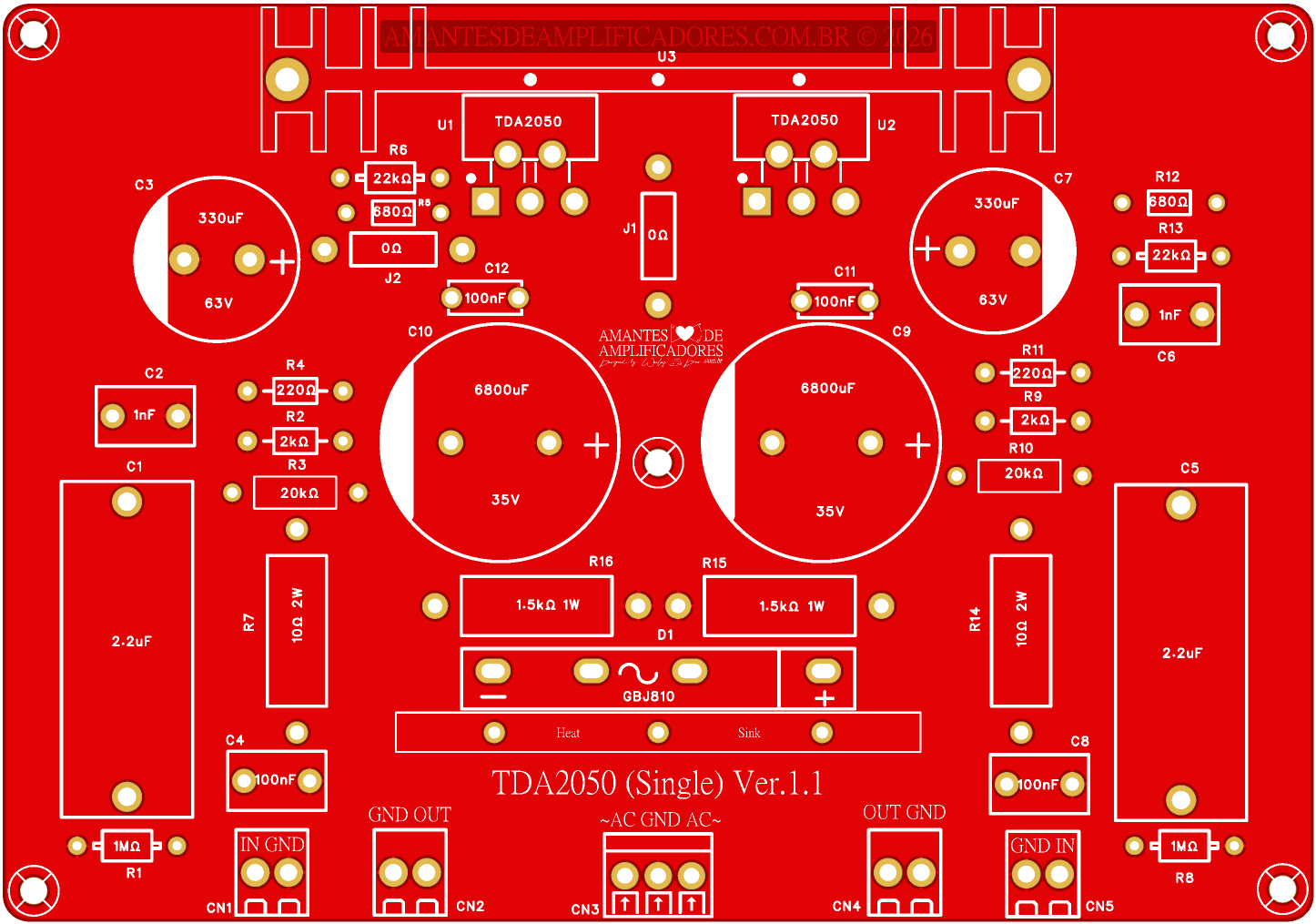

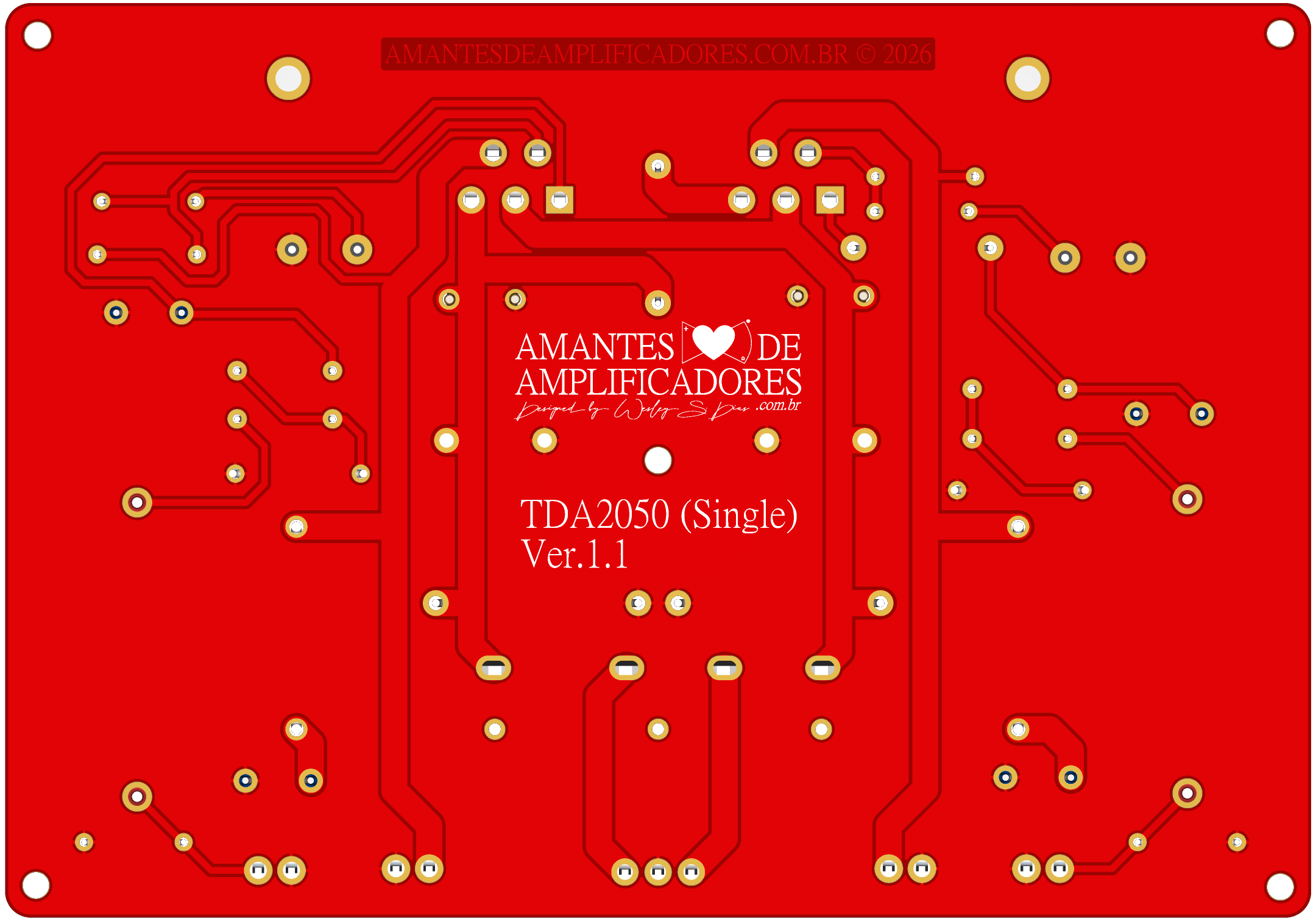

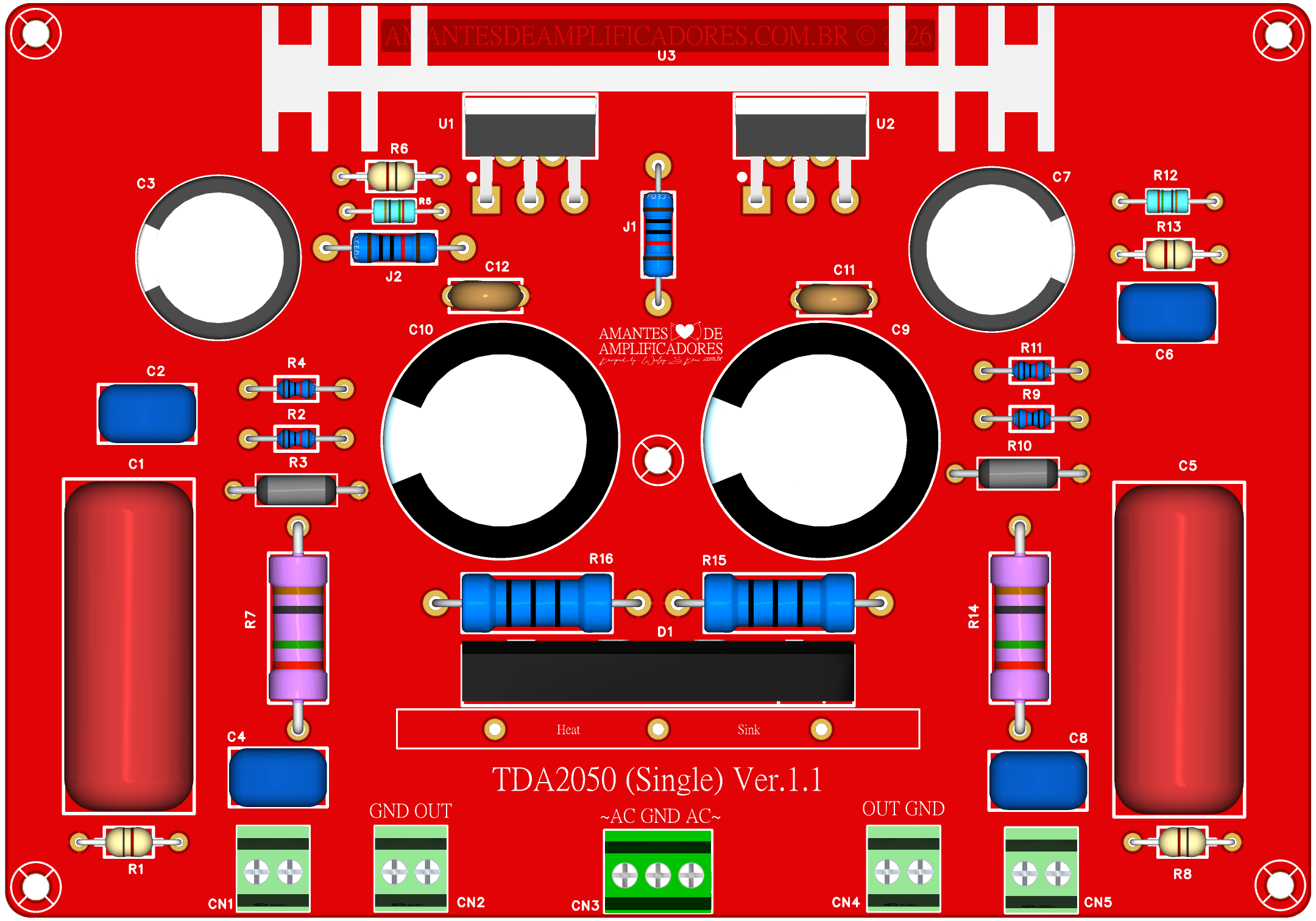

Veja a seguir o layout da placa pcb do amplificador tda2050 stereo:
Lista de componentes
Confira a seguir a tabela com a lista de componentes para montar a placa do módulo amplificador tda2050 stereo de 100W, já com fonte simétrica inclusa:
| Nome | Valor | Descrição | Quantidade |
|---|---|---|---|
| R1 e R8 | 1M | Resistor de carbono | 2 |
| R2 e R9 | 2k | Resistor de carbono | 2 |
| R3 e R10 | 20k | Resistor de carbono | 2 |
| R4 e R11 | 220Ω | Resistor de carbono | 2 |
| R5 e R12 | 680Ω | Resistor de carbono | 2 |
| R6 e R13 | 22k | Resistor de carbono | 2 |
| R15 e R16 | 1k5/1W | Resistor de potência/filme metálico | 2 |
| R7 e R14 | 10Ω/2W | Resistor de potência/filme metálico | 2 |
| C1 e C5 | 2,2µF/250v | Capacitor eletrolítico | 2 |
| C2 e C6 | 1nF/100v | Capacitor de filme/poliéster | 2 |
| C3 e C7 | 330µF/63v | Capacitor eletrolítico | 2 |
| C4 e C8 | 100nF/100v | Capacitor de filme/poliéster | 2 |
| C9 e C10 | 6800µF/35v | Capacitor eletrolítico | 2 |
| C11 e C12 | 100nF/50v | Capacitor cerâmico | 2 |
| U1 e U2 | TDA2050 | Amp. de potência de áudio | 2 |
| D1 | GBJ810 | Ponte de diodo retificador | 1 |
| J1 e J2 | 0Ω | Jumper | 2 |
| U3 | 60x11x20 mm | Dissipador de calor (C x L x A) | 1 |
| CN1, CN2, CN4 e CN5 | 2.54mm | Conector kre 2p | 4 |
| CN3 | 2.54mm | Conector kre 3p | 1 |
Download
Por fim, baixe o projeto em pdf da placa do módulo amplificador tda2050 stereo de som de 100w totalmente grátis:
Baixe o datasheet do TDA2050 (ST) aqui.
