Em resumo, este projeto de fonte simétrica 50 50 volts para amplificador com 100v entre trilhos (em pdf grátis para baixar) para som de potência com tensão de saída de +50v-0-50v (nominal) de até 1000w, poderá alimentar um amplificador de áudio com potência de até 400w+400w (canal A e B), e saída de corrente de até 10A.
Conteúdo

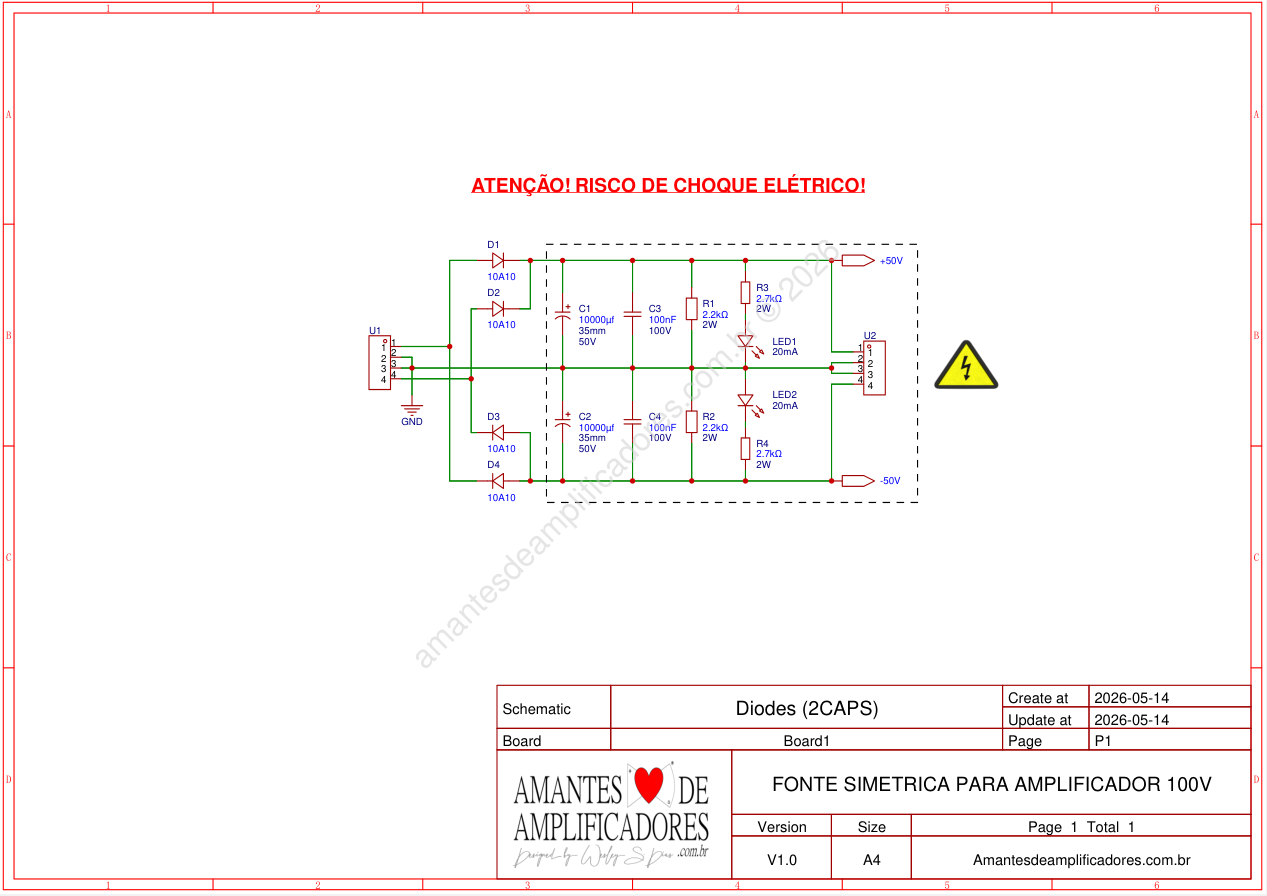

Esquema fonte simétrica 50 50 volts para amplificador (100V dc)
Em primeiro lugar, esta fonte simétrica para amplificador de áudio de potência de 100V foi projetada para trabalhar com até carga uma de 800W de potência de saída e corrente máxima de 10A.
Contudo, como a tensão não chega aos ±50v devido à queda dos diodos, ficando com cerca de ±47.6v, o máximo de potência que o amplificador pode receber é de 908W (454W+454w) com os 10A já consumidos. O restante da potência consumida pela fonte, se distribui em dissipação de calor dos próprios diodos e do trafo, resistores até outras fugas.
Portanto, recomendamos utilizar um transformador com 1000W (20% a mais) caso deseja atingir a potência máxima, mantendo as características descritas na tabela de especificações.
Similarmente: Amplificador de som 100W transistorizado – PDF Download
Todavia, não recomendamos utilizar esta fonte num amplificador que exiga mais potência ou execeder os 100V, tentando compensar as quedas de tensão, poderá levar a queima da placa de circuito impresso.
Embora a fonte fora desenhada para trabalhar até no limite de ±50V (±47.6v), é possível utilizar a placa para tensões menores, bem como: ±40V, ±35V até mesmo ±30V, contudo, terá que modificar o diodo de retificação da fonte auxiliar para poder usa-la corretamente.
Ademais, é possível utilizar diodos mais baratos como o 6A10 e/ou capacitores menores (30mm de diâmetro), para não pagar caro e não utilizar todo o potencial da fonte.
Especificações elétrica
A tabela a seguir apresenta o resultado de várias simulações no NI Multsim 14.3. Foram utilizados diodos de 15A (mur1560), e carga resistiva de 500w/50v como dummy load.
| Tensão de entrada | 120/220v ac (rms) |
| Frequência de entrada | 60hz |
| Tensão de saída principal nominal (real) | ±50v (±47.6v) |
| Tensão de saída principal até 250W | ±48,63vcc (ripple até 2,3V) |
| Tensão de saída principal até 350W | ±48,15vcc (ripple até 3,3V) |
| Tensão de saída principal até 500W | ±47,6vcc (ripple até 5V) |
| Frequência de saída auxiliar | 120hz |
| Potência máxima de consumo | 1000W |
| Potência máxima na saída principal | 454+454w (para os amp.) |
| Corrente de saída máxima suportada | 10+10A |

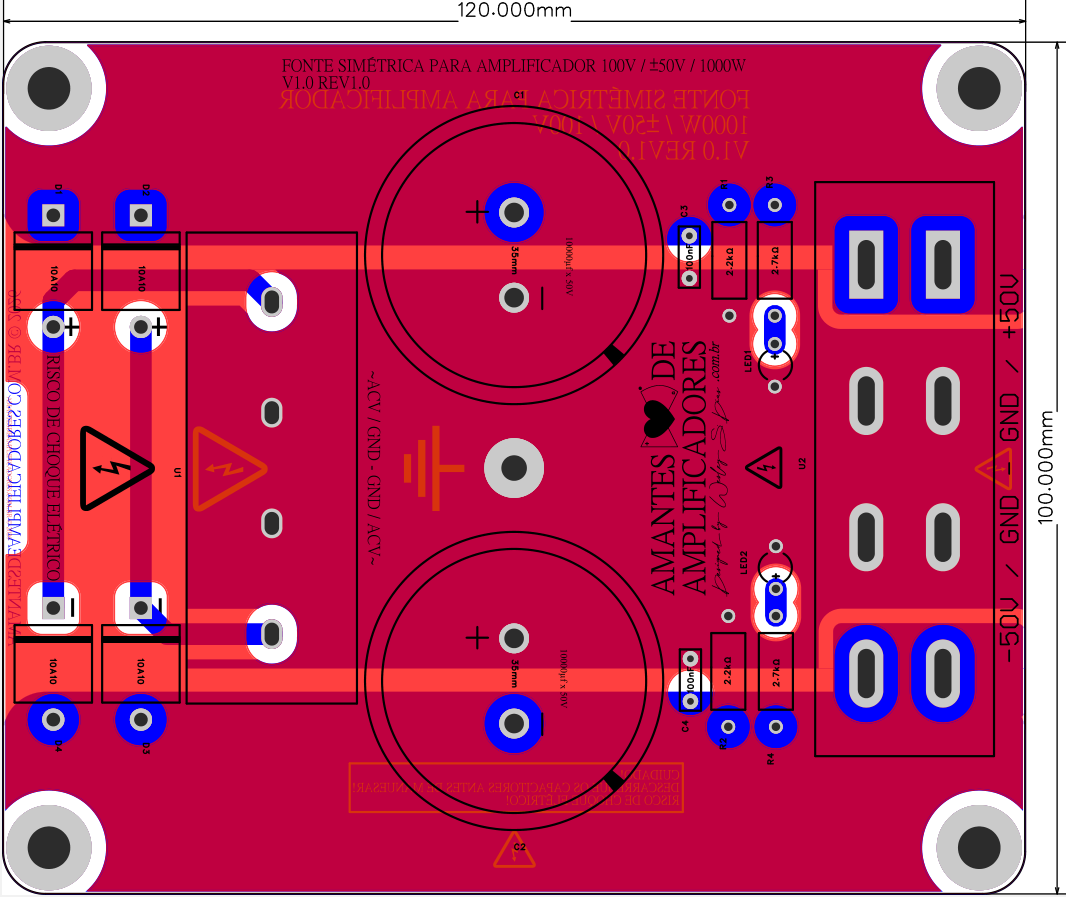

Layout PCB da fonte simétrica para amplificador 100v

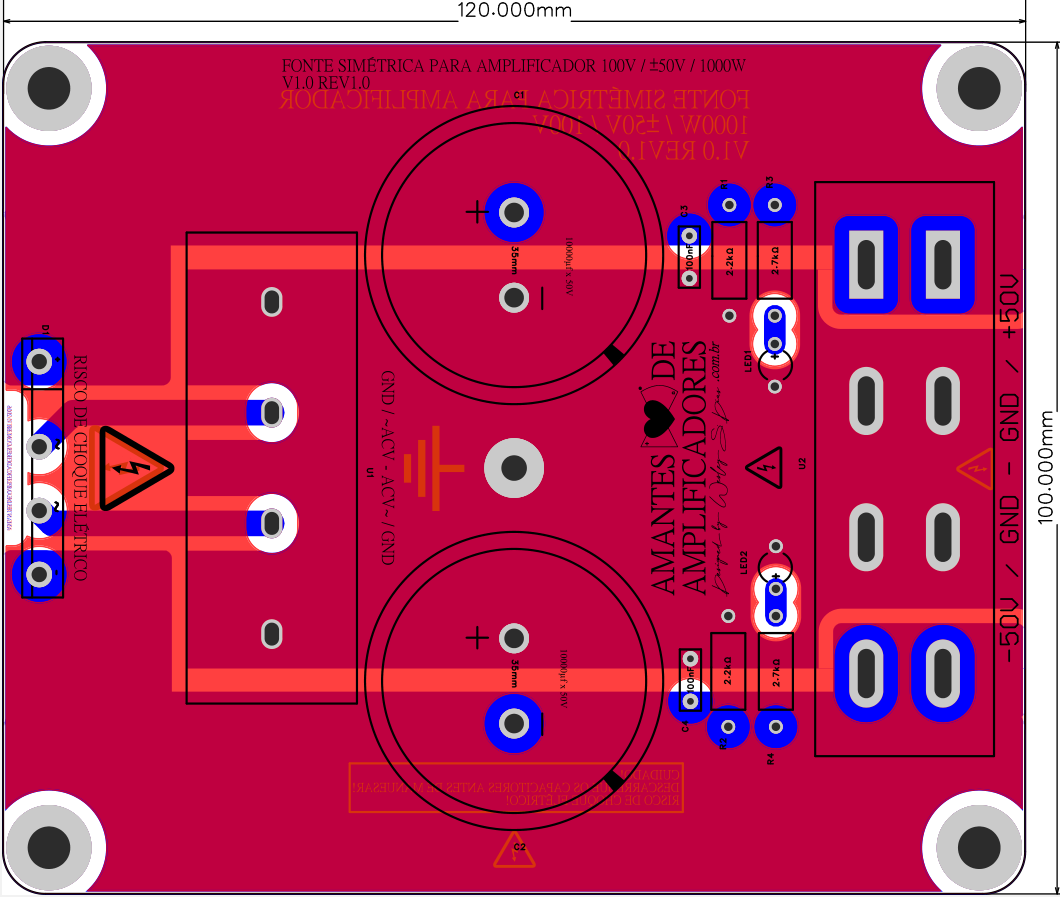

Layout PCB da fonte simétrica para amplificador 100v com ponte retificadora

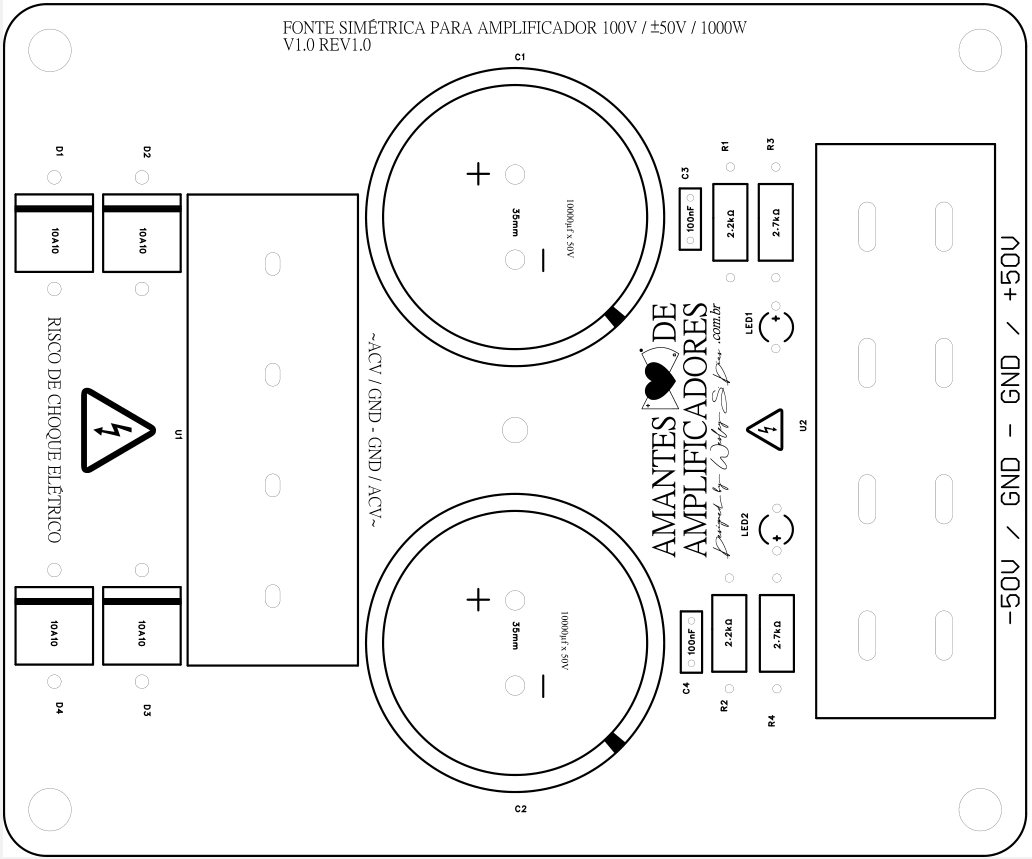

Veja abaixo uma imagens ilustrativa de como a fonte simétrica para amplificador 100v ficaria totalmente pronta:
Lista de componentes
Confira a seguir a lista de componentes da fonte simétrica para amplificador de áudio de potência de 50v:
| Nome | Valor | Descrição | Quantidade |
| CN1 E CN2 | 6.35mm 1x4P | Conector bloco terminal | 2 |
| D1 a D4 | 10A10 (10A/1kv) | Diodo retificador | 4 |
| D11 | KBJ1010 (10A/1kv) | Ponte retificadora | 1 |
| C1 e C2 | 10000µf/50V (63V) | capacitor eletrolítico (35mm) | 2 |
| C3 e C4 | 100nf/100V | capacitor de filme de poliéster | 2 |
| R1 e R2 | 2K2 / 2W | resistor de filme/potência. | 2 |
| R3 e R4 | 2K7 / 1W | resistor filme carbono | 2 |
| Led1 e Led2 | 1,83v / 20mA | Led difuso 5mm | 2 |
- Somente na versão em ponte. ↩︎
Confira: Projetos PCB de amplificadores para montar em PDF.
Download
Por fim, baixe o projeto em pdf da fonte simétrica para amplificador de 50 50 volts para som grátis de até 1000W de potência:
