Amplificador TDA2050 HI-FI de 50W: PCB + esquema (PDF)

Em resumo, o amplificador TDA2050 de áudio, com potência de 32W (rms) e baixa distorção de 0.5% (THD), é um dos melhores chips amplificadores de áudio para montar projetos diy, bem como módulo amplificador tda 2050 estéreo (para bookshelf loudspeaker), placa amplificador tda 2050 2.1 para PC e até mesmo home theather caseiro 5.1.

Aliás, o ic TDA2050 amplificador de som pode atingir até 50W (power musical) em 1 segundo, sendo muito utilizados em projetos de diy, como caixa de som ativa ou cabeçotes amplificadores para guitarra, violão, baixo e outros instrumentos.

Conteúdo

Amplificador TDA2050 de alta qualidade de 32W

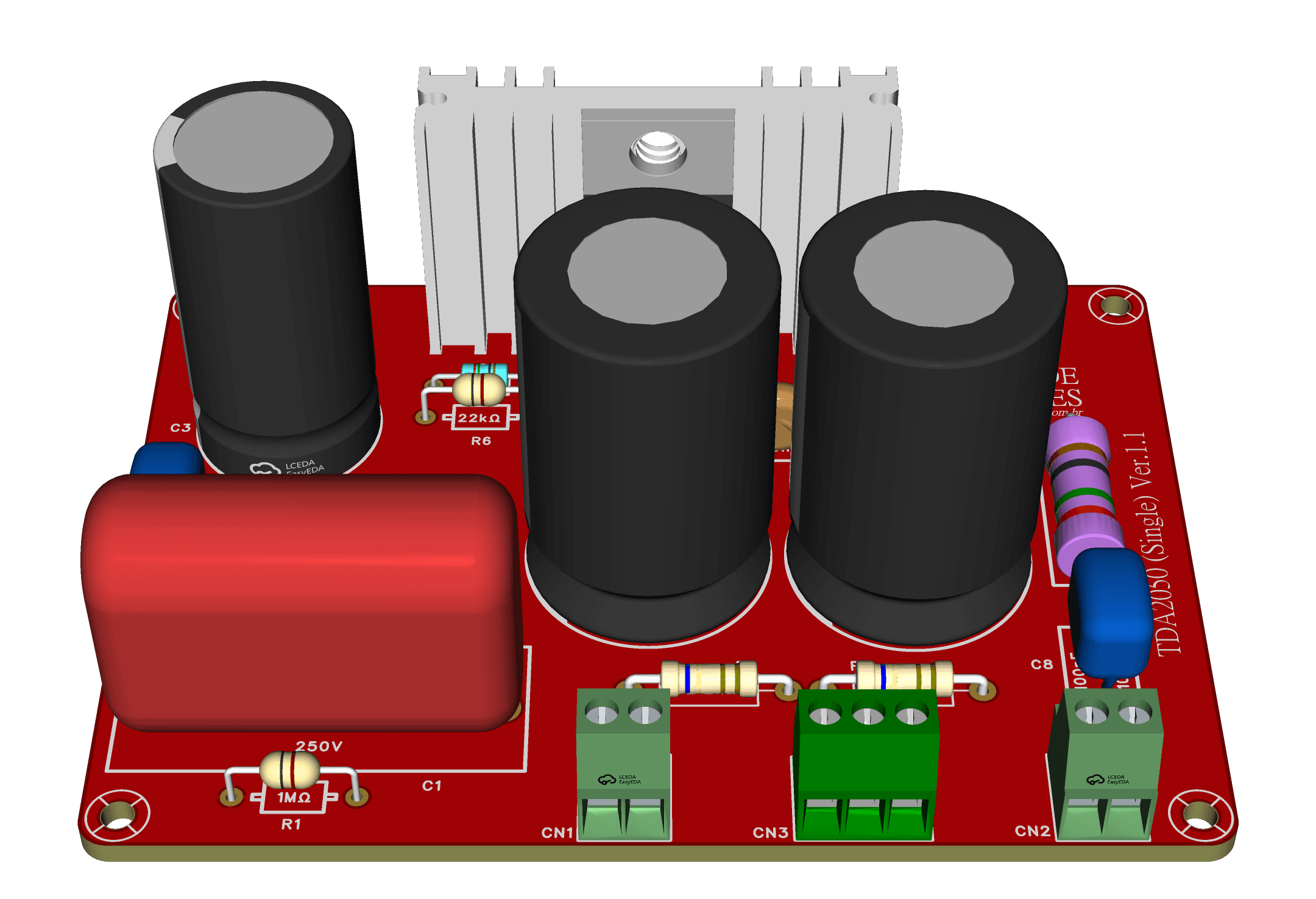

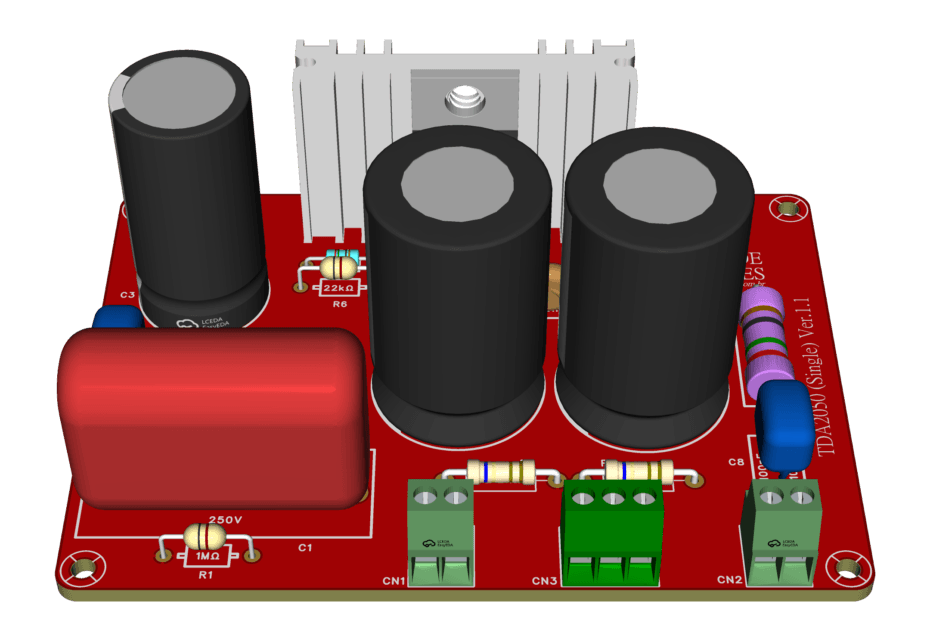

Visão 3D

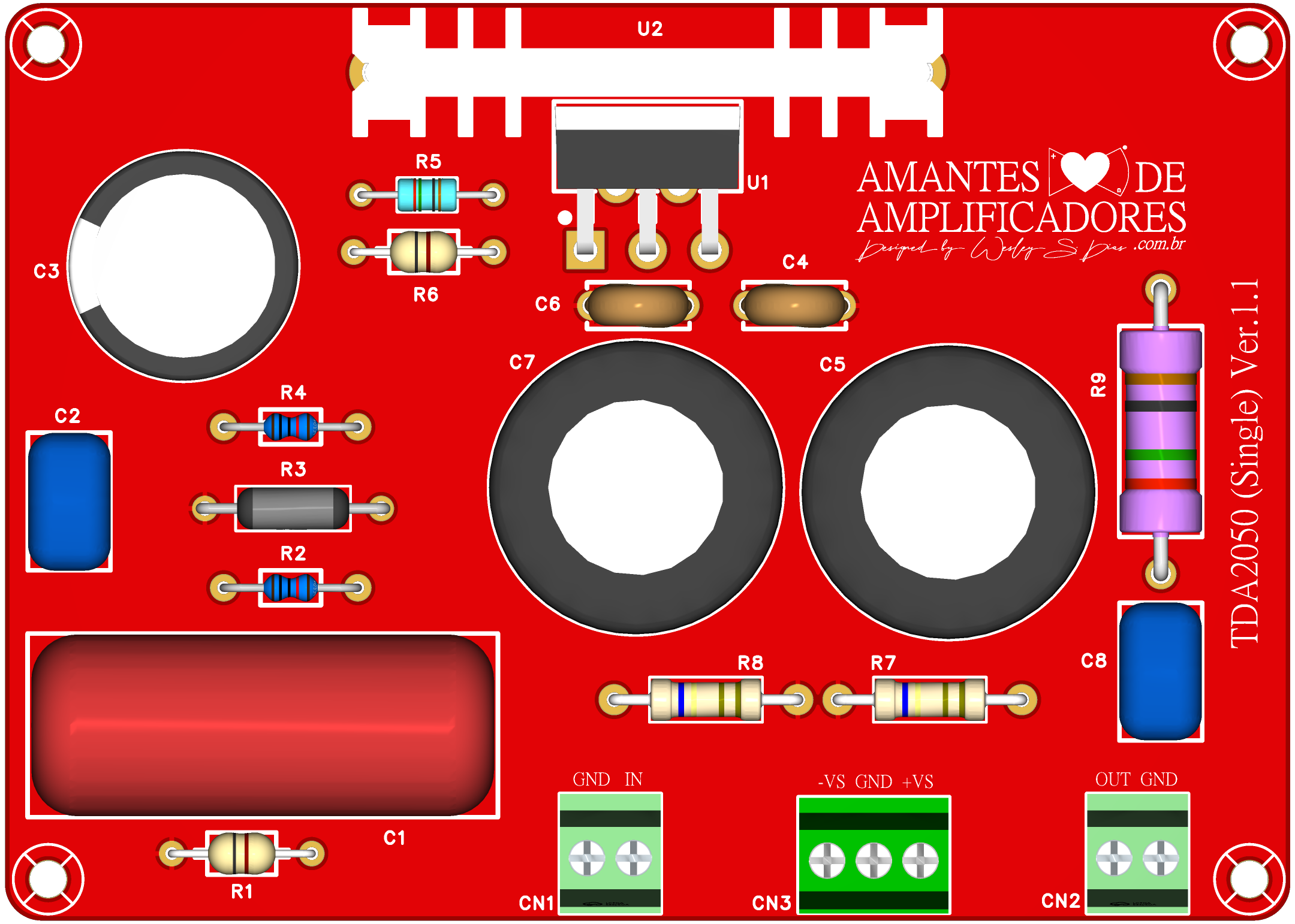

Visão 3D superior

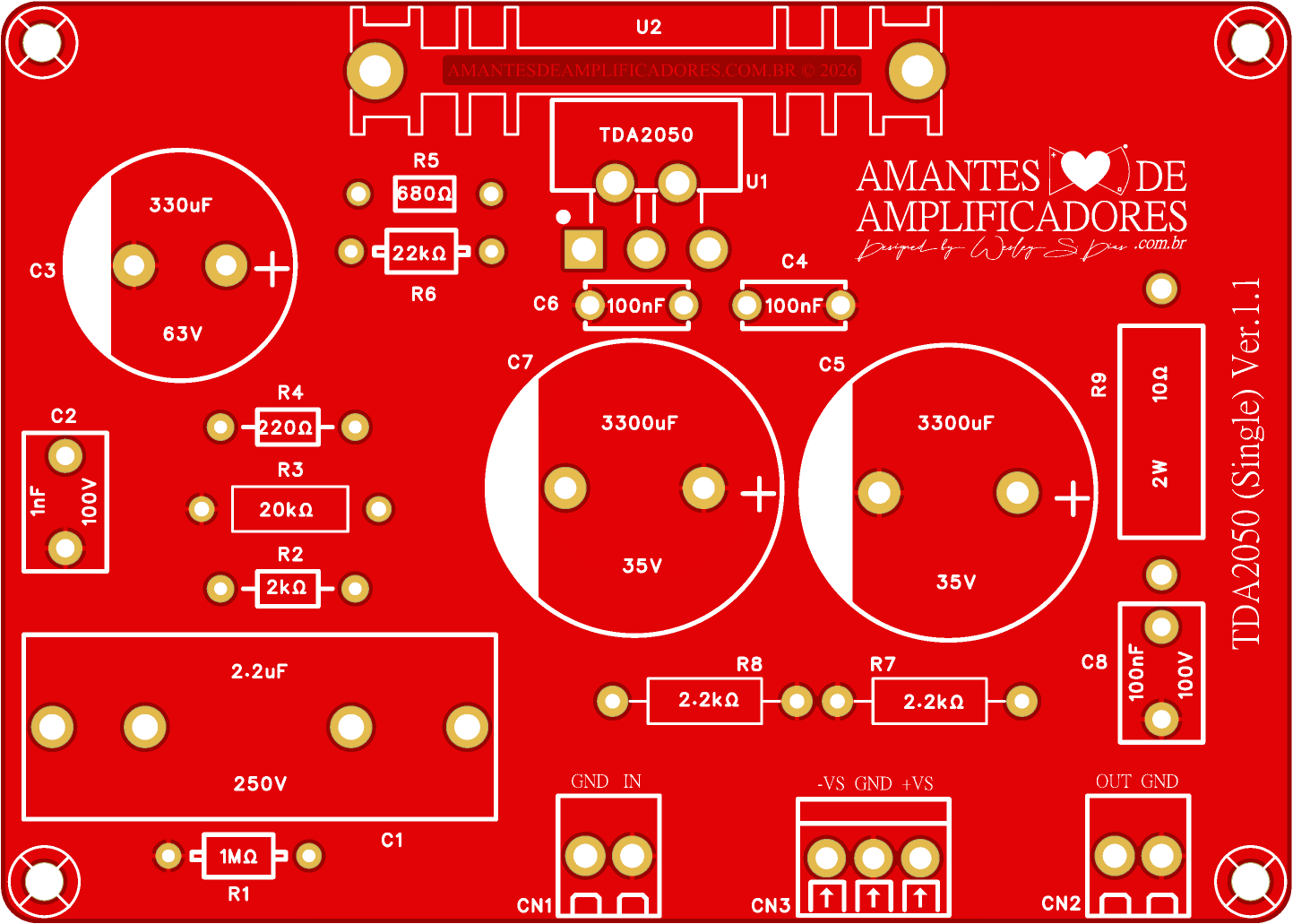

Visão 2D superior

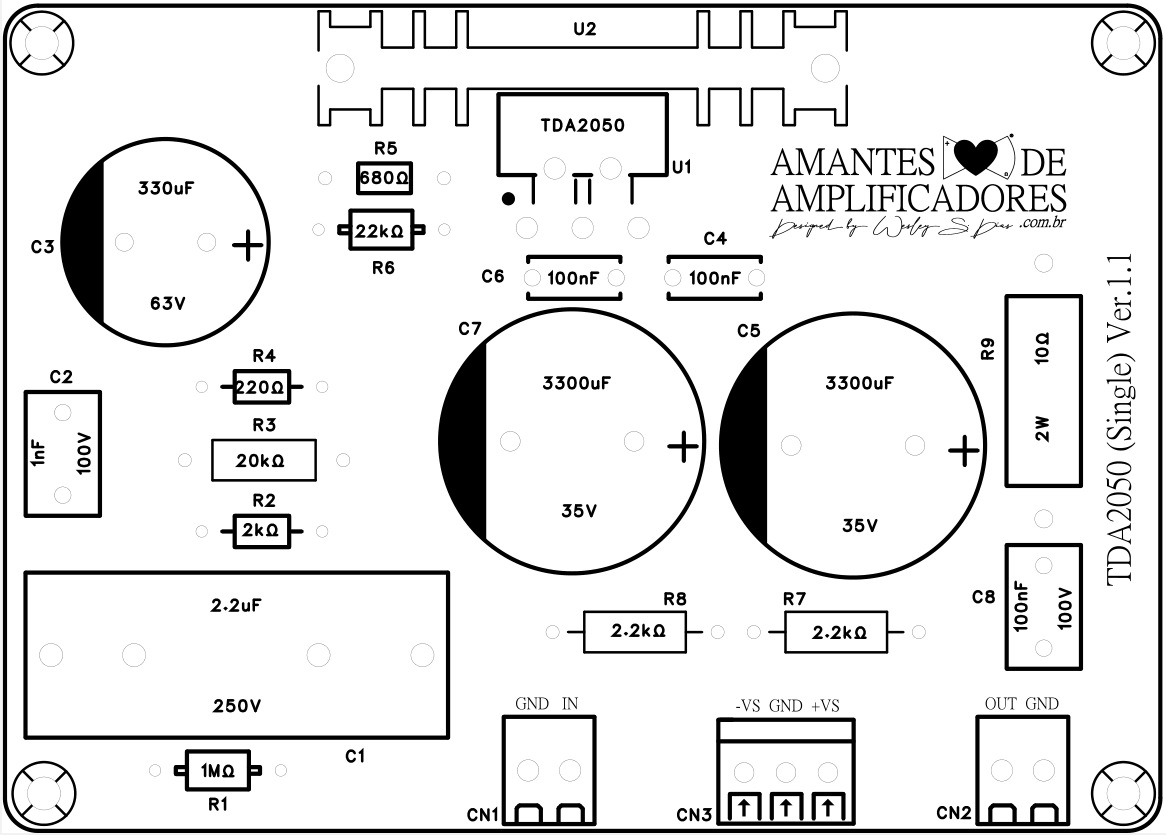

Visão superior

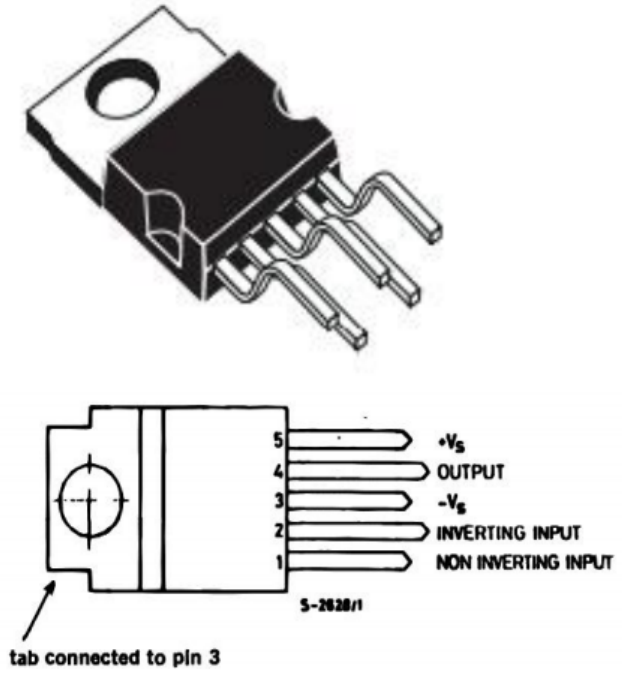

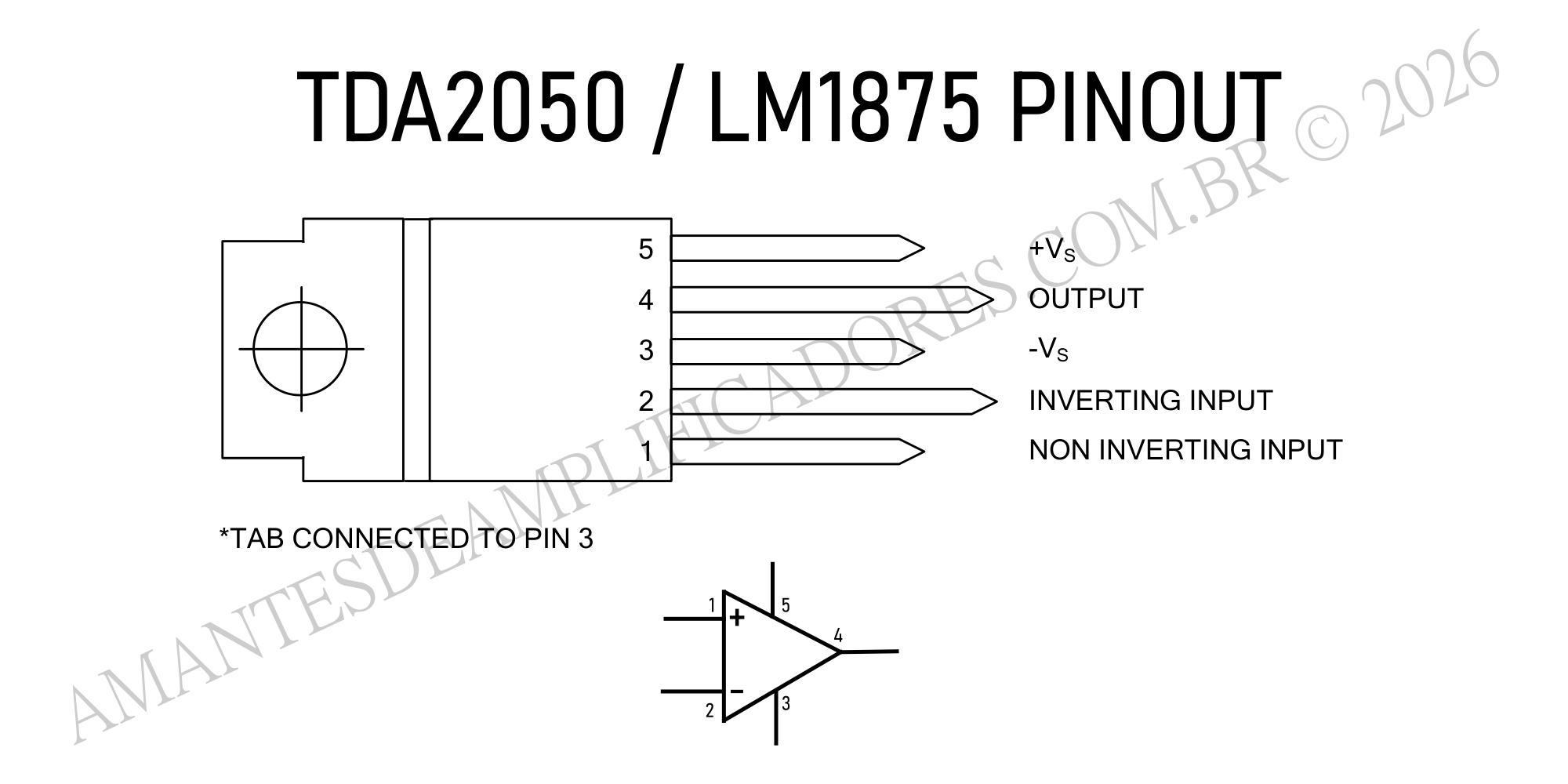

À primeira vista, ic TDA2050 é um circuito integrado monolítico em um pacote pentawatt com apenas 5 pinos do tipo classe AB, uma vez que a sua pinagem é compatível, poderá ser substituído pelo o ic LM1875, dado que a pinagem do chip tda2050 é equivalente a:

Pino 1: Entrada não-inversora
Pino 2: Entrada inversora
Pino 3: Alimentação negativa (-VS)
Pino 4: Saída
Pino 5: Alimentação positiva (+VS)

Atenção! visto que a parte traseira onde deverá fixar um dissipador de calor é conectado ao pino 3.

Graças à sua alta potência, o TDA2050 é capaz de fornecer até 35 W de potência RMS real em uma carga de 4 ohms em THD = 0%, VS = ± 18V, f = 1 kHz; e até 32 W em uma carga de 8 ohms em THD = 10%, VS = ± 22V, f = 1 kHz. Além disso, o amplificador de áudio tda2050 oferece normalmente 50W potência da música em uma carga de 4 ohms ao longo de 1 segundo em VS = 22,5V, f = 1 kHz.

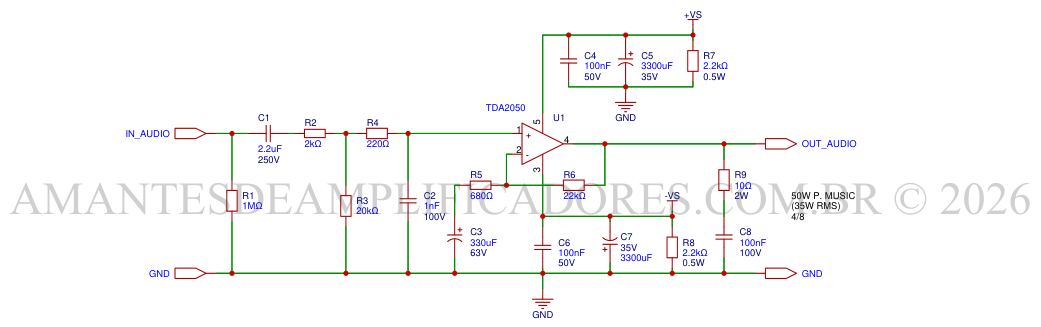

Esquema amplificador TDA2050 de som de 35W (true rms)

Embora o tda2050a possuí uma ampla versatildiade de alimentação, sendo a mínima de ±4.5v e máxima de ±25v, é recomendado alimentar o chip com ±22vcc, tanto para impedância de saída de 4 ohms, quanto para 8 ohms, embora a potência máxima atingida será de 35W e 22W respectivamente, com THD de 10%.

Da mesma forma, para atingir os 50W music power em 1 segundo, aconselha-se a alimentar o ci com ±22,5vcc em uma carga com impedância de 4 ohms, desse modo, seria necessário um transformador de aproximadamente 18V+18V ac (sem carga) e 17.5V+17,5V ac (com carga).

Não obstante, o TDA2050 também pode ser alimentado com fonte única (single), ideal para projetos de 12V, 24V, 36V até mesmo 48V.

Similarmente: Como aumentar o grave do alto-falante

Por fim, até é possível montar o tda2050 em bridge, contudo apenas com carga mínima de 8 ohms, à uma tensão de alimentação máxima de ±16v (fonte simétrica), o que resultaria numa potência máxima de 34W, podendo não atender as expectativas dos mais exigentes.

Características elétrica

Confira a seguir as principais características do chip tda2050 referente ao circuito de teste. VS = ±18 V, Tamb = 25 °C, f = 1 kHz, salvo indicação em contrário.

Símbolo	Parâmetro	Condição de teste	Min.	Tip.	Máx.	Unid.
Vs	Faixa de tensão de alimentação		±4.5V	±22V	±25V	V
Id	Corrente de drenagem quiescente	Vs=±4.5V Vs=±25V		30 55	50 90	mA
Vos	Tensão de offset de entrada	Vs=±22V			±15	mV
Ios	Corrente de offset de entrada				±200	nA
Po	Potência de saída	d=0.5% RL=4Ω RL=8Ω Vs=±22V, RL=8Ω	24W 22W	28W 18W 25W		W
Po	Potência de saída	d=10% RL=4Ω RL=8Ω Vs=±22V, RL=8Ω		35W 32W 25W		W
Po	Potência musical (regras IEC268.3)	d=10%, T=1s RL=4Ω, Vs=±22,5v			50	W
d	Distorção	Po=0.1 to 24W, RL =4Ω, f=1kHz f=100 to 10kHz, Po=0.1 to 18W		0.03	0.5	%
d	Distorção	Vs=±22, RL= 8Ω, f=1kHz, Po=0.1 to 20W, f=100 Hz to 10kHz; Po=0.1 to 15 W		0.02	0.5	%
SR	Taxa de variação		5	8		V/µs
BW	Largura de banda de potência (-3dB)	Vi=200mW, RL=4Ω	20 a 80.000			Hz
Gv	Ganho de tensão (malha fechada)	f=1KHz	30	30.5	31	dB
En	Inpedância de entrada (pino 1)		500			KΩ
SVR	Rejeição da tensão de alimentação	Rg=22kΩ, f=100Hz; Vripple=0.5Vrms		45		dB
h	Eficiência	Po=28W, RL=4Ω		65		%
h	Eficiência	Po=25W, RL=8Ω, Vs=±22V		67		%
Tsd-j	Junção de desligamento térmico temperatura			150		°C

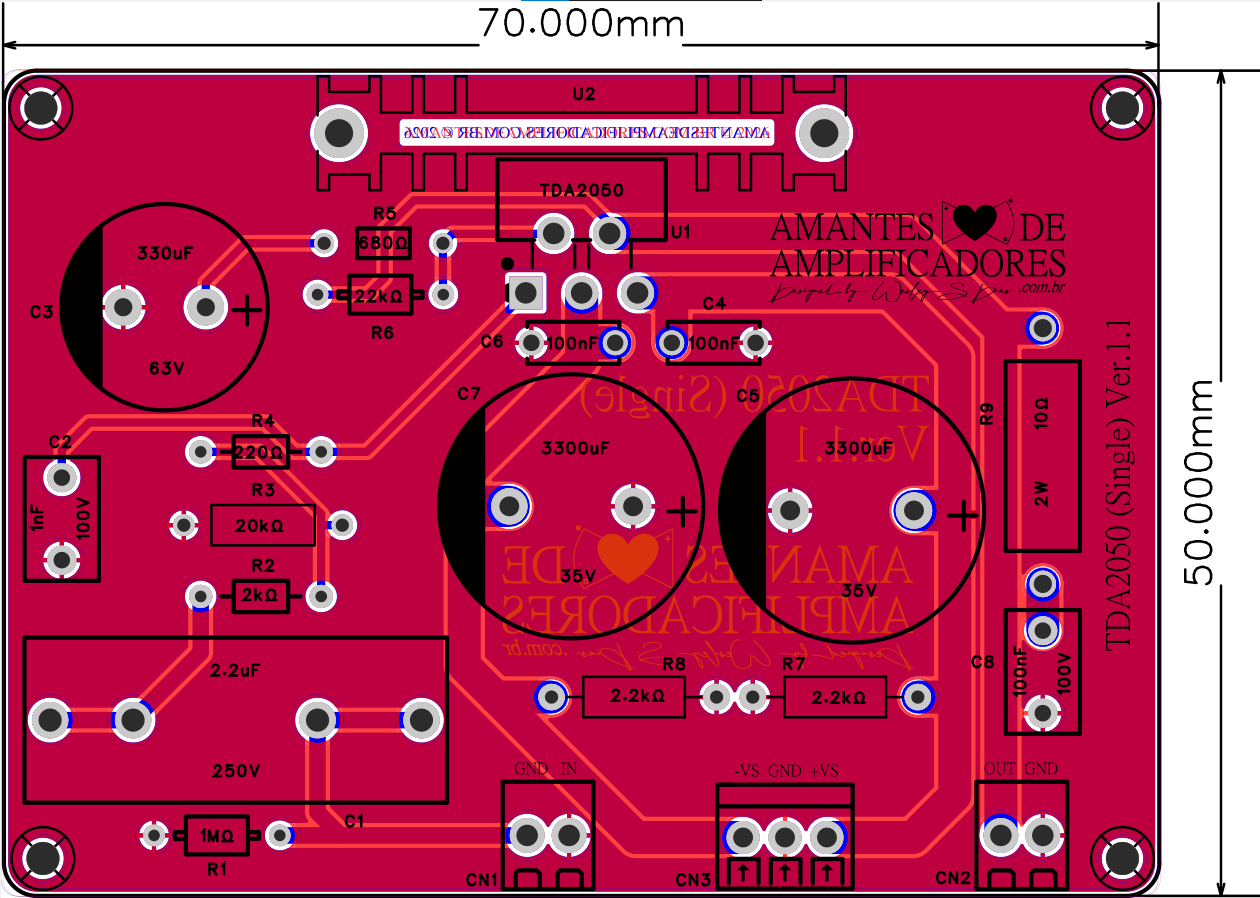

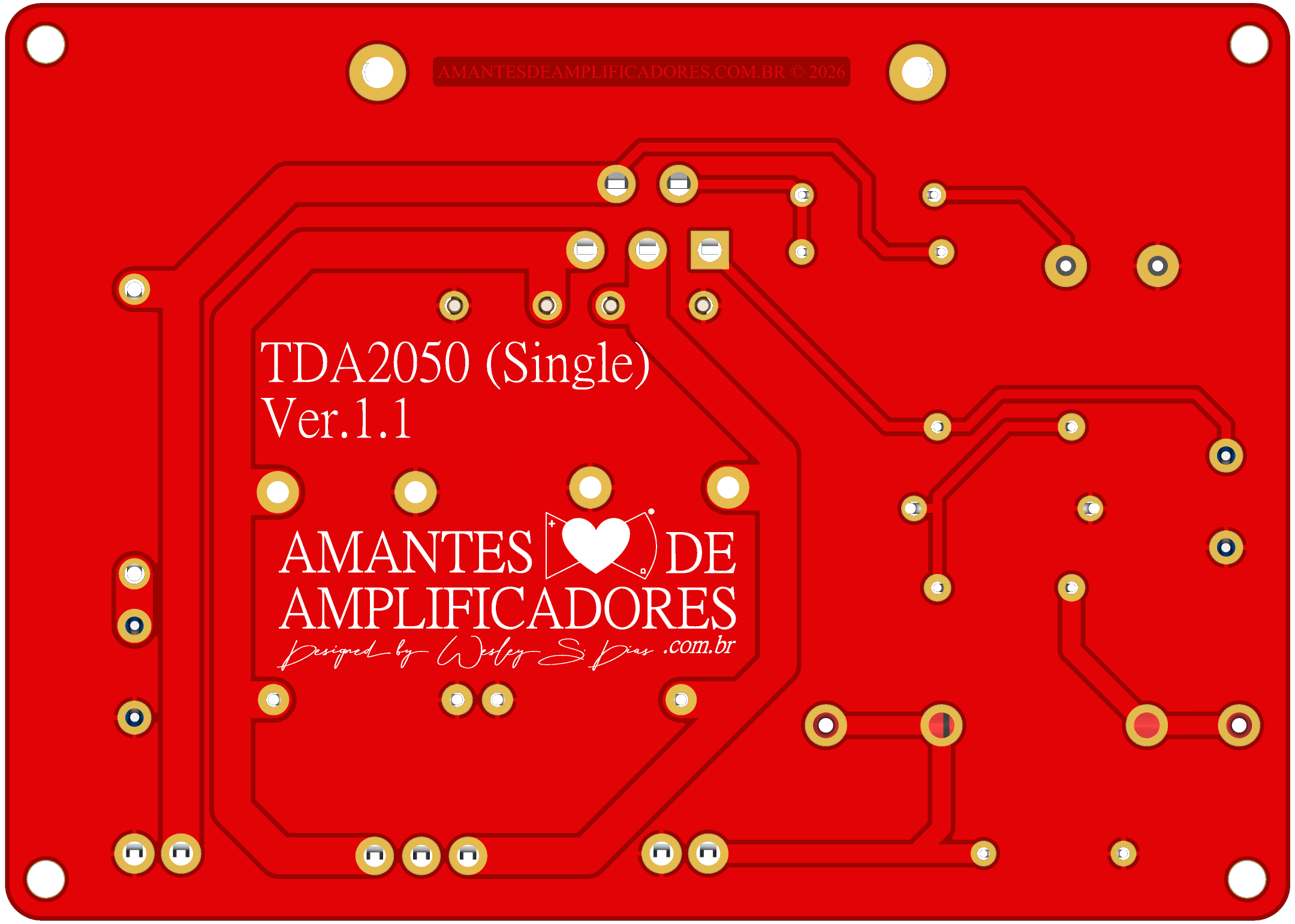

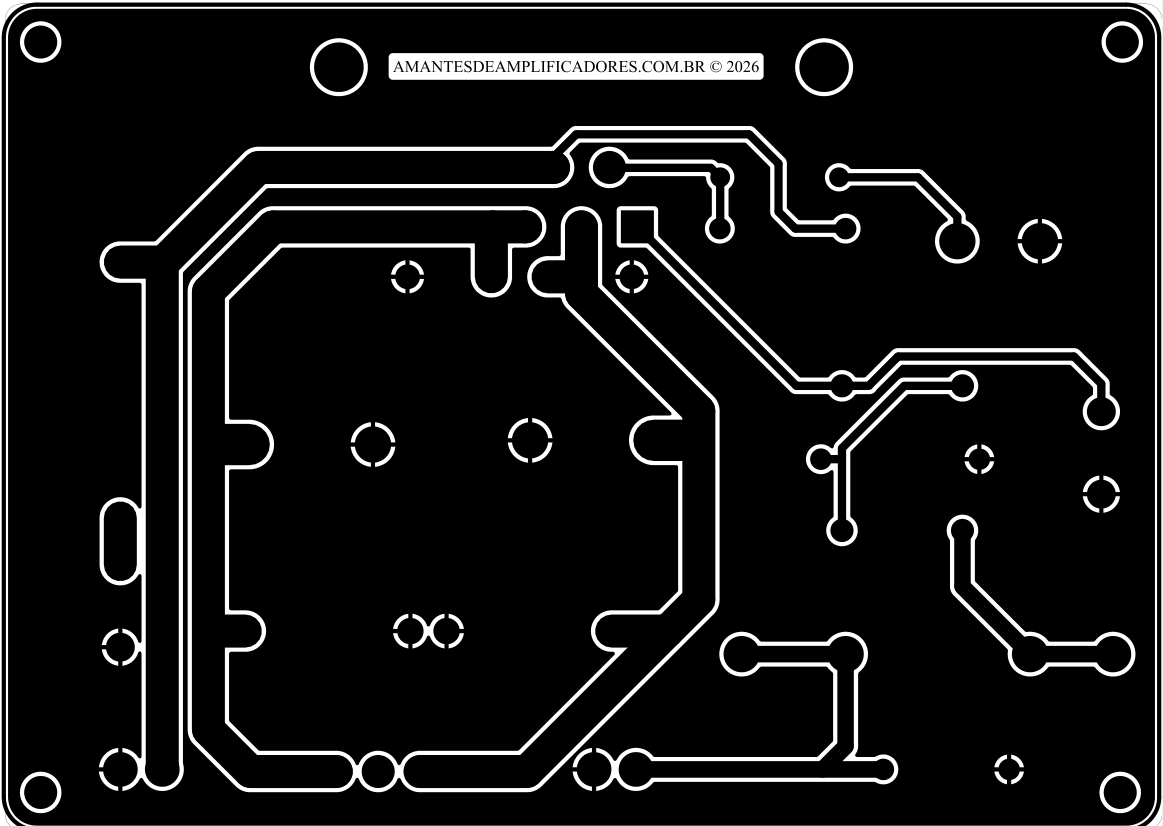

Placa de circuito impresso

Lista de componentes

Nome	Valor	Descrição	Quantidade
R1	1M	Resistor de carbono	1
R2	2k	Resistor de carbono	1
R3	20k	Resistor de carbono	1
R4	220Ω	Resistor de carbono	1
R5	680Ω	Resistor de carbono	1
R6	22k	Resistor de carbono	2
R7 e R8	2k2/1W	Resistor de potência/filme metálico	2
R9	10Ω/2W	Resistor de potência/filme metálico	1
C1	2,2µF/250v	Capacitor eletrolítico	1
C2	1nF/100v	Capacitor de filme/poliéster	1
C3	330µF/63v	Capacitor eletrolítico	1
C4 e C6	100nF/50v	Capacitor cerâmico	2
C5 e C7	3300µF/35v	Capacitor eletrolítico	2
C8	100nF/100v	Capacitor de filme/poliéster	1
U1	TDA2050	Amp. de potência de áudio	1
U2		Dissipador de calor	1
CN1 e CN2		Conector kre 2p	2
CN3		Conector kre 3p	1
