Em resumo, esta placa de módulo do amplificador tda2050 bridge conta com fonte simétria integrada, uma exceletne alternativa para montar um amplificador caseiro para subwoofer de boa qualidade (e susposta potência de 64W), para woofer de 6″, 8″ e até 10″ polegadas, no entanto, de 8 ohms ou superior.
Conteúdo
Placa amplificador tda2050 bridge para subwoofer
De antemão, este circuito de placa do módulo amplificador tda2050 bridge para subwoofer foi inspirado, na verdade, numa sugestão de montagem com o tda2040.
Visto que o tda2040 (e o tda2051) possuí a mesma pinagem que o tda2050, no entanto, uma potência de 25W, e suporta uma tensão máxima de ±17V dc.
Logo, com o tda2050 ligado em ponte, esperamos que ele atingia um pouco mais de potência, uma vez que possuí tensão de operação e corrente de pico de saída maior.
Veja outros circuitos similarmente:
- Amplificador TDA2050 Stereo de 100W – Esquema + PCB (PDF)
- Amplificador TDA2050 HI-FI de 50W: PCB + esquema (PDF)

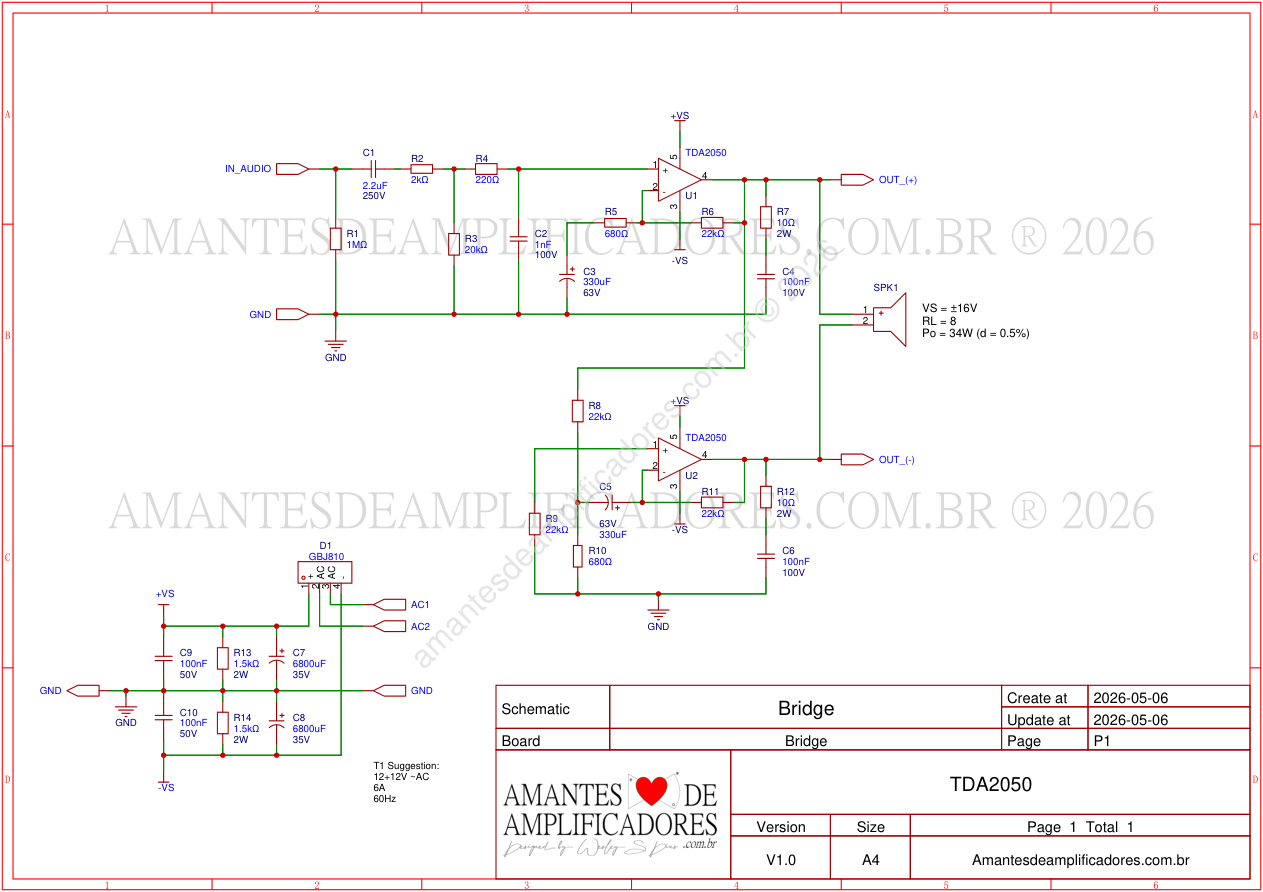

Esquema amplificador tda2050 bridge
Da mesma forma que o amplificador tda2050 (single), no entanto, com a inclusão de uma ponte retificadora, logo basta alimentar esta placa do amplificador tda2050 em ponte com um transformador de até 12V+12V ac, porquanto com capacidade de corrente 6A pelo menos.
À vista disso, hipoteticamente o tda2050 bridge poderia ser ligado numa tensão máxima de ±18V dc, em contrapartida da sugestão usando o tda2040, de ±16V dc.
Sobretudo, não recomendamos alimentar o tda 2050 bridge com ±18V dc, dado que já é um circuito integrado obsoleto. Em consequência disso, dificilmente encontrará um chip original, se não for o próprio tda2040 renomeado.
Placa de circuito impresso

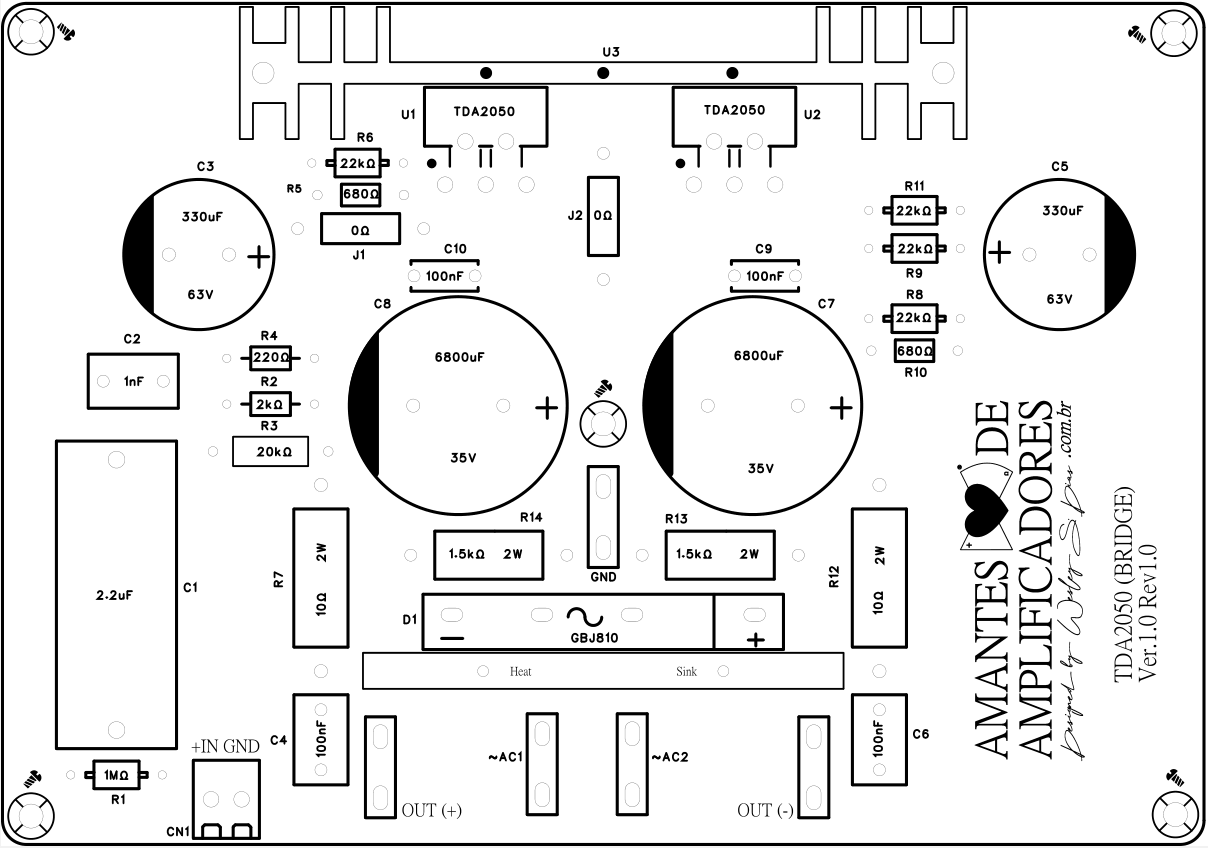

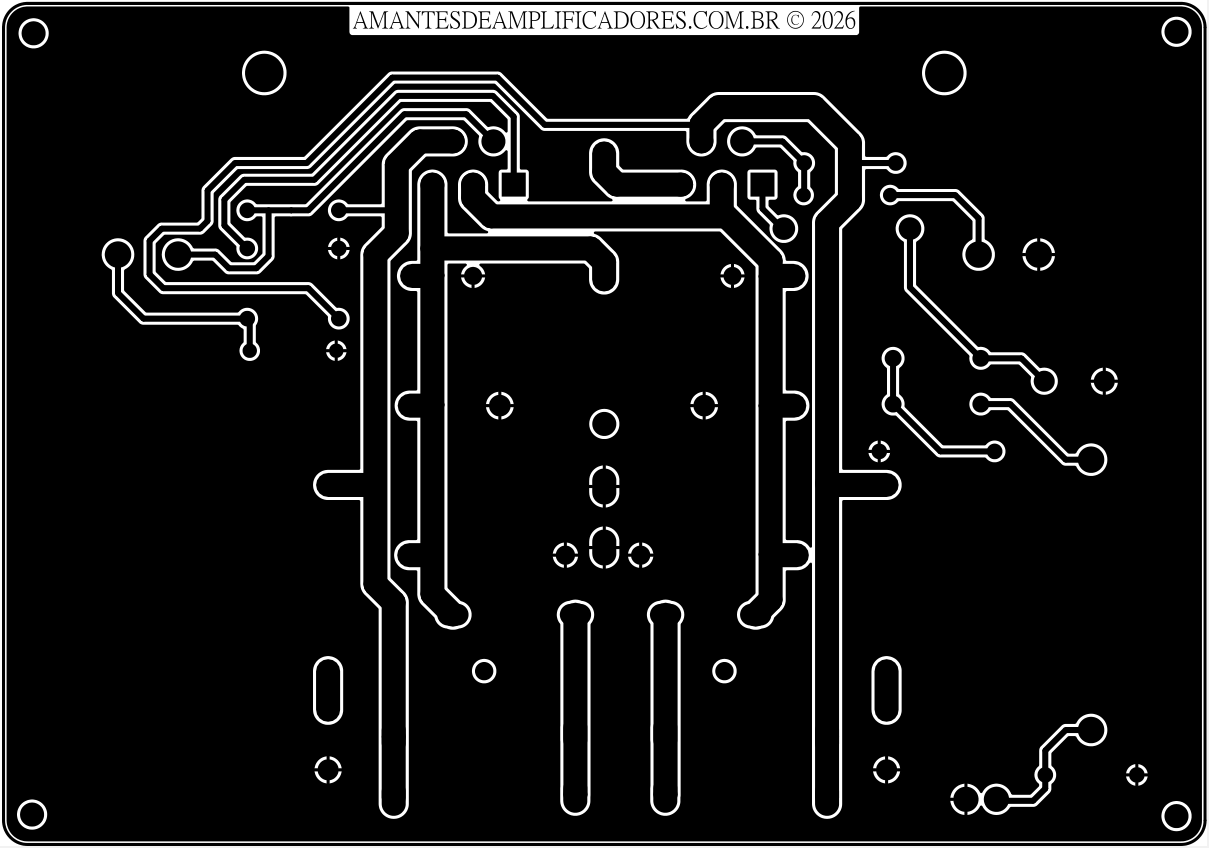

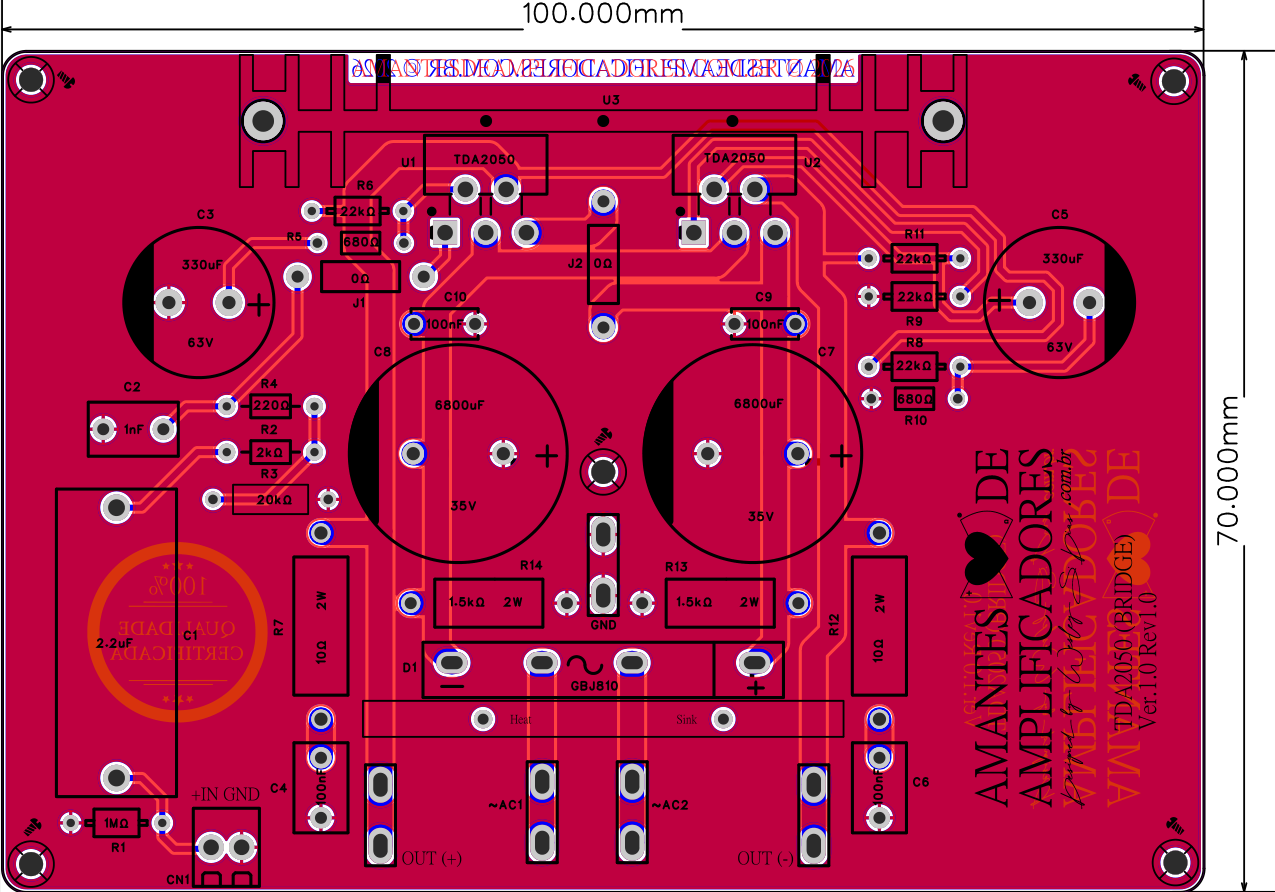

Veja a seguir o layout da placa pcb do amplificador tda2050 bridge para subwoofer:
Lista de componentes
Confira a seguir a tabela com a lista de componentes para montar a placa do módulo amplificador tda 2050 brigde para subwoofer, já com fonte simétrica inclusa:
| Nome | Valor | Descrição | Quantidade |
|---|---|---|---|
| R1 | 1M | Resistor de carbono | 1 |
| R2 | 2k | Resistor de carbono | 1 |
| R3 | 20k | Resistor de carbono | 1 |
| R4 | 220Ω | Resistor de carbono | 1 |
| R5 e R10 | 680Ω | Resistor de carbono | 2 |
| R6, R8, R9 e R11 | 22k | Resistor de carbono | 4 |
| R13 e R14 | 1k5/2W | Resistor de potência/filme metálico | 2 |
| R7 e R12 | 10Ω/2W | Resistor de potência/filme metálico | 2 |
| C1 | 2,2µF/250v | Capacitor eletrolítico | 1 |
| C2 | 1nF/100v | Capacitor de filme/poliéster | 1 |
| C3 e C5 | 330µF/63v | Capacitor eletrolítico | 2 |
| C4 e C6 | 100nF/100v | Capacitor de filme/poliéster | 2 |
| C7 e C8 | 6800µF/35v | Capacitor eletrolítico | 2 |
| C9 e C10 | 100nF/50v | Capacitor cerâmico | 2 |
| U1 e U2 | TDA2050 | Amp. de potência de áudio | 2 |
| D1 | GBJ810 | Ponte de diodo retificador | 1 |
| J1 e J2 | 0Ω | Jumper | 2 |
| U3 | 60x11x20 mm | Dissipador de calor (C x L x A) | 1 |
| CN1 | 2.54mm | Conector kre 2p | 1 |
| CN2 a CN5 | 6.3mm | Terminal faston macho p/ crimpagem | 4 |
Download
Por fim, baixe o projeto em pdf da placa do módulo amplificador tda2050 bridge para subwoofer de 100w totalmente grátis:
Baixe o datasheet do TDA2050 (ST) aqui.
