TDA7264: Amplificador de 64W + Esquema & PCB – PDF Grátis

amplificador caseiro tda7264 com esquema e placa pcb para baixar pdf

Em resumo, o chip TDA7264 é um amplificador de potência estéreo de até 64 W (music power) em 8 ohms, do tipo classe AB. Em outras palavras, o TDA7264 consegue entregar até 25W rms por canal, tanto em 4 ohms, quanto 8 ohms. Por último, baixe o esquema de ligação e o desenho PCB em PDF gratuitamente no final do artigo.

Portanto, o TDA 7264 é um amplificador de 50W rms muito utilizado em projetos de som de alta qualidade e potência, tais como Mini System de alta-fidelidade antigo, assim como CCE e Gradiente.

Logo, pode ser facilmente adaptado para TV estéreo, instrumentos musicais bem como caixas de amplificadores e cabeçotes de guitarra e plaquinhas amplificadores de som caseiro.

TDA7264 como Amplificador de Mini System

Inicialmente, o amplificador TD7264 trabalha com tensão mínima de ±5V, típica de ±20V e máxima de ±25V. Contudo, a corrente de saída internamente limitada é de 5A. Ademais, a temperatura de operação é de -20°C a 80°C , dissipando uma potência de 30W.

Para atingir a potência de 25W rms com a impedância de saída apenas 4 ohms, é recomendado alimentar o TDA7264 com tensão de alimentação de ±16V. Da mesma forma, para trabalhar com impedância de saída de 8 ohms e atingir os mesmo 25W por canal, a tensão de alimentação recomendada é ±20V.

No obstante, para o TDA7264 atingir uma potência de 32 W (music power) por canal, a tensão de alimentação é ±22.5v em 8 ohms. Segundo o datasheet, a distorção harmônica total é de 10% aplicando um sinal de 1Khz, em ambas impedância de saída e tensão de alimentação.

Similarmente: Como medir a potência de um amplificador

Ente as suas caracteristicas, o chip amplificador de áudio de potência TDA7264 possui:

  • Ampla faixa de tensão de alimentação (até ± 25 V);
  • Alimentação simétrica;
  • Alta potência de saída (32 W por canal);
  • Sem “pop” ao ligar / desligar;
  • Função Mute;
  • Função Stand-by;
  • Impedância de entrada: 15k a 20k ohms
  • Sensibilidade de entrada: 1V
  • Proteção contra curto-circuito;
  • Proteção contra sobrecarga térmica;
  • Preço acessível;

Esquema amplificador caseiro com TDA 7264

A seguir, confira o esquema de ligação para montar um amplificador caseiro e de baixo custo com TDA7264, e o projeto de PCB para monta-lo em uma plaquinha. Em seguida, a lista de  componente.

esquema de ligação amplificador tda7264

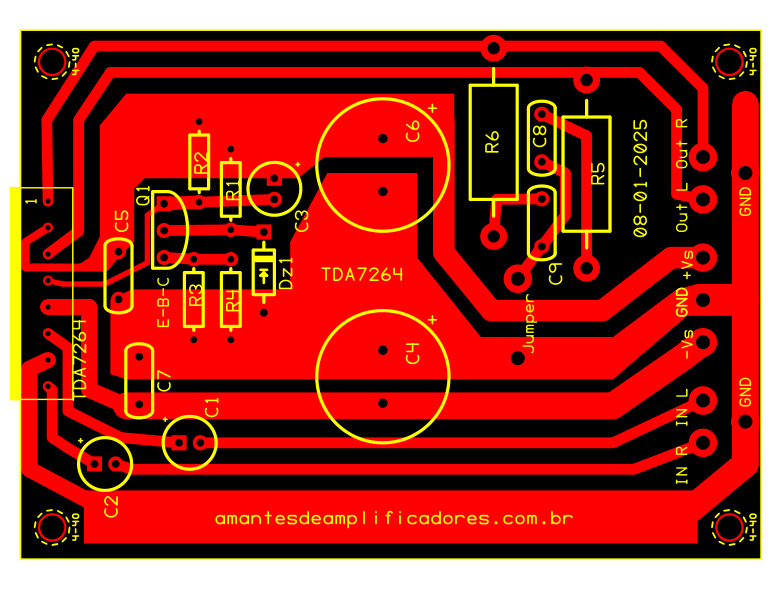

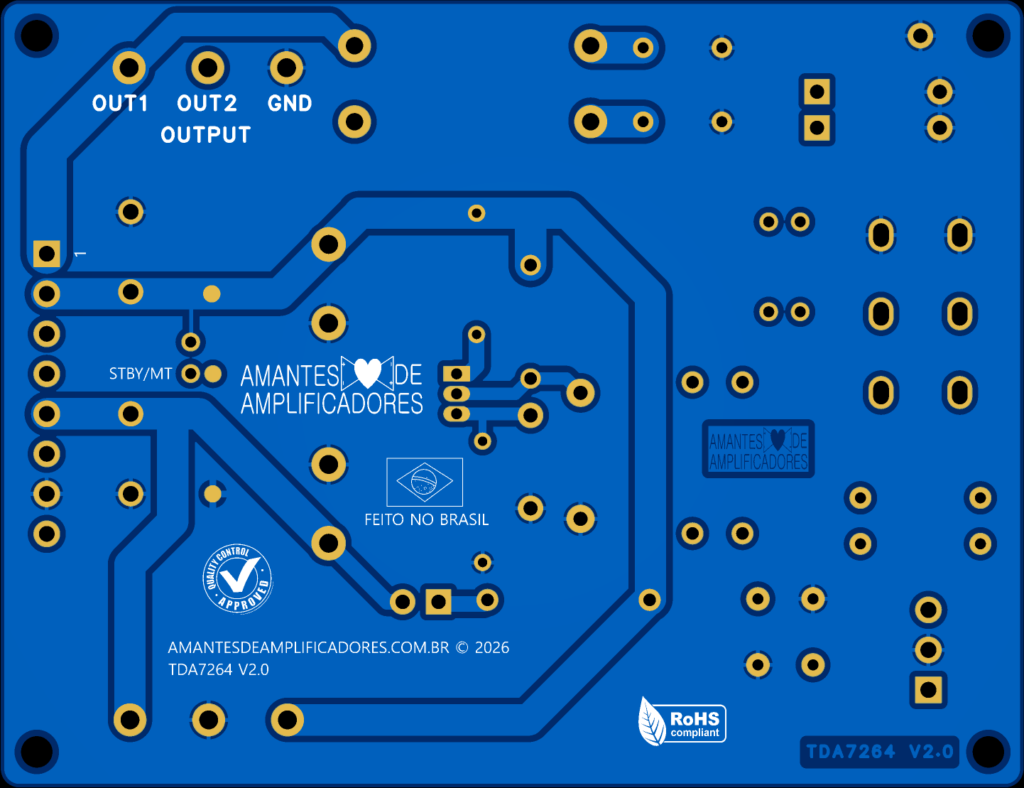

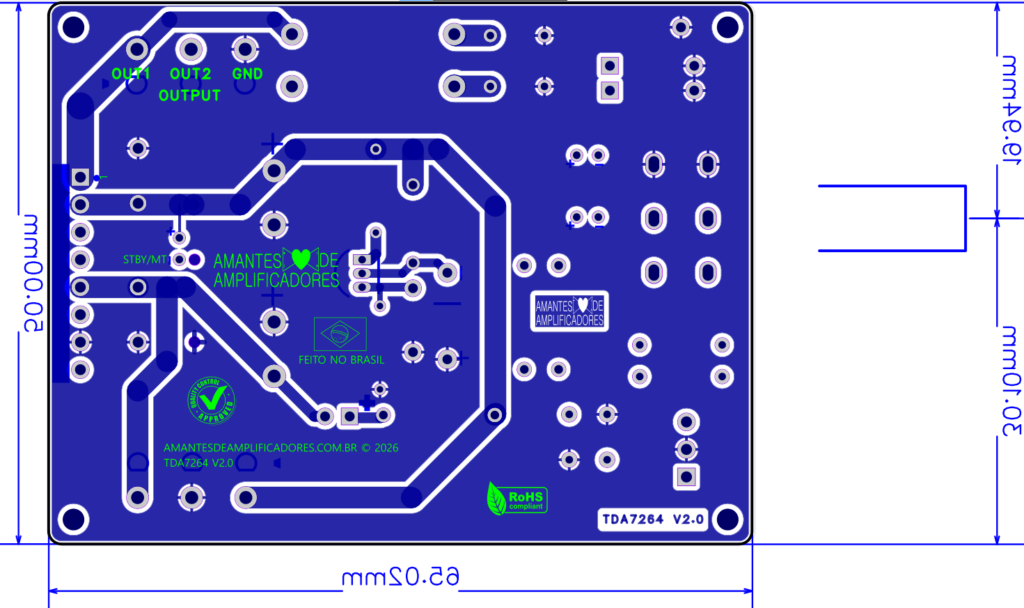

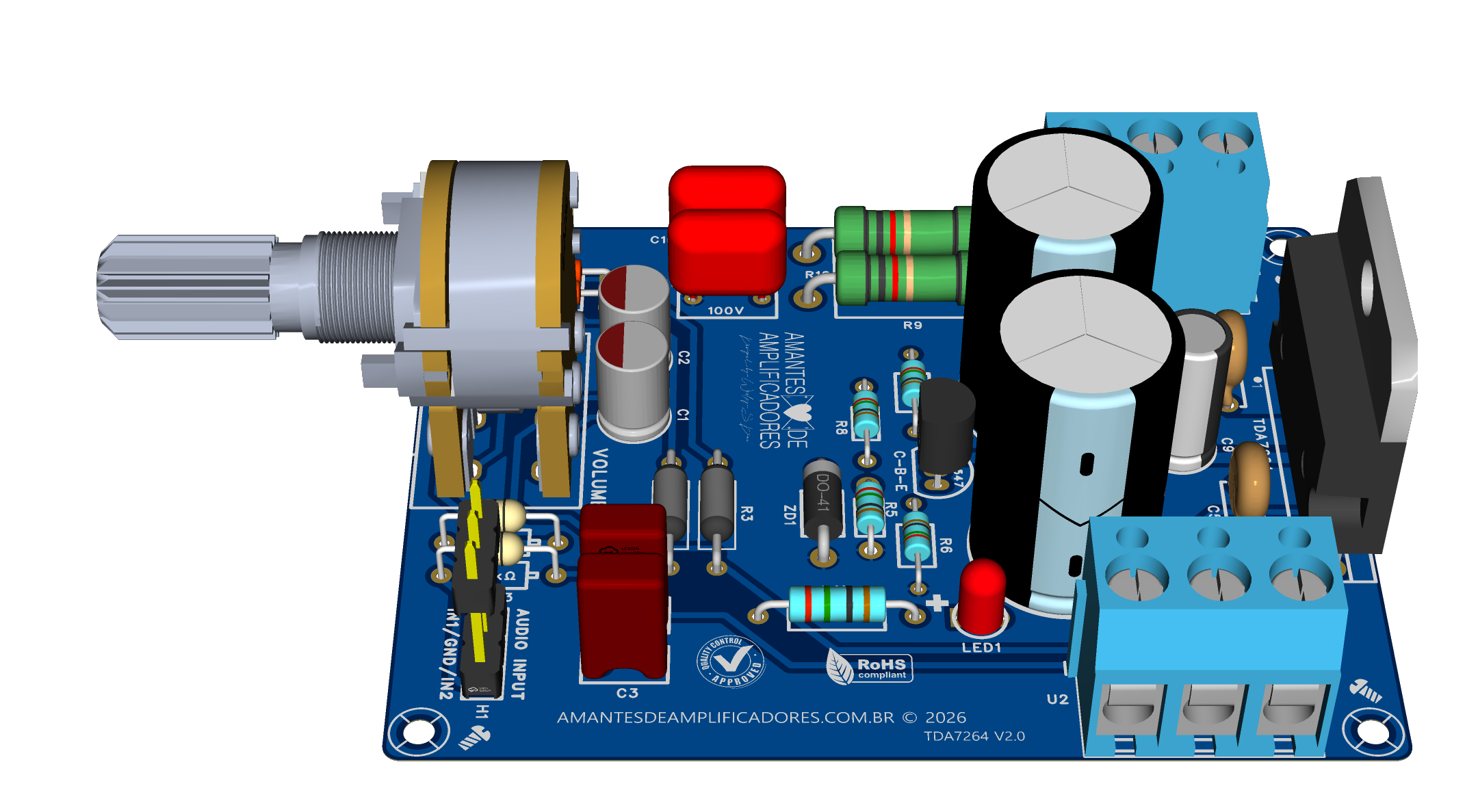

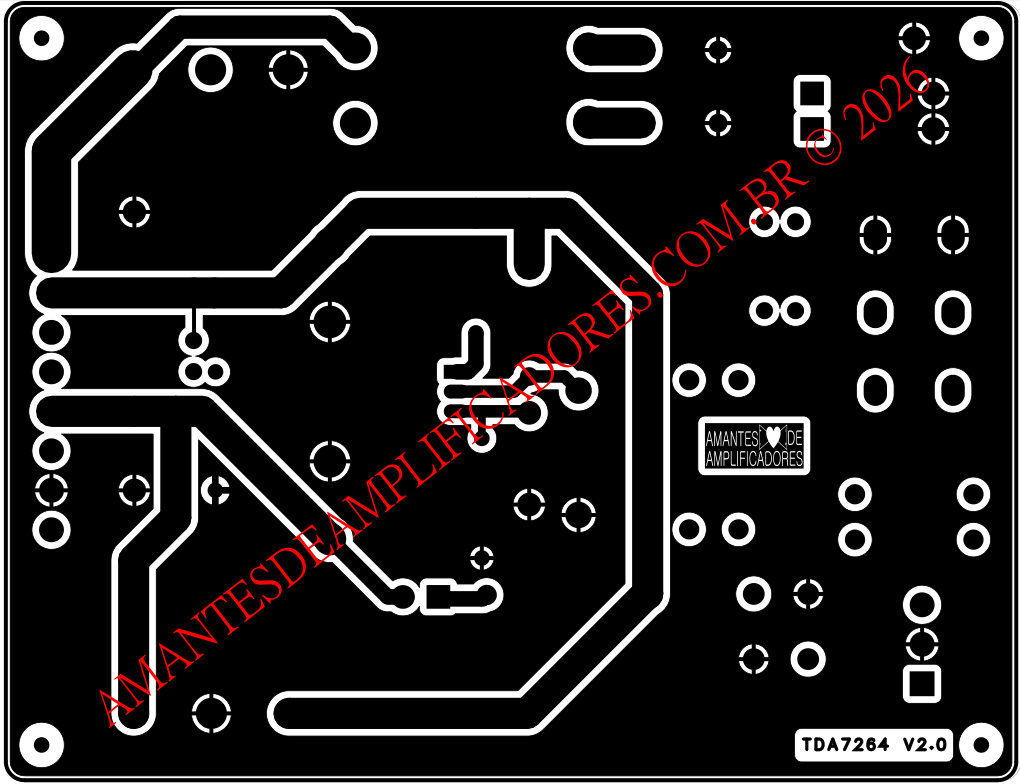

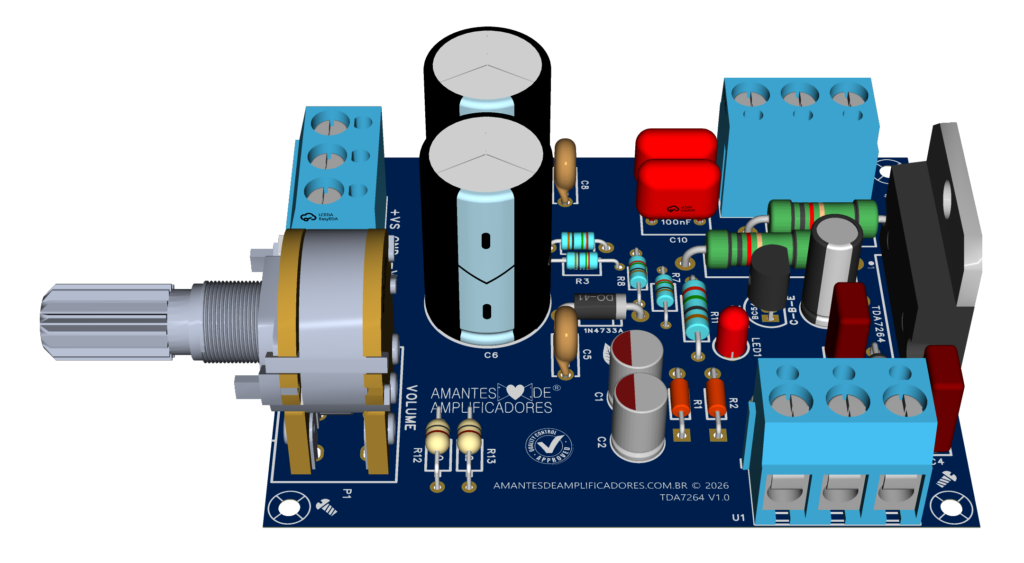

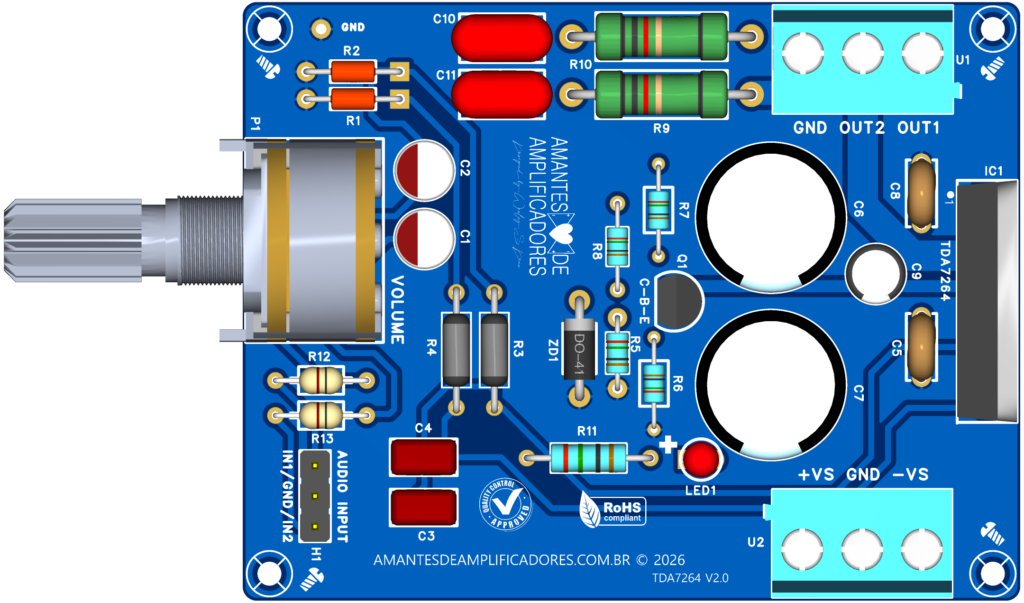

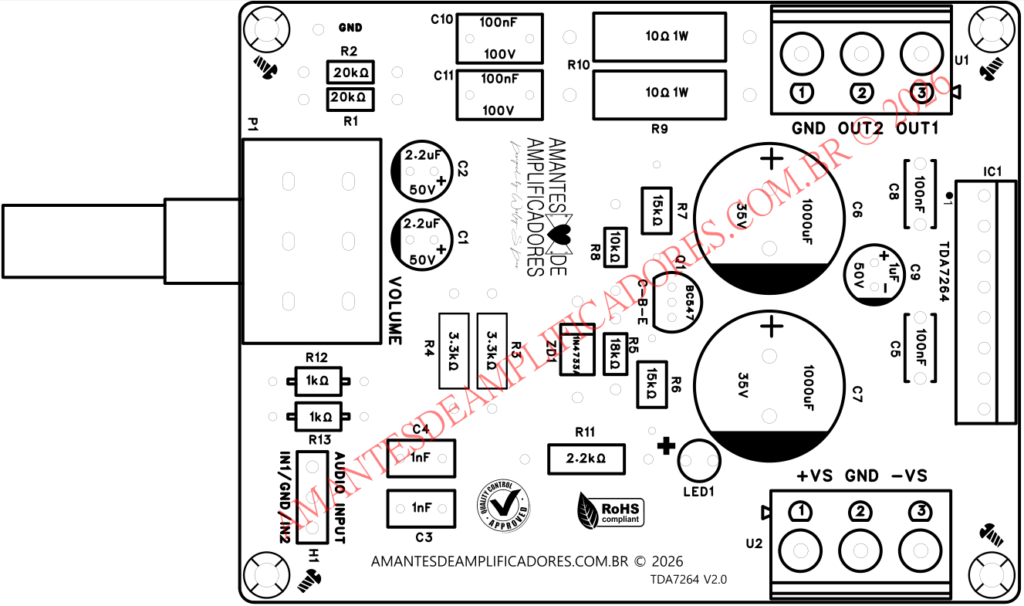

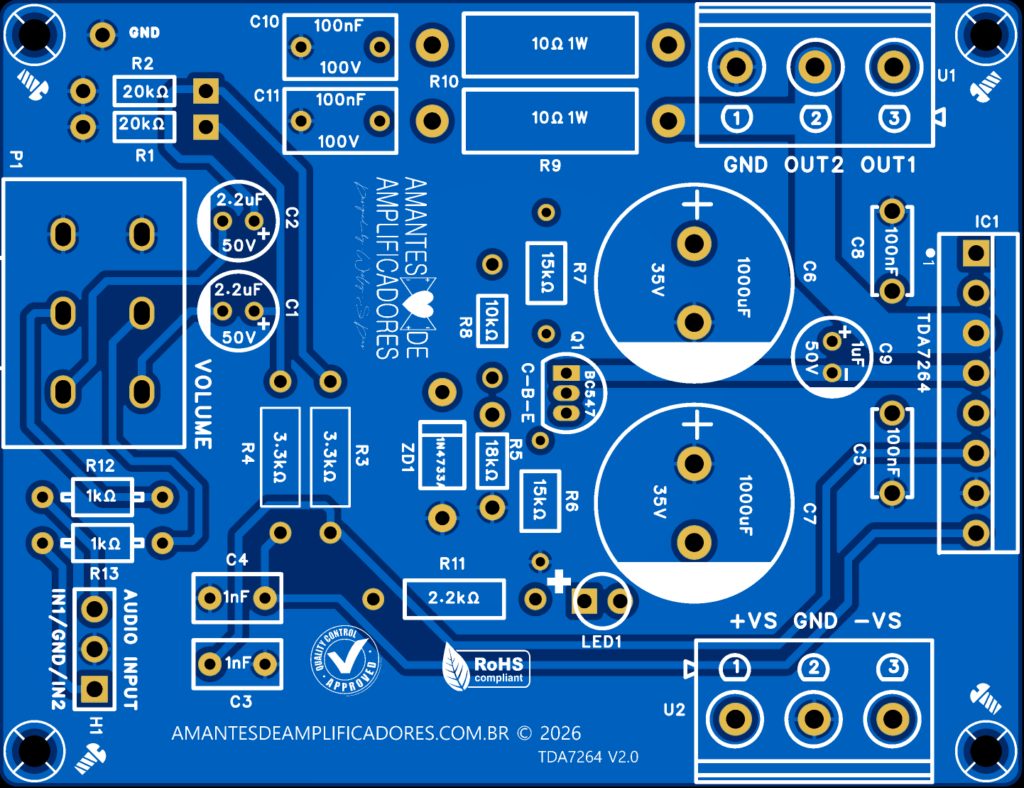

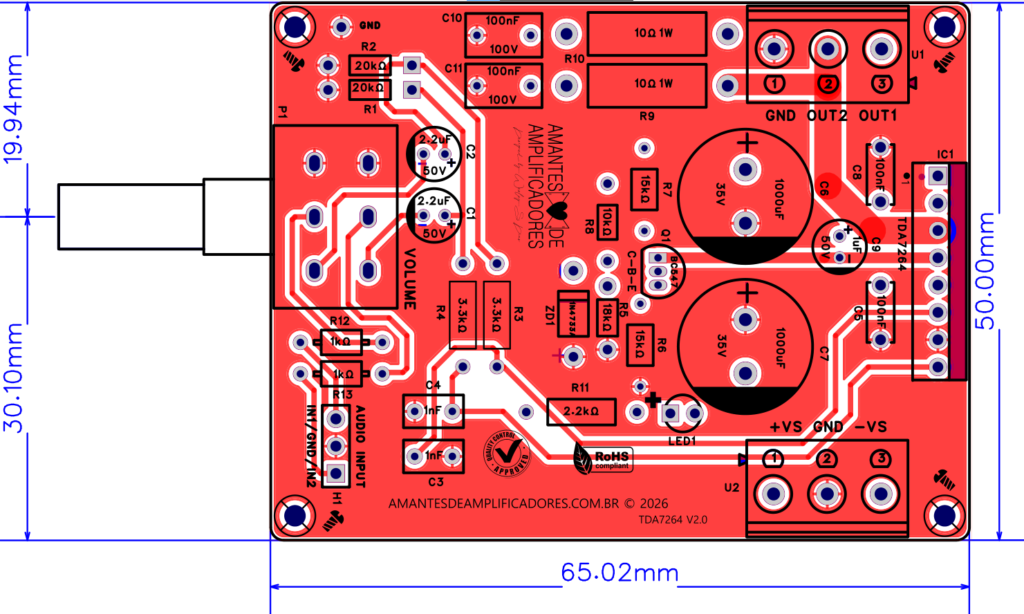

placa pcb amplificador tda7264

Lista de componentes:

  • R1 – 10KΩ
  • R2 – 15KΩ
  • R3 – 18kΩ
  • R4 – 15kΩ
  • R5 e R6 – 4R7
  • C1 , C2 e C3 – 1µF / 50v
  • C4 e C6 – 4700µF / 25v (16v)
  • C4 e C6 – 3300µF /35v (20v)
  • C4 e C6 – 6800µF /50v (22,5v)
  • C5 e C7 – 0.1µF / 50v
  • C8 e C9 – 0.1µF / 50v
  • DZ1 – 1N4733 (5.1v)
  • Q1 – BC547

Qual transformador usar no amplificador TDA7264?

É recomendado utilizar um amplificador de 12+12v, com capacidade de 5A, para alimentar o TDA7264 com tensão de ±16V, com impedância de saída de 4 ohms. Por outro lado, recomenda-se utlizar um tranformador de 15+15v, com capacidade de 5A para alimentar o TDA7264 com tensão de ±20V, tendo em vista a impedância de saída de 8 ohms.

Por último, se deseja atingir a potência máxima de 32W, o transformador de 18+18V com capacidade de corrente de 5A, assim obterá os ±22,5V em 8 ohms.

Baixe o projeto de amplificador caseiro de 64W com o chip TDA7264, em PDF grátis:

Caso deseja obter mais informaçõe sobre o chip, o datasheet do tda7264 está disponível para baixar em seguida.

Datasheet – TDA7264 Amplificador Estéreo 25W+25W (Download – PDF)
