Circuito amplificador TDA7264 (EQ) + PCB (PDF Download)

Em resumo, este simples projeto, porém completo, de circuito amplificador com base no ic TDA7264 já vem equipado com um pré-amplificador com ganho de duas vezes (6dB), controle de volume e equalizador de duas bandas (graves e agudos), e por fim, um filtro passa-baixas para atenuar possíveis ruídos de RF, além da fonte simétrica para o amplificador de potência, pronto para ligar a maioria das fontes de sinal de áudio direto na placa.

Este projeto foi desenhado para trabalhar com impedância de 4 ohms, no entanto, pode ser alimentado com tensão maiores para atingir todo o potencial do chip amplificador, trabalhando assim com os 8 ohms. Sobretudo, deve-se substituir alguns componentes, tais como os resistores de polarização dos diodos da fonte simétrica que alimentam os chips do pré e equalizador, além dos principais capacitores da fonte.

Esquema de ligação do TDA7264 com pré-amplificador e equalizador

Como dito anteriormente, este simples projeto de circuito amplificador usando TDA7264 é completo, já incluso fonte simétrica tanto para o amplificador de potência, quanto para o pré-amplificador e equalizador. No entanto, deve-se atentar apenas para tensão de alimentação, uma vez que são diferentes para usar alto-falantes de 4 ou 8 ohms.

Lista de componentes:

1. Caso for utilizar alto-falantes de 8 ohms, deve-se substituir o resistor pelo valor indicado no esquema. ↩︎
2. Caso for usar alto-falantes de 8 ohms, deve-se substituir o resistor pelo valor indicado no esquema. ↩︎
3. Caso for usar alto-falantes de 8 ohms e aumentar a tensão para extrair o máximo de potência, deve-se usar capacitores de 35V. ↩︎
4. Recomenda-se utilizar um potenciômetro logaritmo duplo para o controle de volume. ↩︎

Layout do PCB circuito amplificador TDA7264

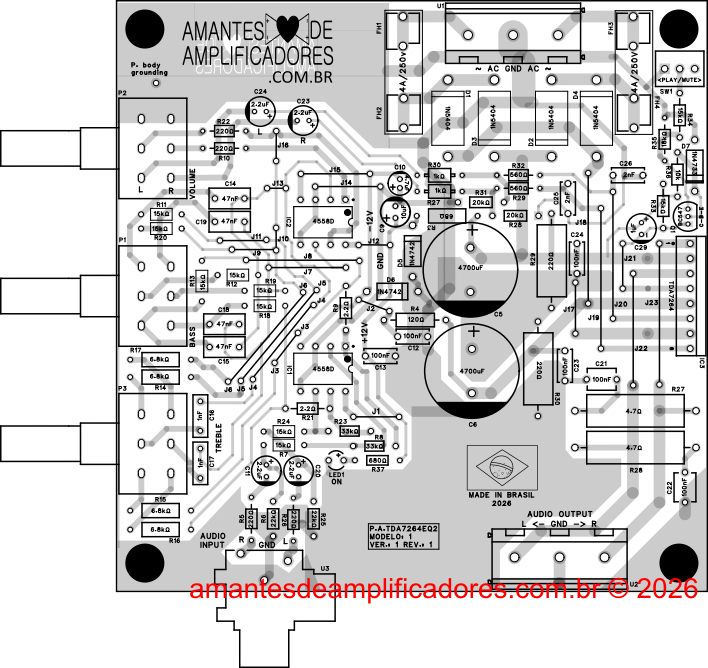

Visão dos componentes:

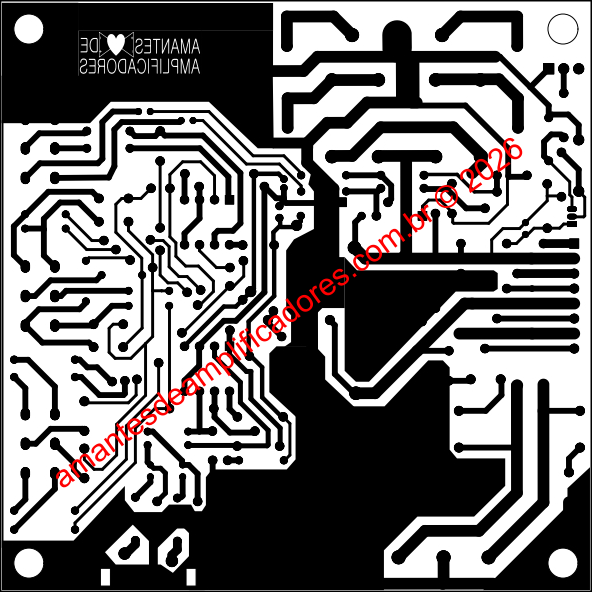

Layout do PCB do circuito amplificador TDA764 com pré-amplificador e equalizador:

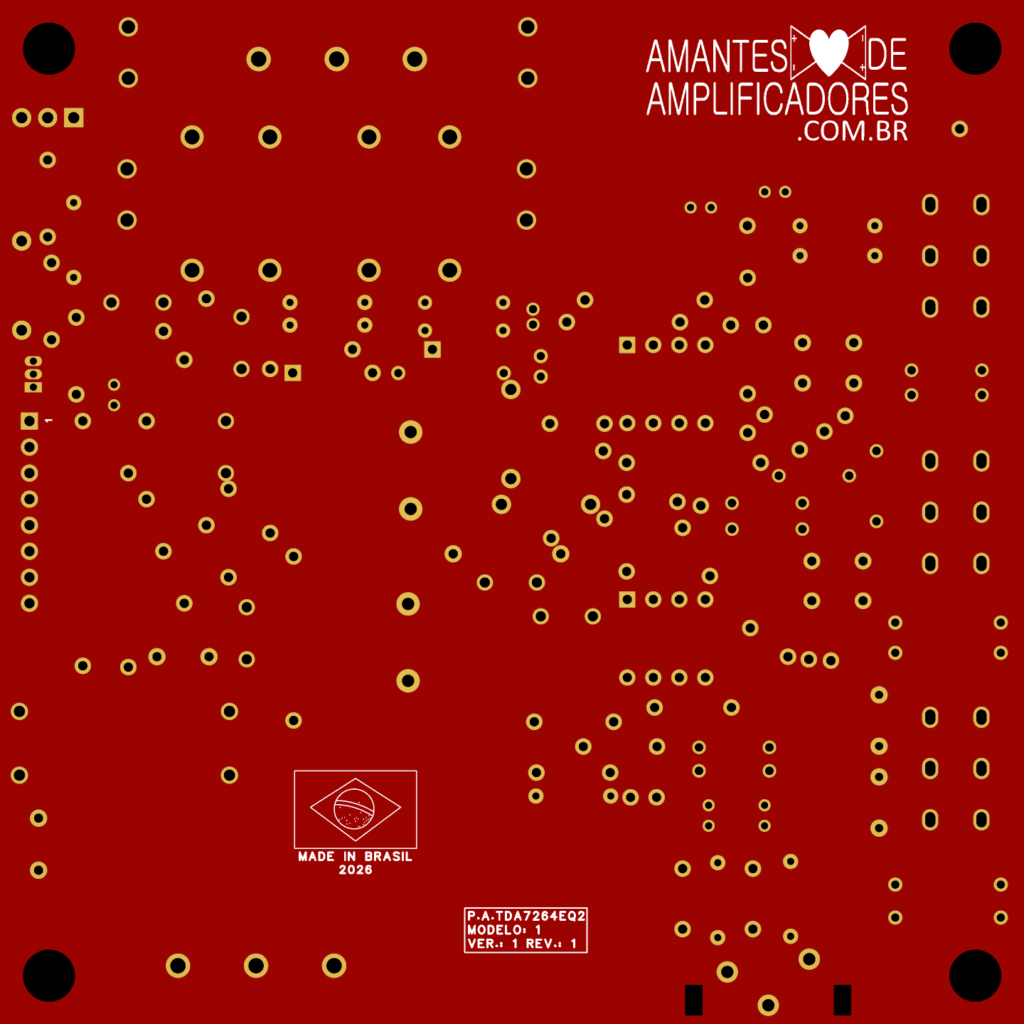

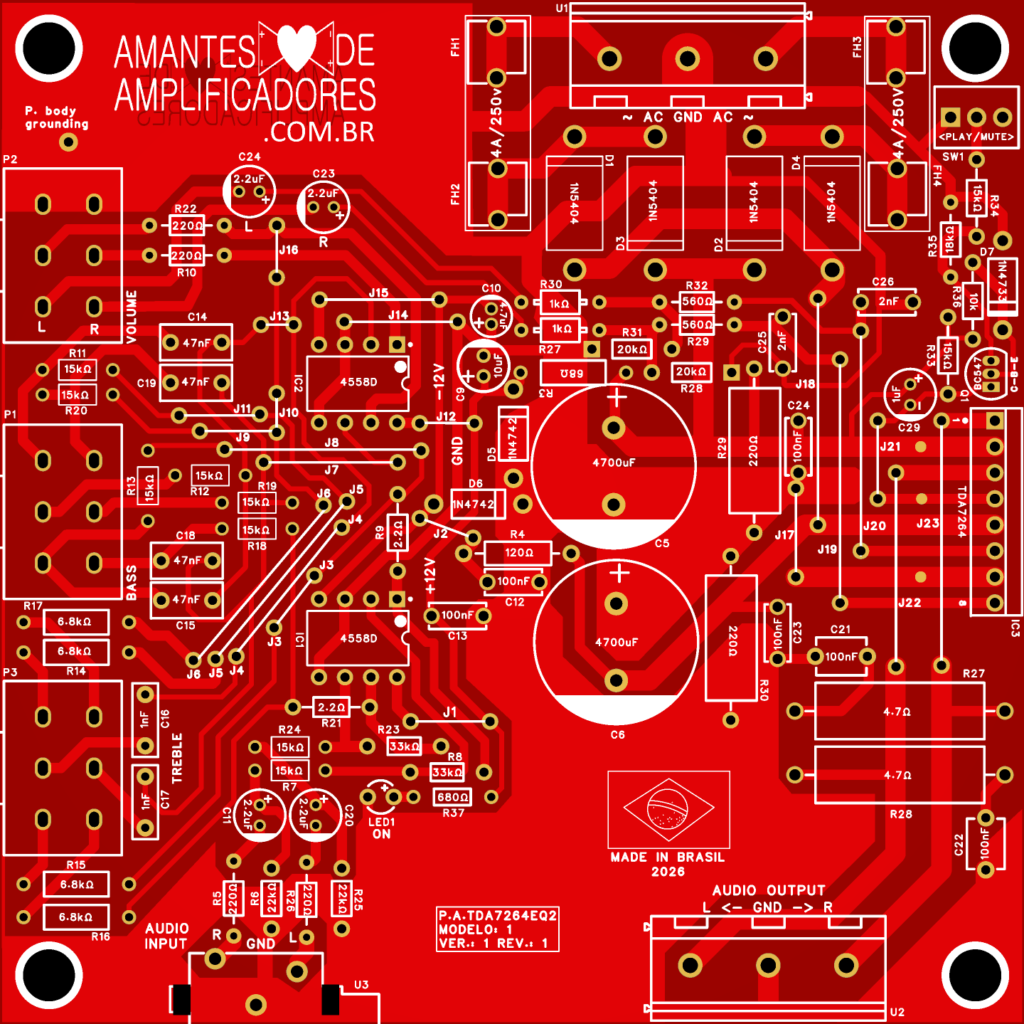

Vista superior e inferior respectivamente em 2D da placa:

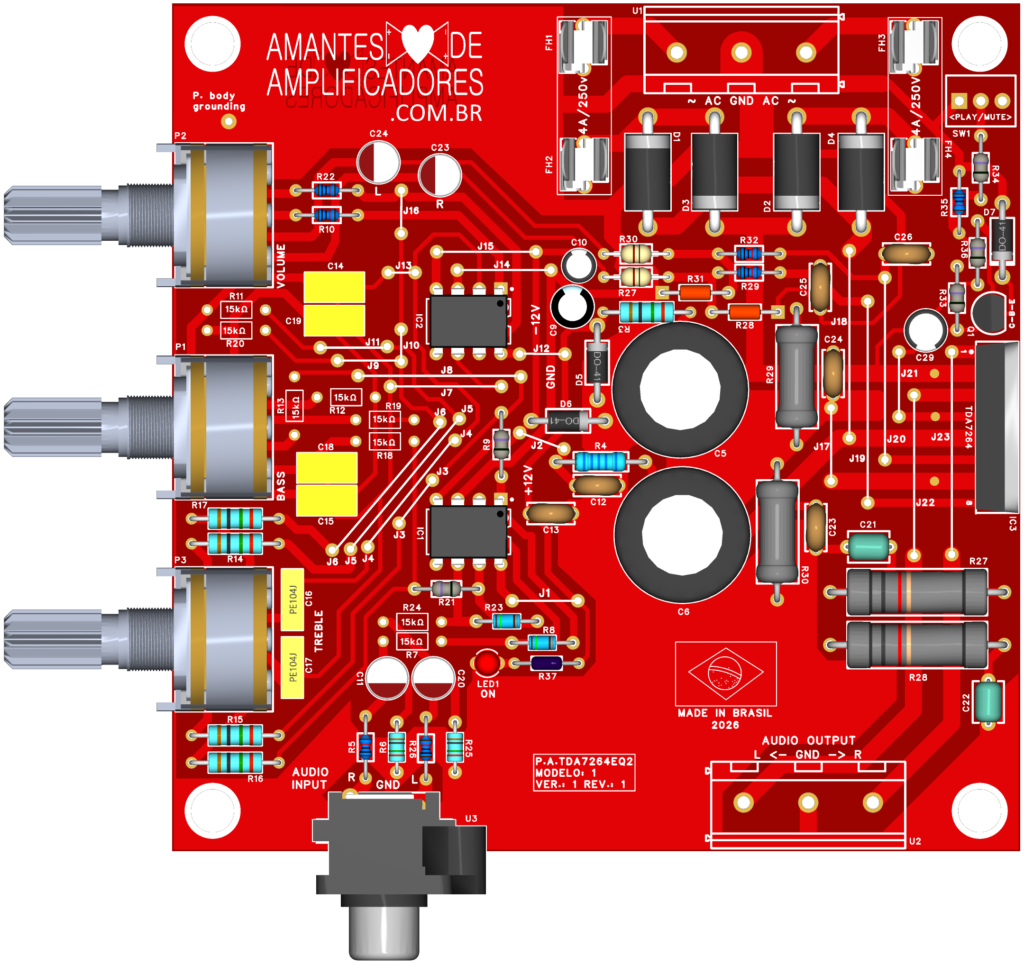

Visão em perspectiva, superior e inferior em 3D da placa:

Download

Por último, baixe o projeto completo do circuito amplificador TDA7264 com pré-amplificador e equalizador em PDF, contém o diagrama de ligação, layout PCB em alta-qualidade para impressão, visão dos componentes, visão dos furos, Silk screen e outros.

Baixar datasheet do TDA7264.
Baixar datasheet do 4558D.
