Em resumo, este projeto de fonte simétrica para amplificador de 50v (em pdf grátis para baixar) para som de potência com tensão de saída de +25v-0-25v (nominal) de até 500w, poderá alimentar um amplificador de áudio com potência de até 200w+200w (canal A e B), e saída de corrente de até 10A.
Além de possuí uma fonte simétrica de ±15v com até 500mW (cada saída, totalizando 1W) para auxiliar na pré amplificação e equalização, mais que suficiente para alimentar de 2 a 4 amplificadores operacionais, assim como 4558D, NE5532, etc.
Similarmente: Pré-amplificador com controle de tonalidade – Esquema

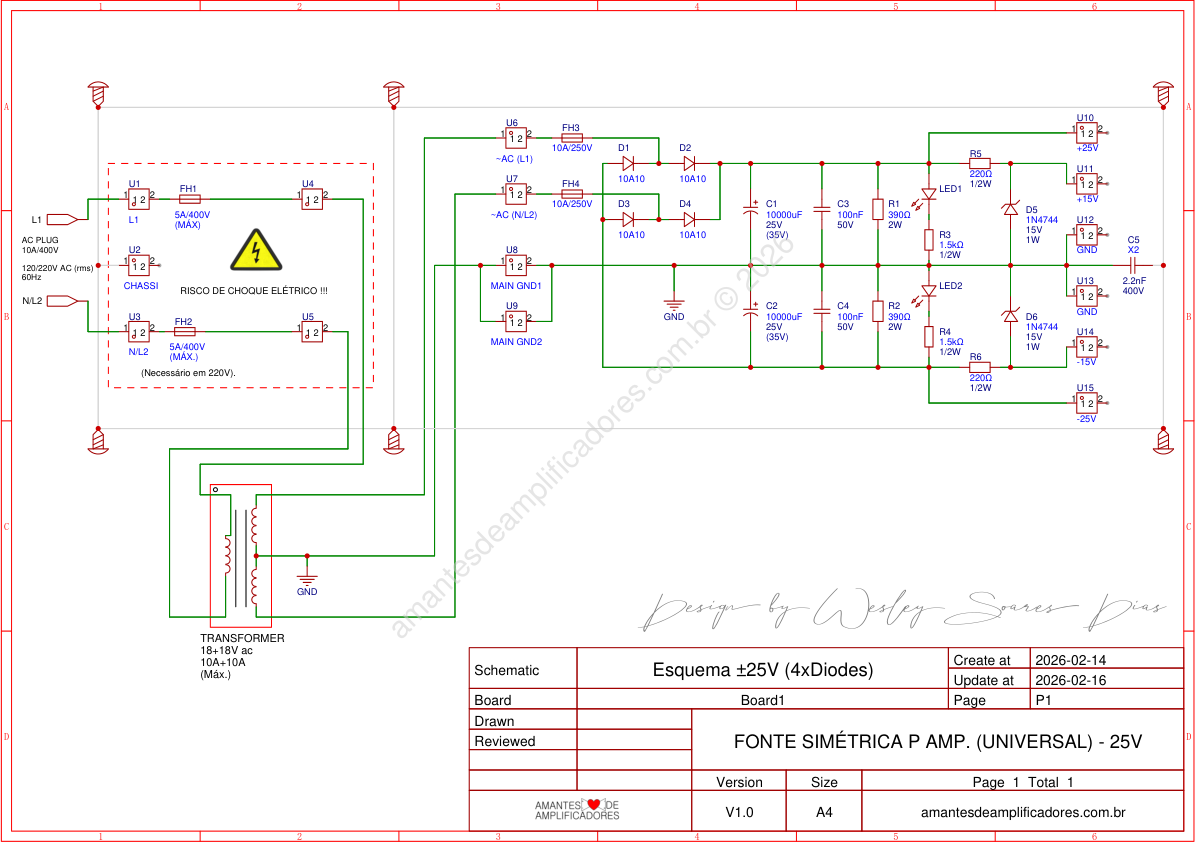

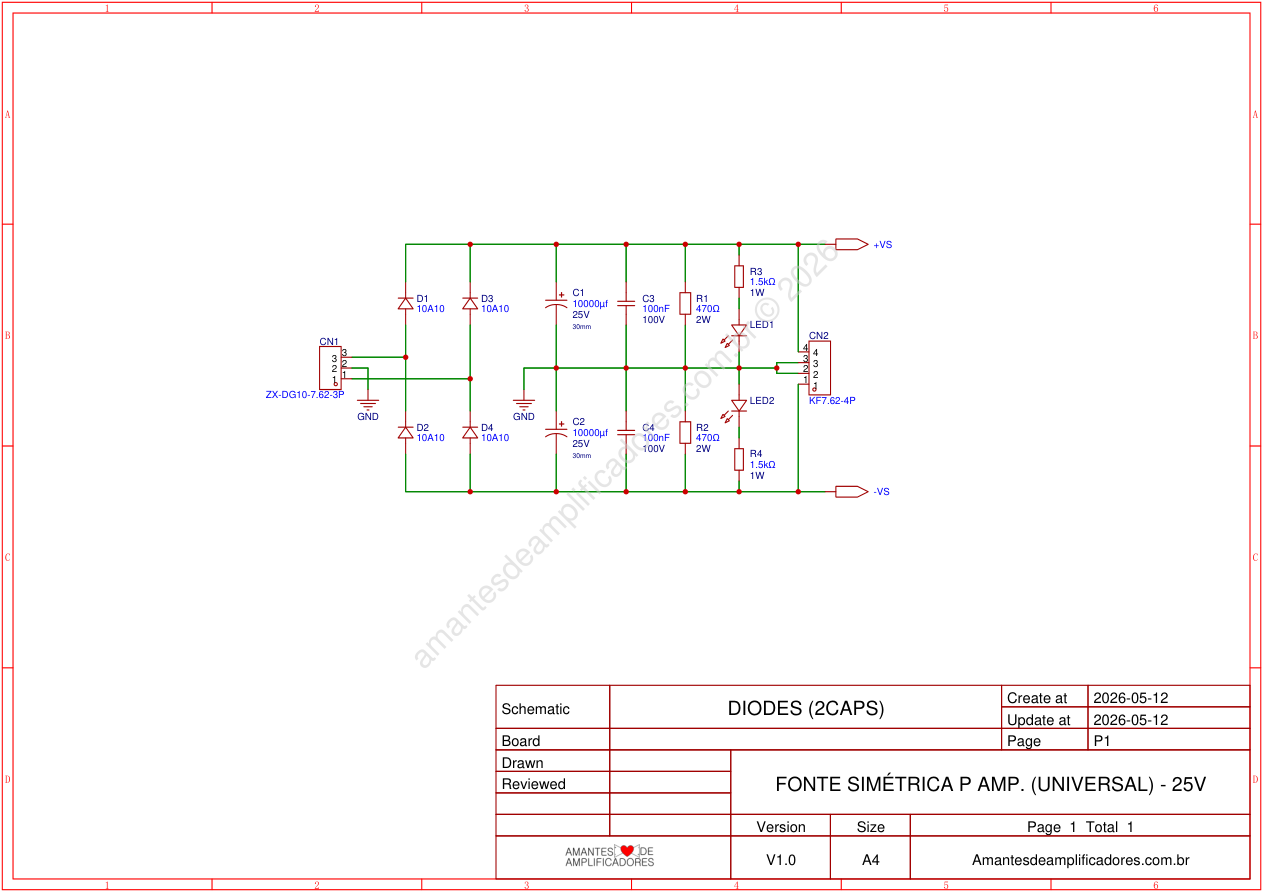

Esquema fonte simétrica para amplificador de som de 50V e ±15V
Em primeiro lugar, esta fonte simétrica para amplificador de áudio de potência de 50V foi projetada para trabalhar com até carga uma de 400W de potência de saída e corrente máxima de 10A.
Contudo, como a tensão não chega aos ±25v, devido à queda dos diodos, ficando com cerca de ±23v, o máximo de potência que o amplificador pode receber é de 308W (154W+154w) com os 10A já consumidos.O restante da potência consumida pela fonte, se distribui em dissipação de calor dos próprios diodos e do trafo, resistores até outras fugas.
Portanto, recomendamos utilizar um transformador com 500W (20% a mais) caso deseja atingir a potência máxima, mantendo as características descritas na tabela de especificações.
Todavia, não recomendamos utilizar esta fonte num amplificador que exiga mais potência ou execeder os 50V, tentando compensar as quedas de tensão, poderá levar a queima da placa de circuito impresso.
Embora a fonte fora desenhada para trabalhar até no limite de ±25V (±23v), é possível utilizar a placa para tensões menores, bem como: ±20V, ±15V até mesmo ±12V, contudo, terá que modificar o diodo de retificação da fonte auxiliar para poder usa-la corretamente.
Ademais, é possível utilizar diodos mais baratos como o 6A10 e/ou capacitores menores (16mm de diâmetro), para não pagar caro e não utilizar todo o potencial da fonte.
Especificações elétrica
A tabela a seguir apresenta o resultado de várias simulações no NI Multsim 14.3. Foram utilizados diodos de 15A (mur1560), e carga resistiva de 200w/25v e 0.5w/15 como dummy load.
| Tensão de entrada | 120/220v ac (rms) |
| Frequência de entrada | 60hz |
| Tensão de saída principal nominal (real) | ±25v (±23v) |
| Tensão de saída principal até 100W | ±22,97vcc (ripple até 2,5V) |
| Tensão de saída principal até 150W | ±22,43vcc (ripple até 3,3V) |
| Tensão de saída principal até 200W | ±21,9vcc (ripple até 4V) |
| Tensão de saída auxiliar | ±15v |
| Frequência de saída auxiliar | 120hz |
| Potência máxima de consumo | 500W |
| Potência máxima na saída principal | 200+200w (para os amp.) |
| Potência máxima na saída secundária | 494mW+494mW |
| Corrente de saída máxima suportada | 10+10A |

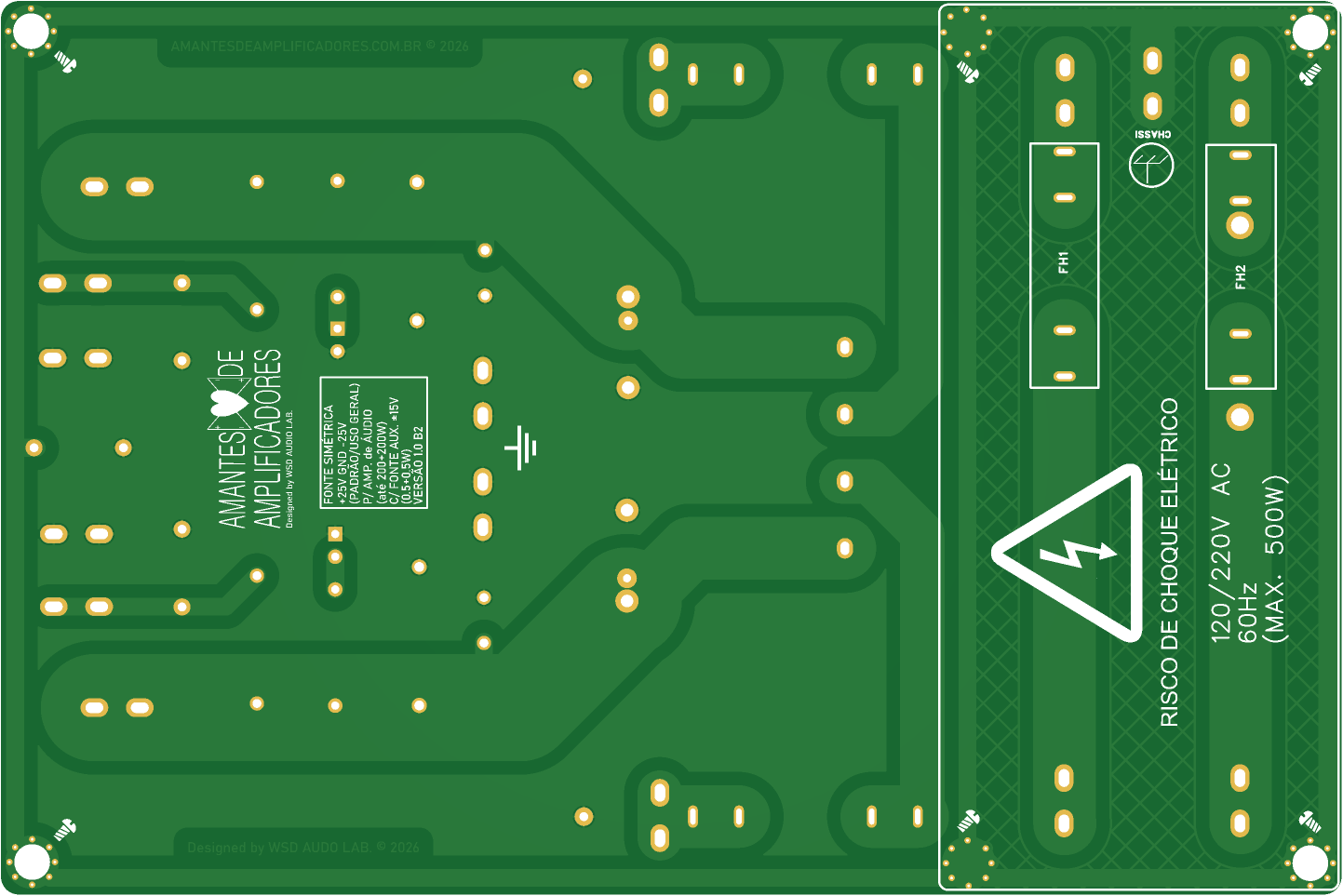

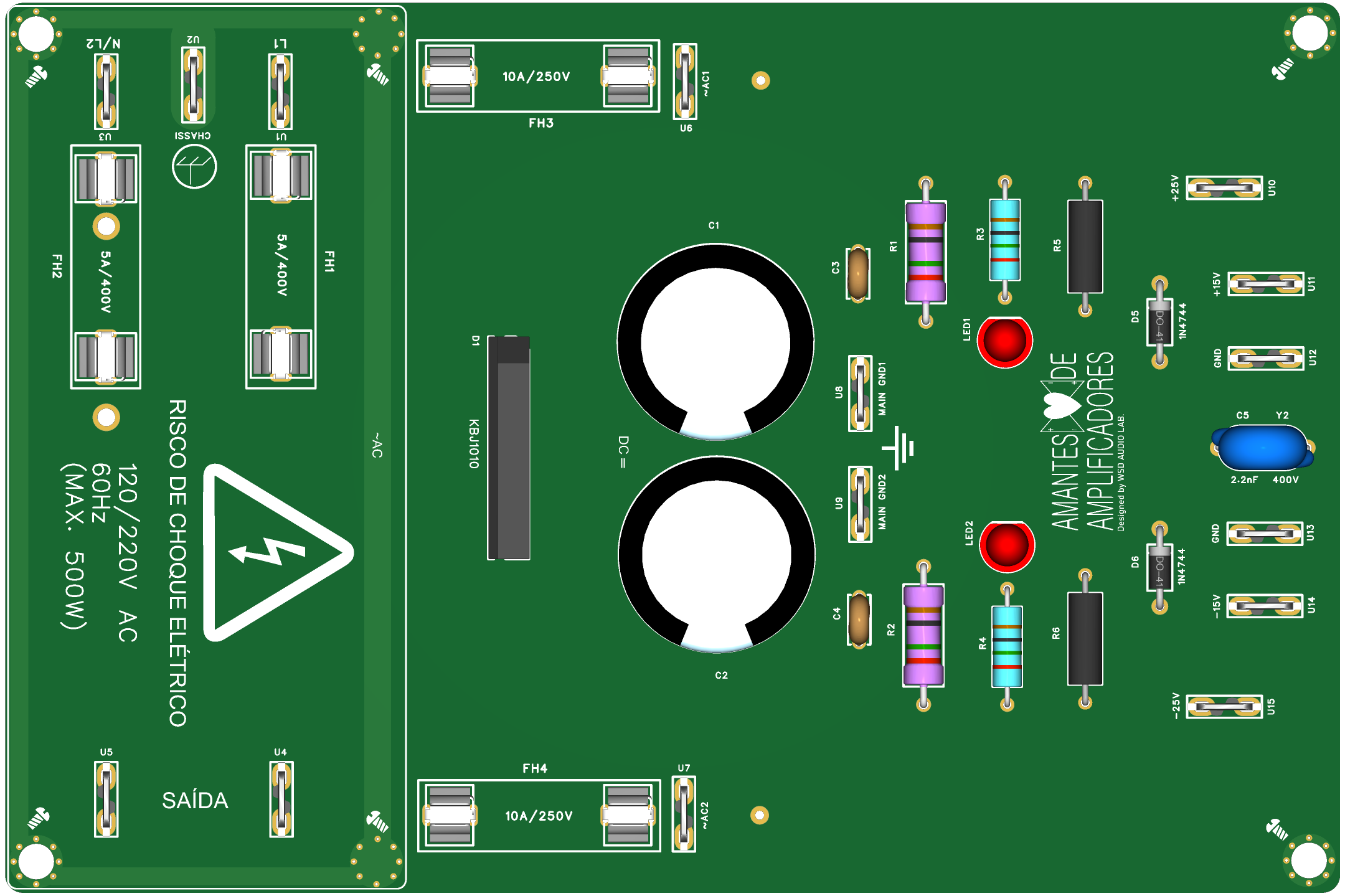

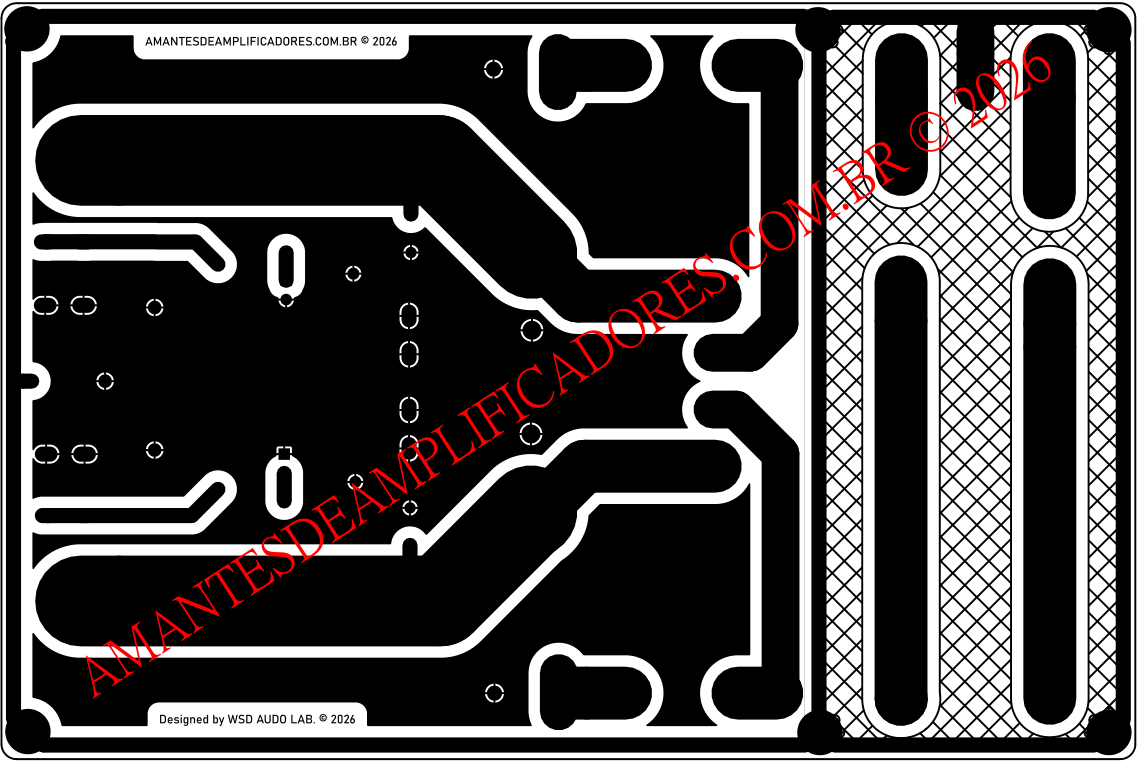

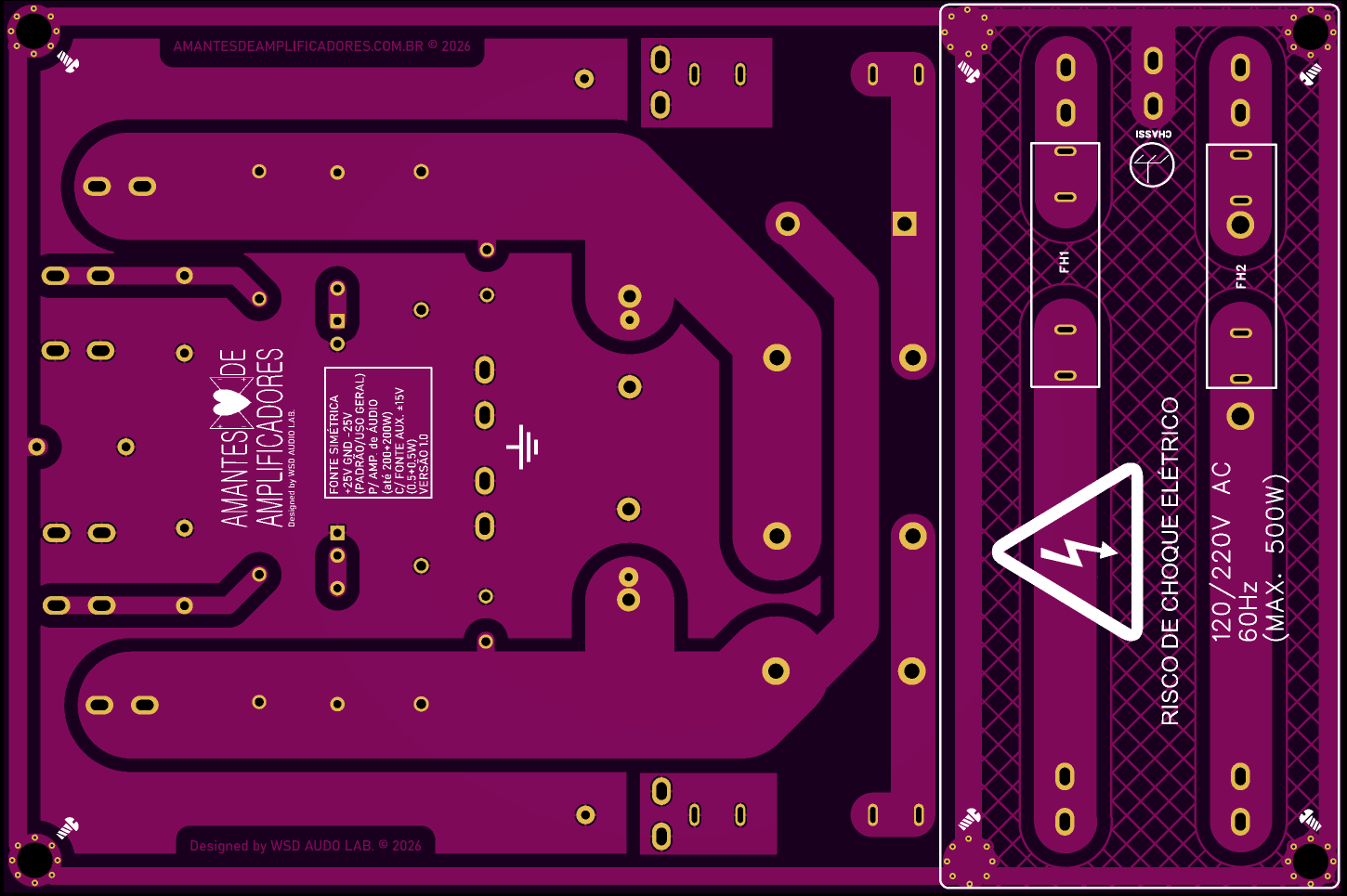

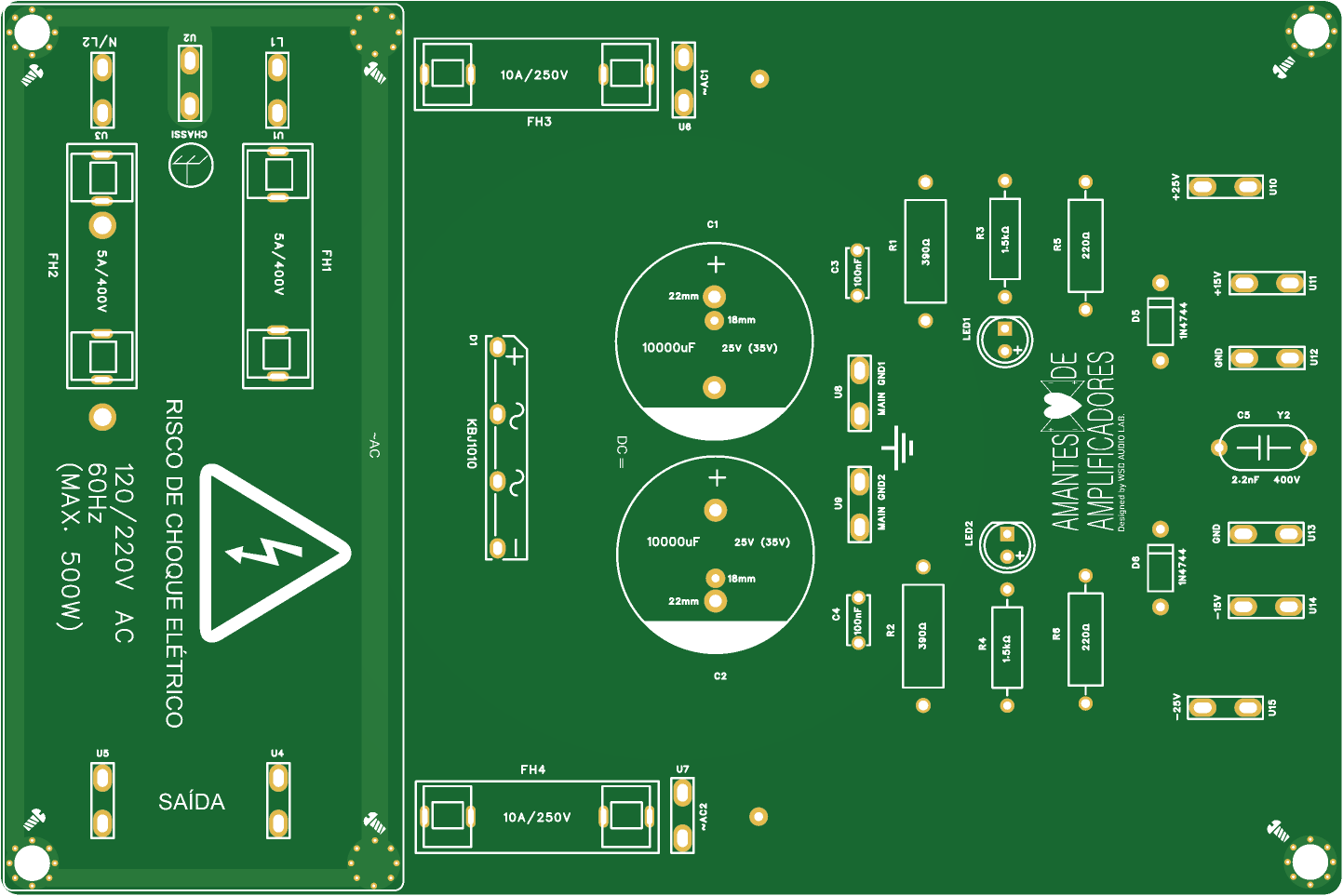

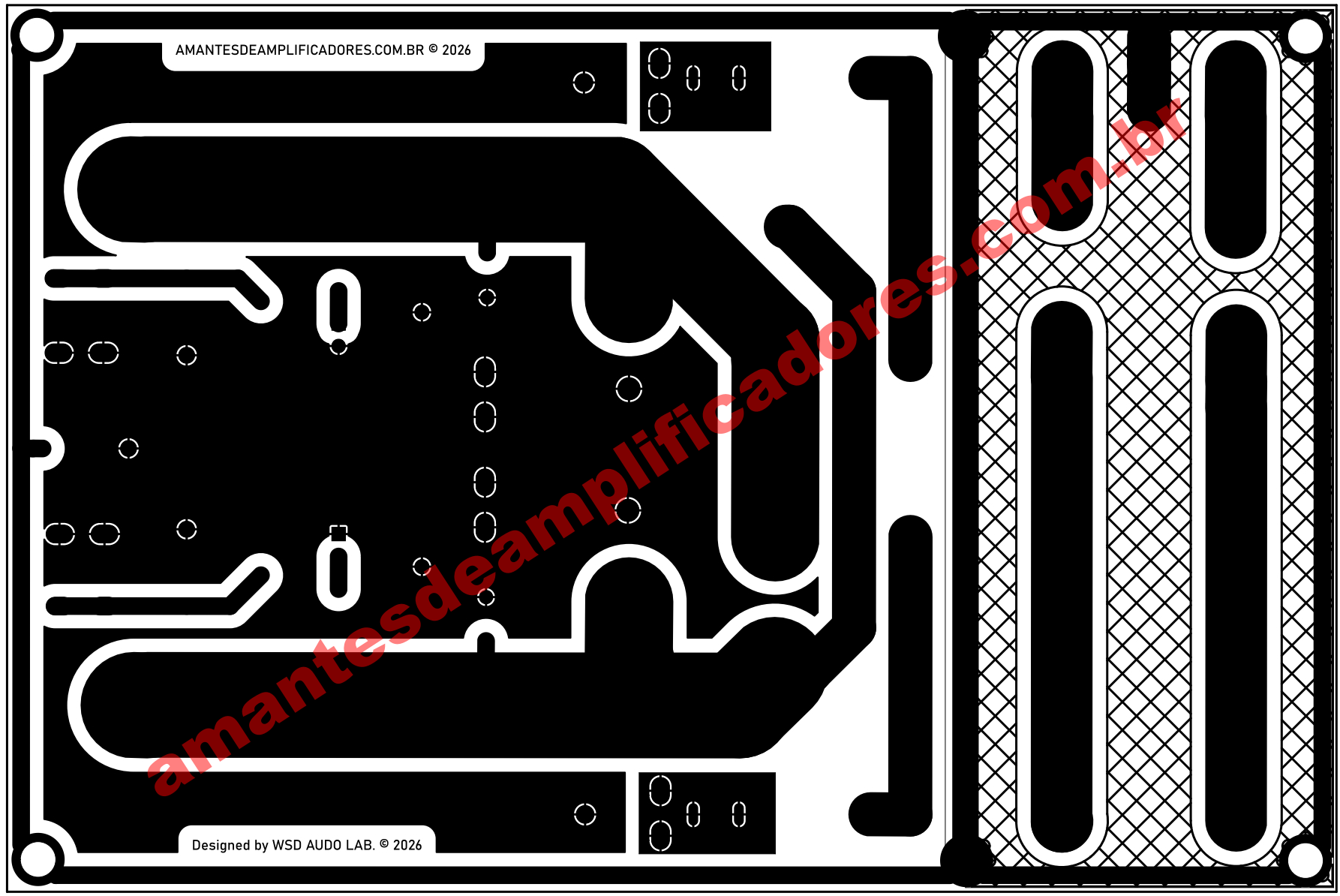

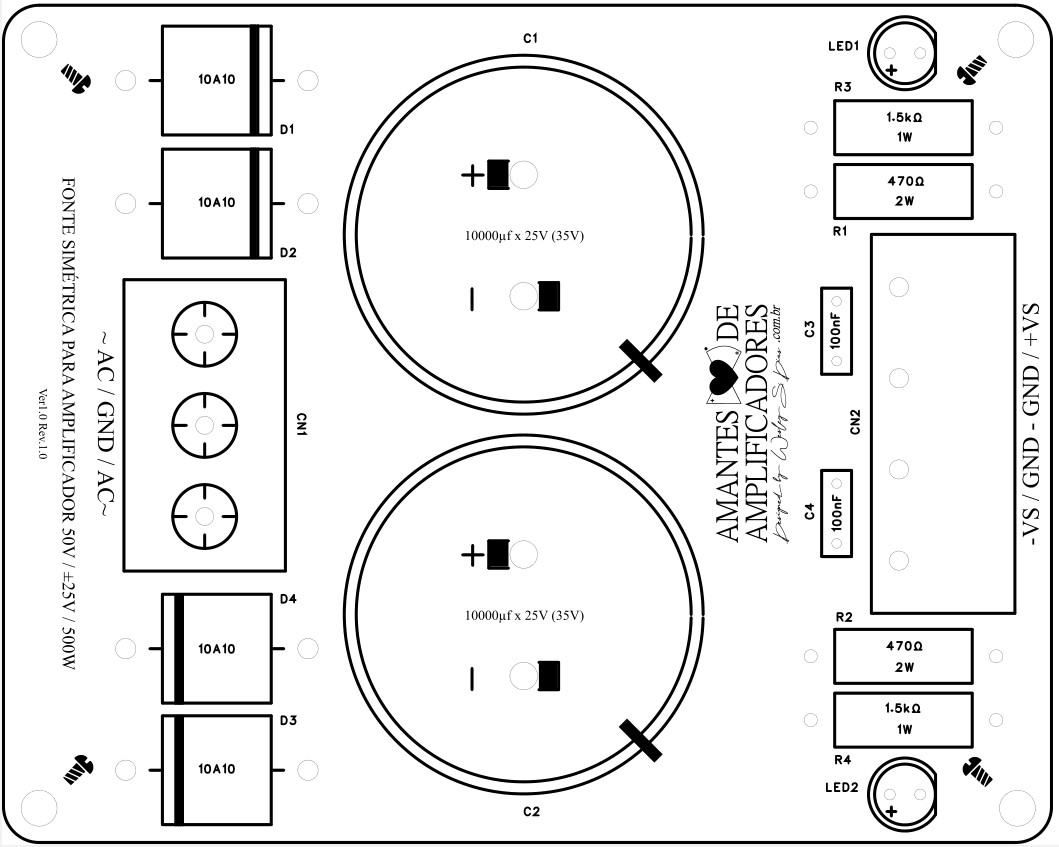

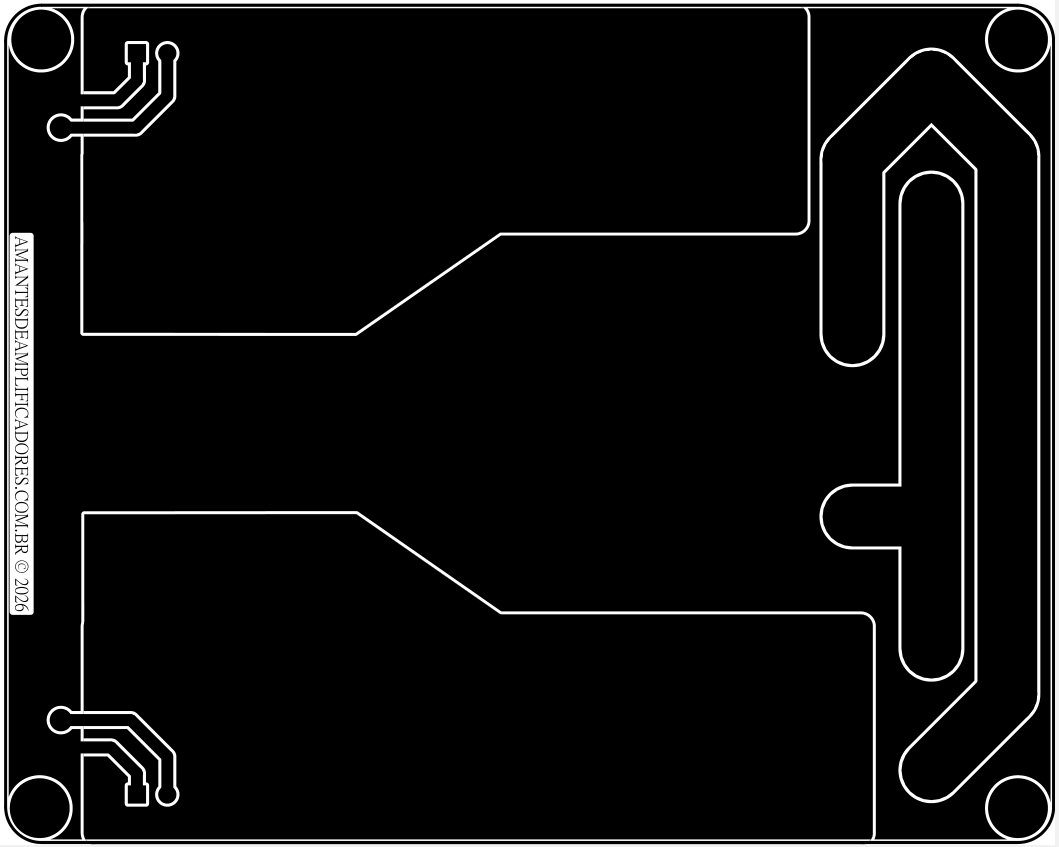

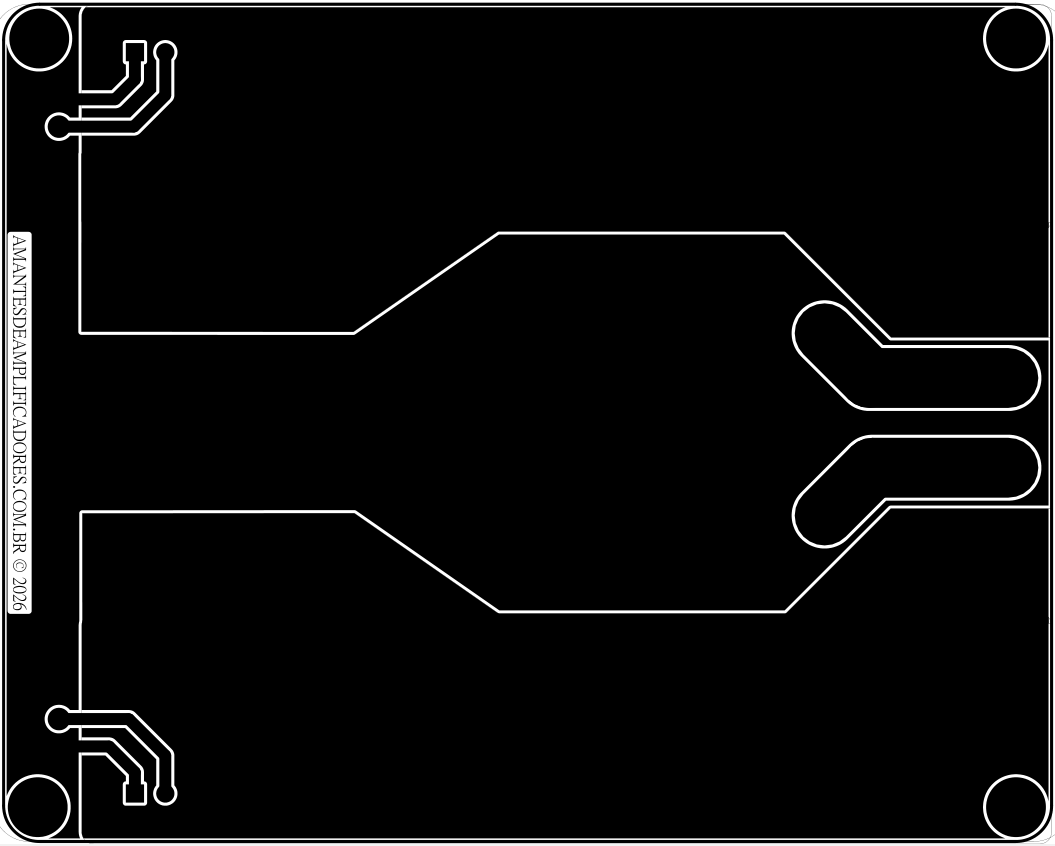

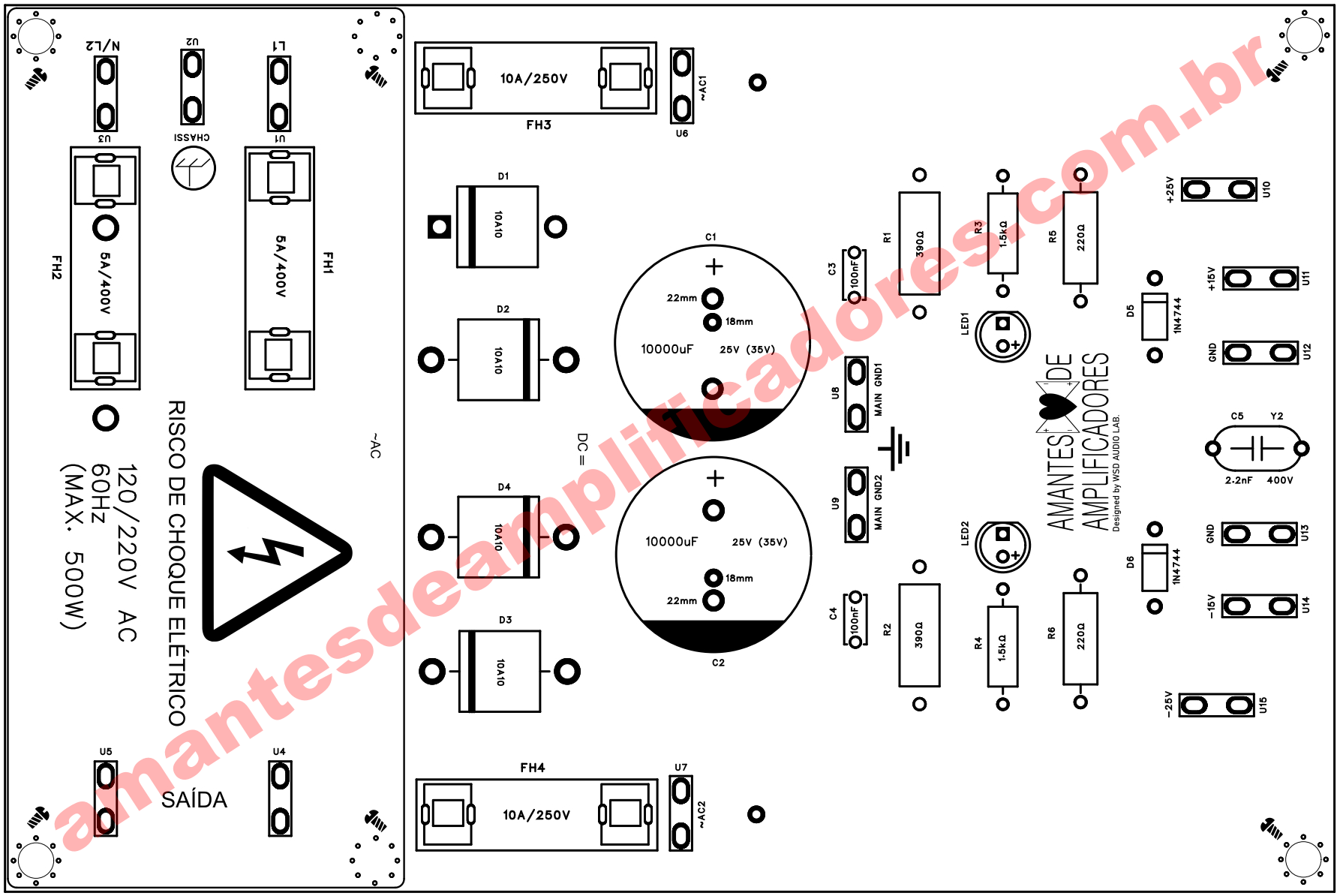

Layout PCB da fonte simétrica para amplificador 50v

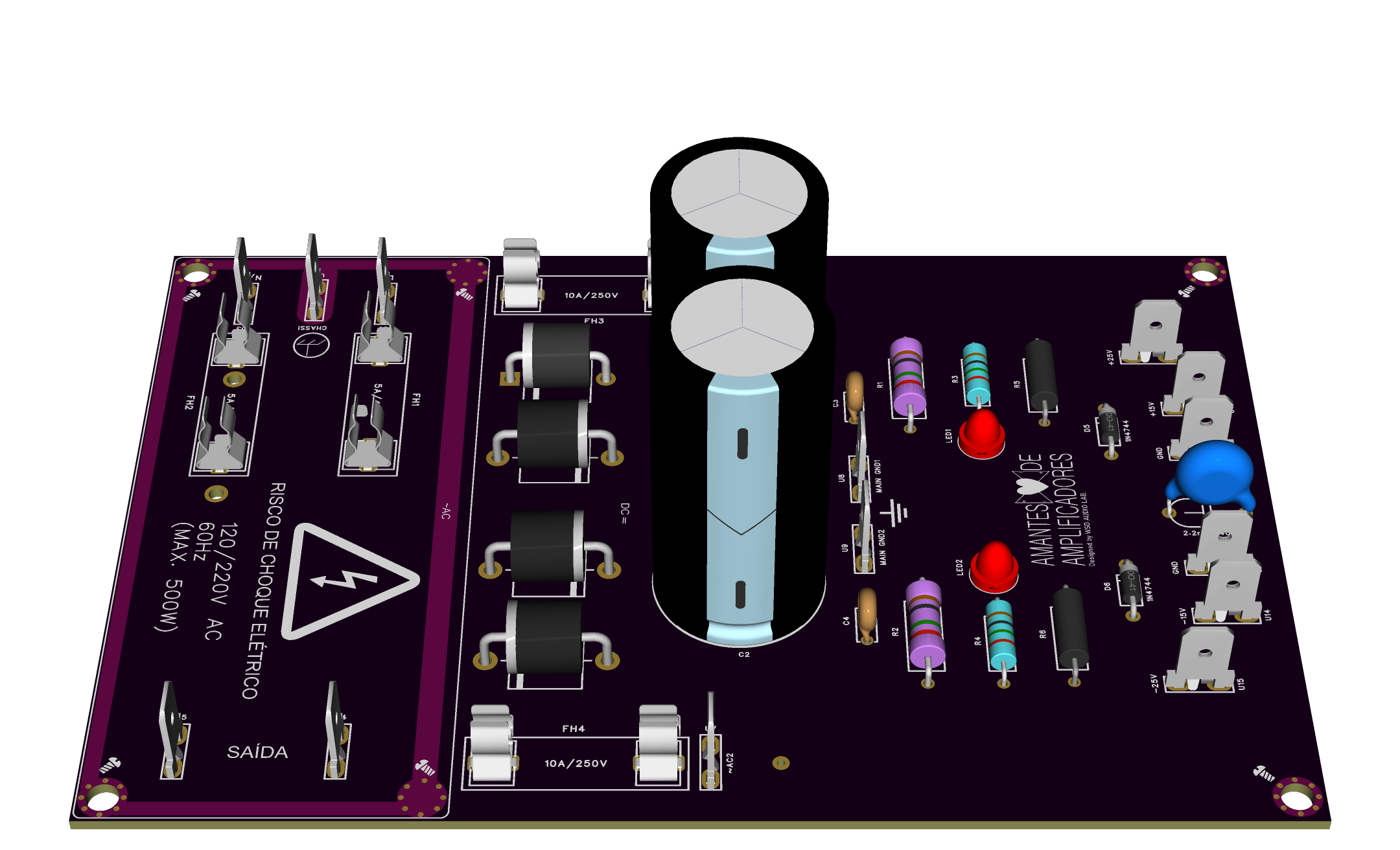

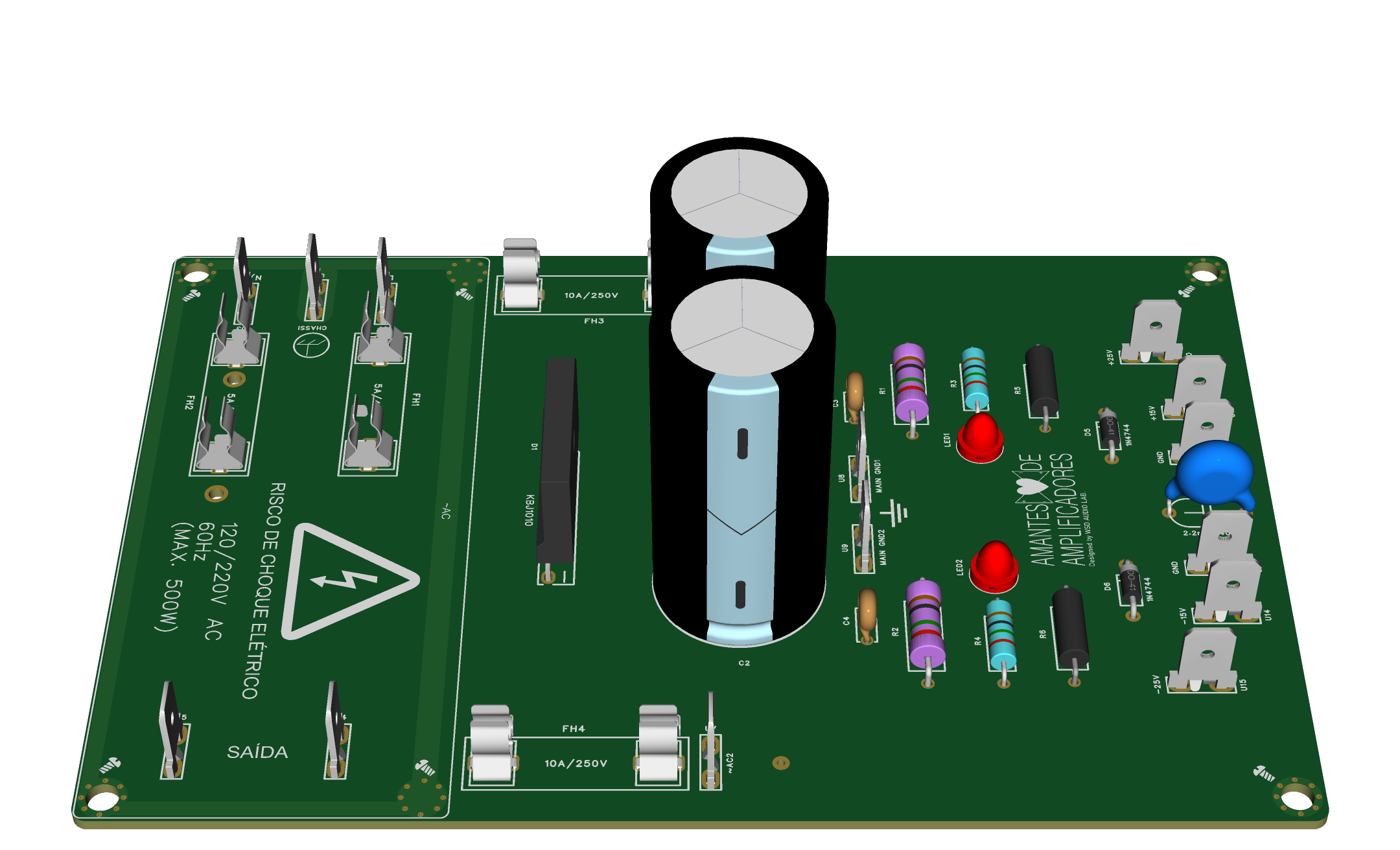

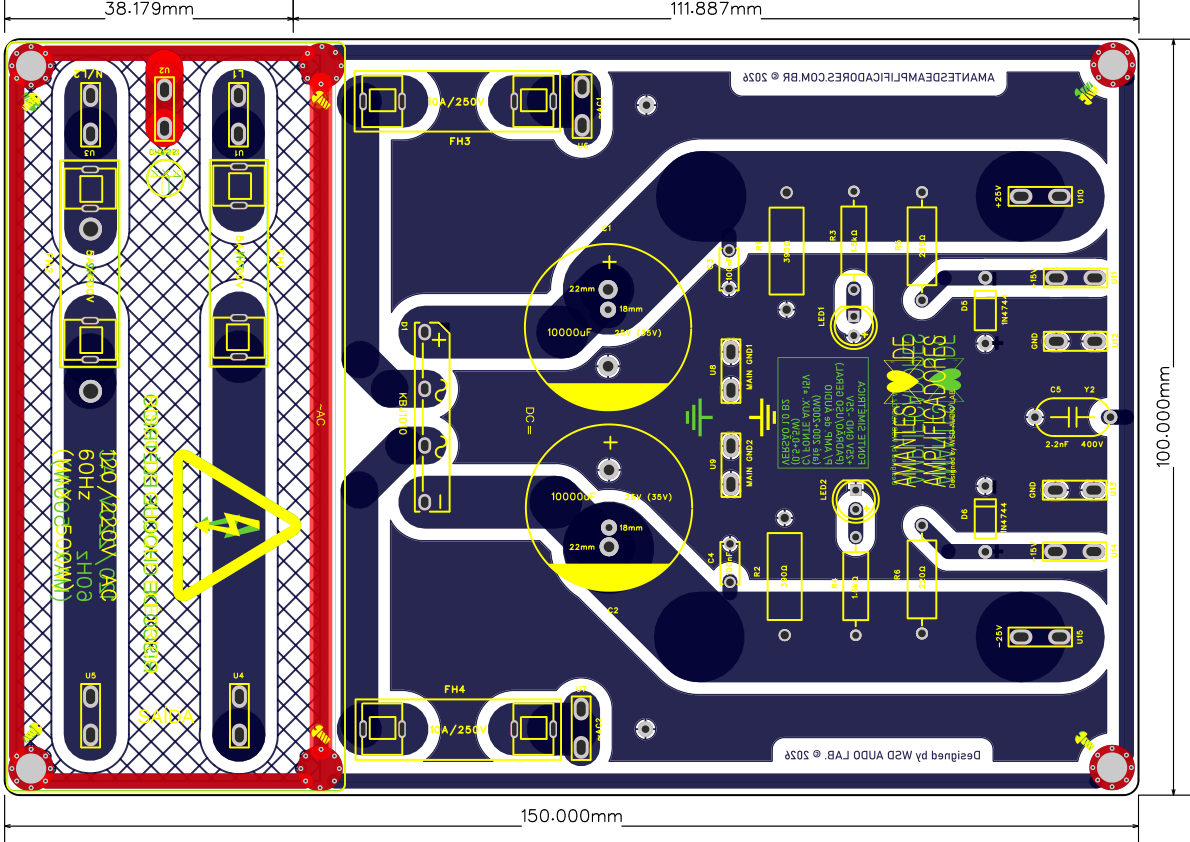

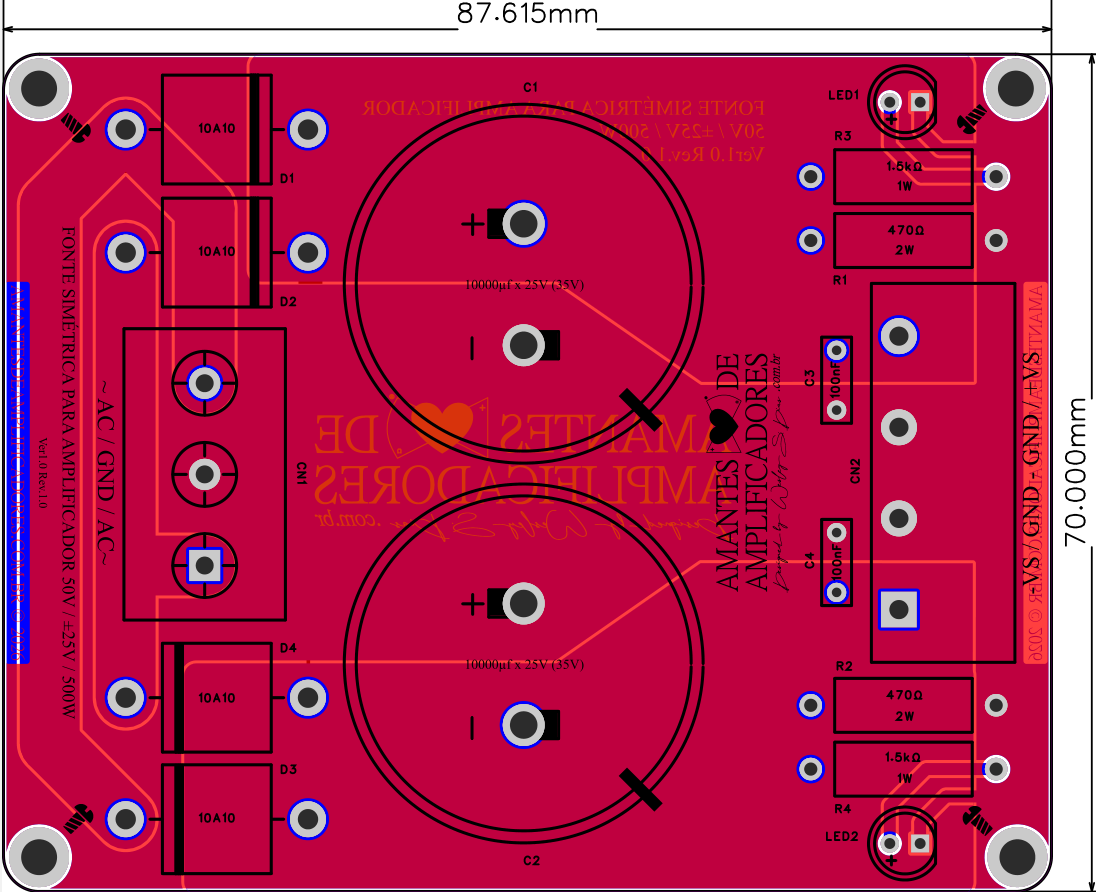

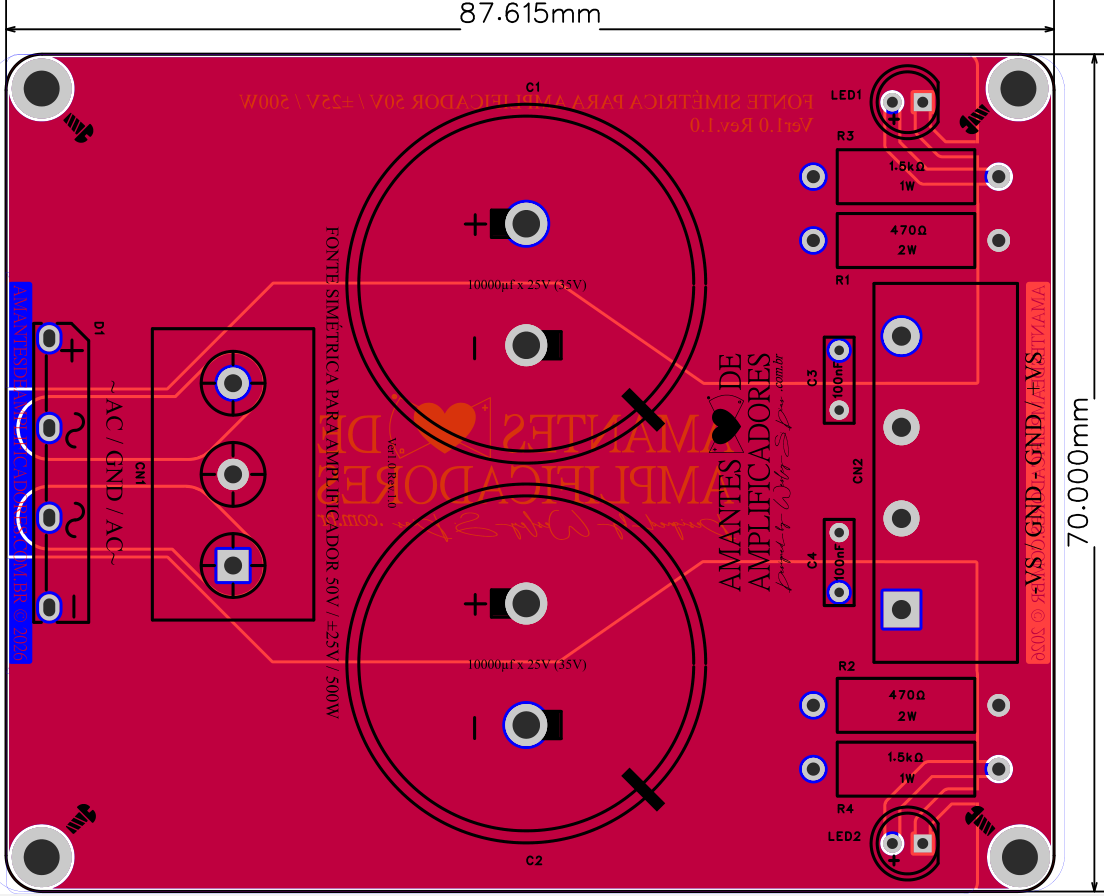

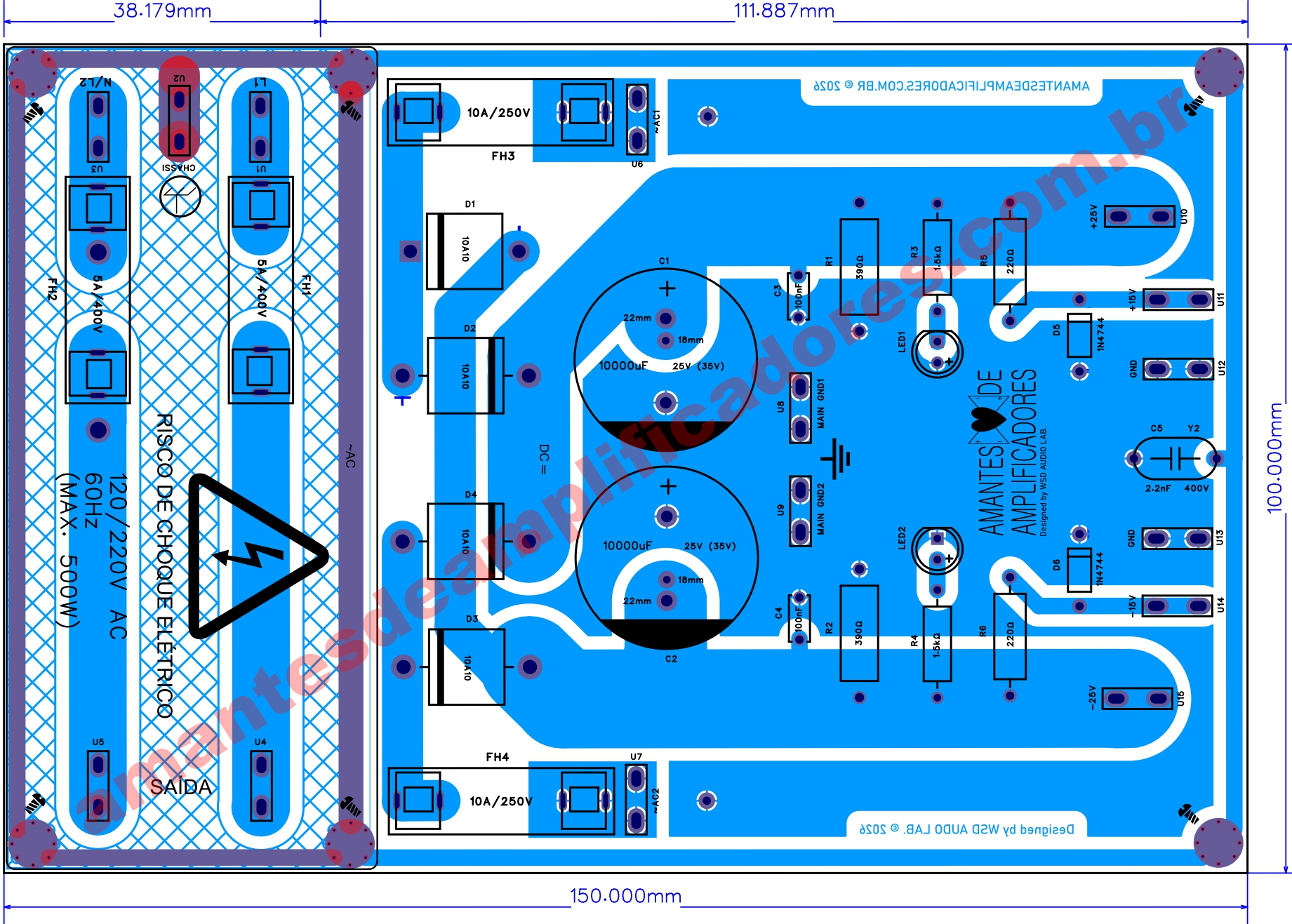

Veja abaixo uma imagens ilustrativa de como a fonte simétrica para amplificador 50v ficaria totalmente pronta:
Lista de componentes
Confira a seguir a lista de componentes da fonte simétrica para amplificador de áudio de potência de 50v:
| Nome | Valor | Descrição | Quantidade |
| U1 a U15 | 6,3mm | Terminal engate rápido macho | 15 |
| FH1 e FH21 | 5A / 400V | Clip porta fusível para pcb (5x20mm) | 4 |
| FH3 e FH4 | 10A / 250v | Clip porta fusível para pcb (5x20mm) | 4 |
| D1 a D4 | 10A10 (10A / 1kv) | Diodo retificador | 4 |
| D5 e D6 | 1N47442 (20mA/1w) | Diodo zener de 15v | 2 |
| C1 e C2 | 10000µf / 25V (35V3) | capacitor eletrolítico (18mm e 22mm) | 2 |
| C3 e C4 | 100nf / 50V | capacitor cerâmico | 2 |
| C5 | 2,2nf / 400v | capacitor supressor Y24 | 1 |
| R1 e R2 | 390R / 3W | resistor de potência. | 2 |
| R3 e R4 | 1k5 / 1/2W | resistor filme carbono | 2 |
| R5 e R6 | 220R5 / 1W | resistor filme carbono | 2 |
| Led1 e Led2 | 1,83v / 20mA | Led difuso 5mm | 2 |
- Necesário somente em rede 220V ac. ↩︎
- Caso utilize trafo de 12+12v ac, terá que substituir pelo 1n4742 (12v). ↩︎
- É possível utilizar capacitor de 35V (22mm) para maior segurança. ↩︎
- Embora opcional, capacitor para evitar antilooping de aterramento entre o gnd e o chassi. ↩︎
- Caso utilize o 1n4742, substitua por um de 82R / 1/8w. ↩︎
Confira: Projetos PCB de amplificadores para montar em PDF.
Download
Por fim, baixe o projeto em pdf da fonte simétrica para amplificador de 50v para som grátis de até 500W de potência:
