Em resumo, este circuito de equalizador baxandall ativo com um único transistor bc548 funciona como um pré-amplificador com controle de tonalidade de graves e agudos, bastando liga-lo antes do amplificador de potência.
Uma vez que este controle de tom baxandall ativo possuí um transistor bc548 como elemento ativo na saída, com ganho de até 8 vezes, descarta-se a necessidade de um circuito pré-amplificador e mesmo uma fonte de alimentação externa, visto que ele pode ser facilmente alimentado com a fonte do próprio amplificador de potência, portanto reduzindo o custo de montagem.
Conteúdo

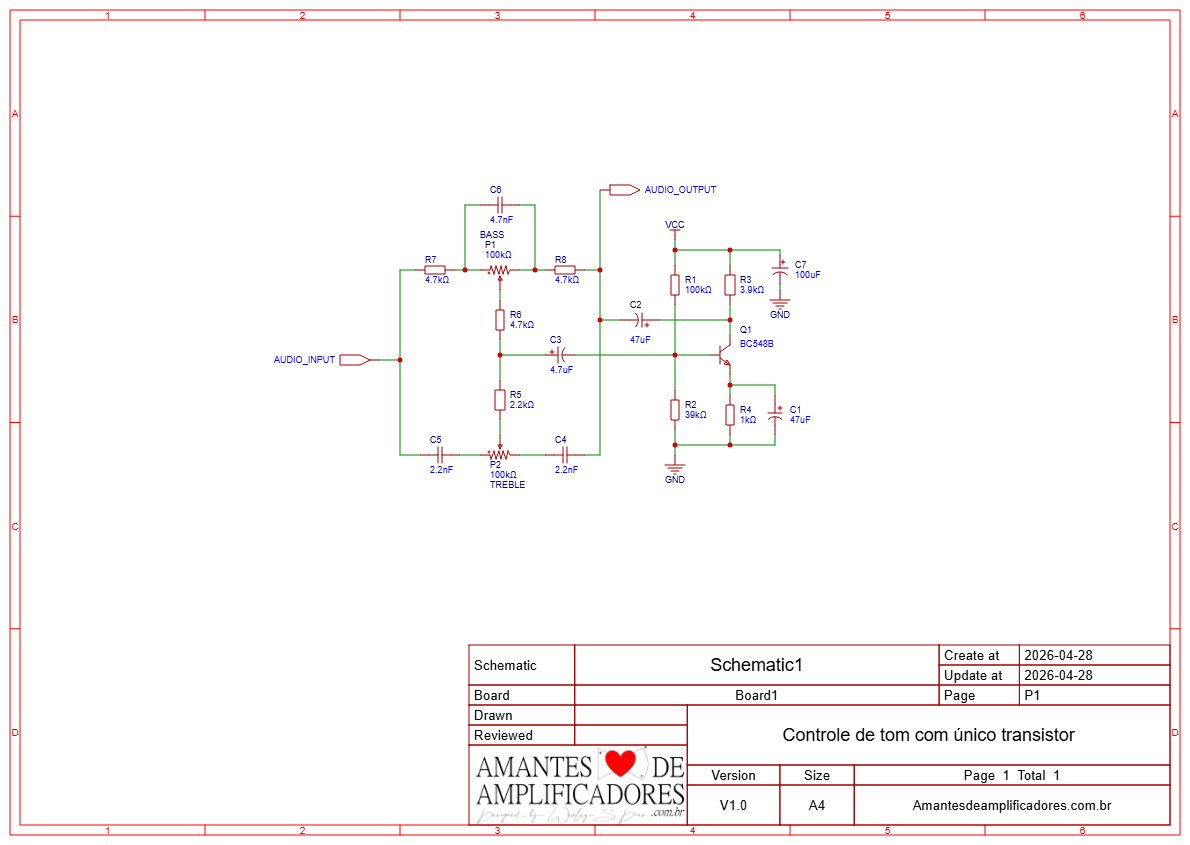

Esquema do circuito equalizador baxandal ativo com transistor bc548
Em suma, este diagrama de circuito equalizador baxandall ativo com um transistor bc548 possuí um excelente controle de tom, em uma faixa de 20 a 20khz. Além de conseguir fornecer em sua saída uma amplitude de até 2V, com entrada de 50 a 250mV, ou seja, um ganho de 8 vezes, e por fim, um ganho/atenuação da ordem de ±15dB.
Do mesmo modo, possuí uma tensão de alimentação ampla, entre 9v a 18v; Baixa distorção de 0,85% em 12Khz, com a saída de 2V, além de uma alta impedância de entrada de 38kΩ, e baixa impedância de saída de 200Ω, sendo um ótimo projeto para montar devido a sua qualidade e baixo custo de instalação.
Similarmente: Pré-amplificador transistorizado com controle de tom
Ademais, bastar montar duas unidades desde projeto de equalizador baxandall ativo com um transistor bc548 para obter uma versão estéreo. Assim como um controle de volume pode ser facilmente adicionado na saída do projeto, com um potenciômetro do tipo logaritmo de preferência.
Lista de componentes:
| Nome | Valor | Descrição | Quantidade |
|---|---|---|---|
| Q1 | BC548 | Transistor NPN | 1 |
| R1 | 100k | Resistor de carbono | 1 |
| R2 | 39k | Resistor de carbono | 1 |
| R3 | 3k9 | Resistor de carbono | 1 |
| R4 | 1k | Resistor de carbono | 1 |
| R5 | 2k2 | Resistor de carbono | 1 |
| R6, R7 e R8 | 4k7 | Resistor de carbono | 3 |
| C1 e C2 | 47μf/25v | Capacitor eletrolítico | 2 |
| C3 | 4,7μf/25v | Capacitor eletrolítico | 1 |
| C4 e C5 | 2,2nf/50v | Capacitor cerâmico ou de filme | 2 |
| C6 | 4,7nf/50v | Capacitor cerâmico ou de filme | 1 |
| C7 | 100μf/25v | Capacitor eletrolítico | 1 |
| P1 e P2 | B100k | Potenciômetro linear | 2 |
Na ausência do bc548, utilize transistores equivalentes, bem como: BC557, BC559 ou BC327, ou mais antigos assim como BC238 ou BC108. Os capacitores de menor valor, tais quais C3, C4, C5 e C6, podem ser de poliéster metalizado para melhor qualidade de áudio. Contudo, os resistores devem ser de 1/8W e 5% de tolerância para maior precisão.

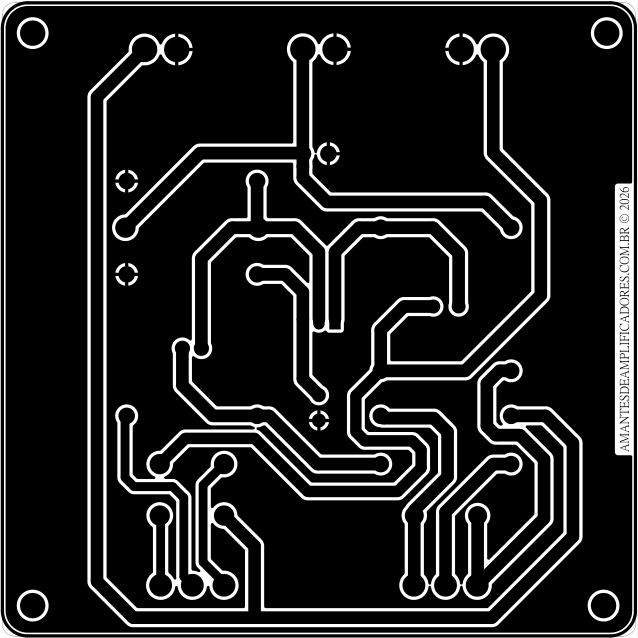

Placa PCB do equalizador baxandall ativo com um transistor

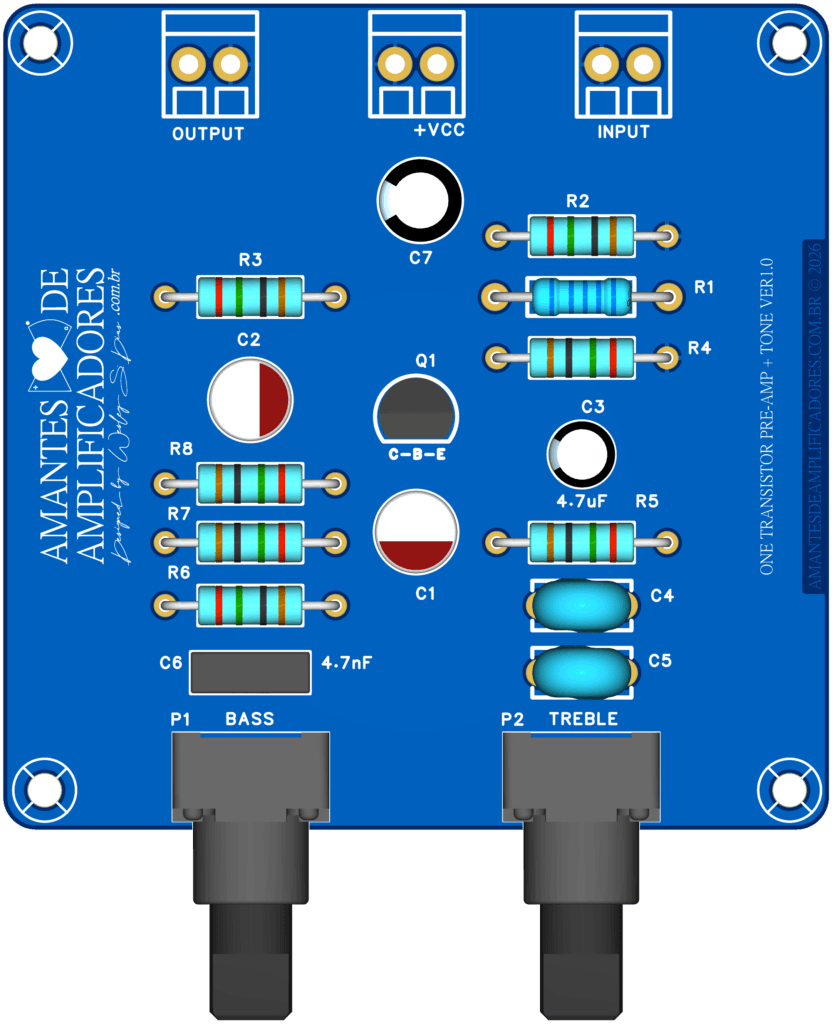

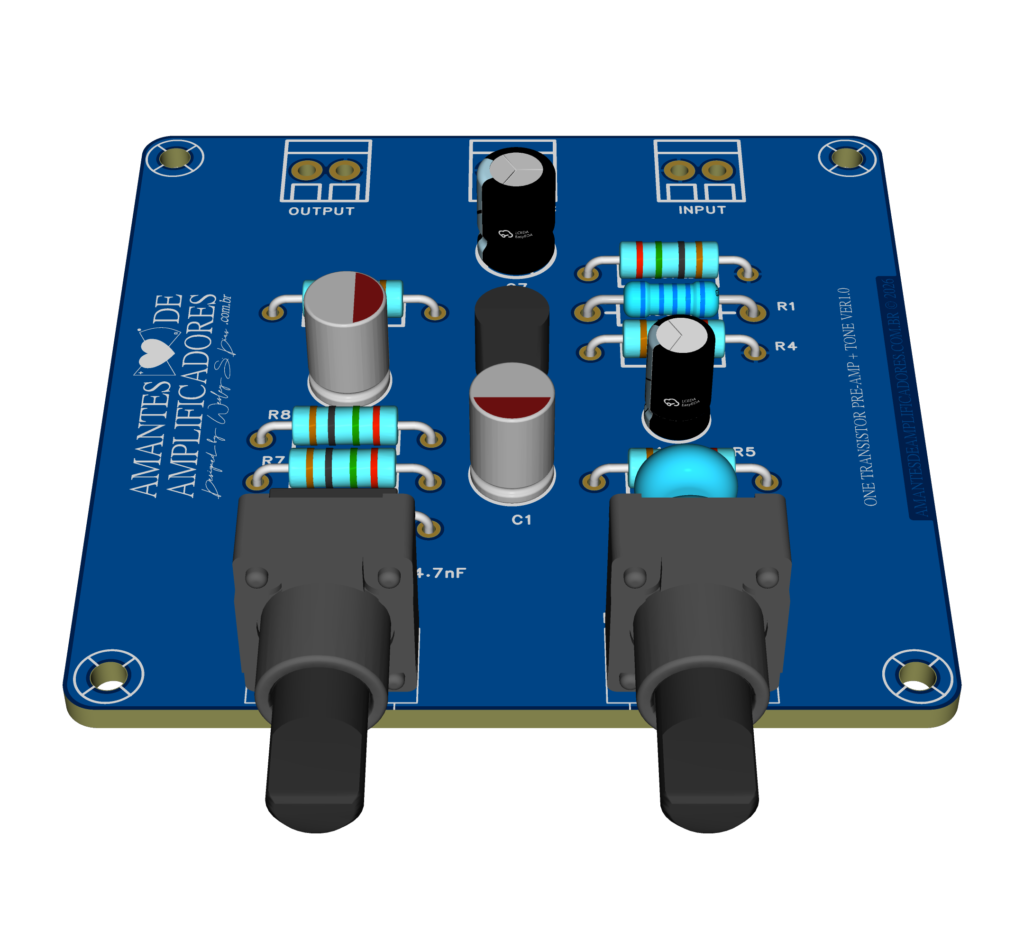

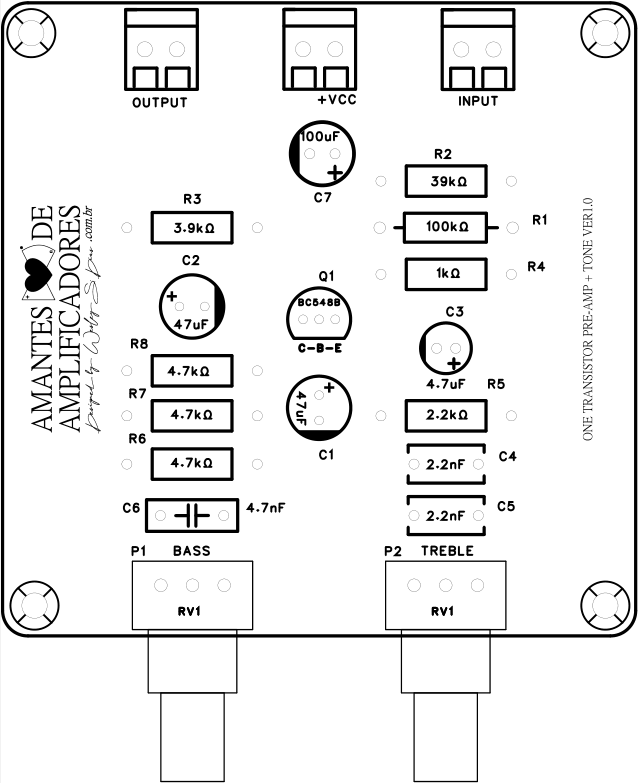

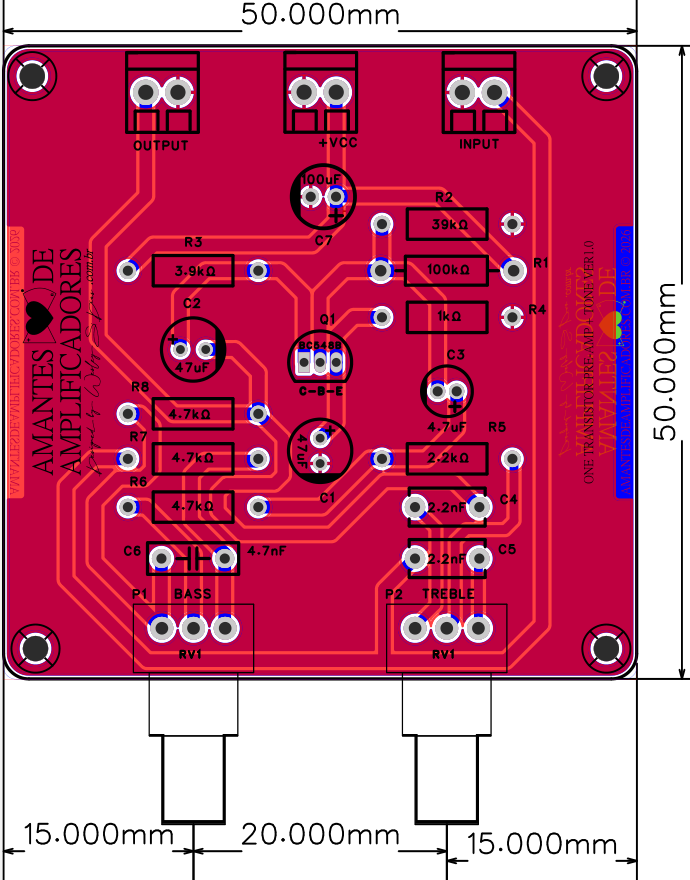

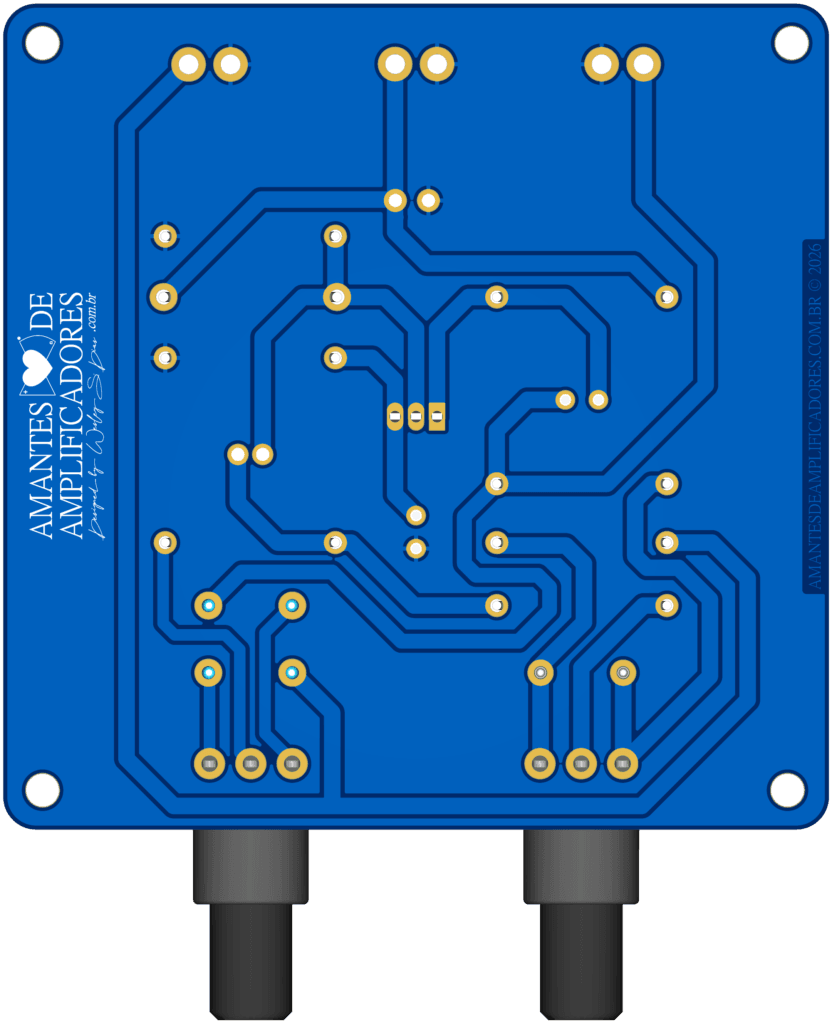

Confira a seguir o layout da placa do circuito equalizador baxandall ativo com único transistor bc548:
Download
Finalmente, baixe o projeto em pdf do circuito equalizador baxandall ativo com um único transistor bc548:
