Em suma, esta placa de pré-amplificador com controle de tonalidade possui uma entrada para sinais com sensibilidade da ordem de 85mV, fornecendo em sua saída uma tensão de 290mV aproximadamente.
Com ganho aproximado de 4 vezes, portanto sendo suficiente para excitar a maioria dos amplificadores de potência. Além disso, este pré-amplificador com transistor contar com um controle de graves e agudos do tipo baxandall.
Conteúdo

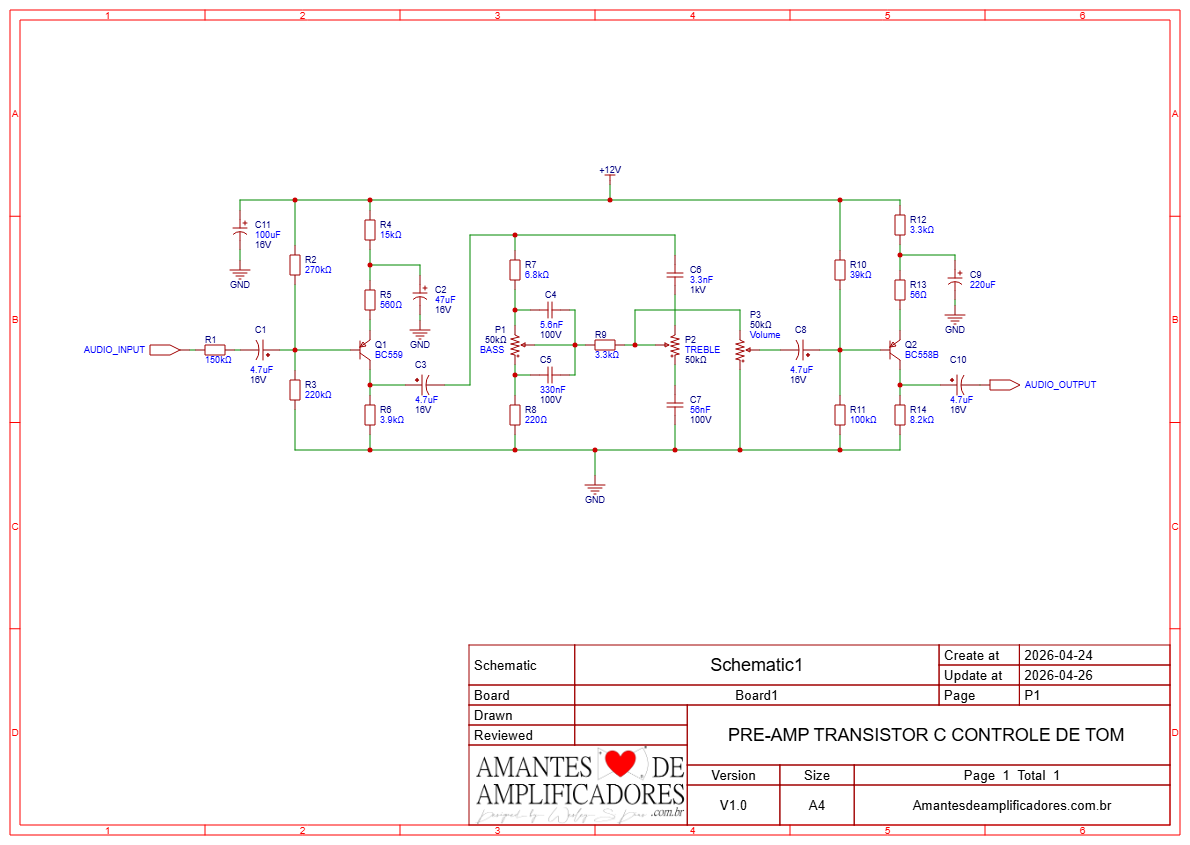

Esquema pré-amplificador com controle de tonalidade
Similarmente: Controle de tom baxandall ativo (bass/treble booster) – Esquema & PCB
Inicialmente, o circuito de pré-amplificador com transistor simples utilizando o bc559, transistor de baixo ruído, e o bc558, transistor de uso geral, consegue atingir um ganho de até 4 vezes, com uma impedância de saída da ordem de 10k ohms.
Além de contar com um controle de volume, este pré amplificador com graves e agudos pode ser alimentado facilmente com uma fonte externa de 12V e 1A, ou mesmo a alimentação pode ser retirada do próprio amplificador de potência.
Características
| Sensibilidade entrada | 85mV |
| Impedância de entrada | 150k |
| Impedância de saída | 10k |
| Alimentação recomendada | 12v |
| Ganho aproximado | 4x |

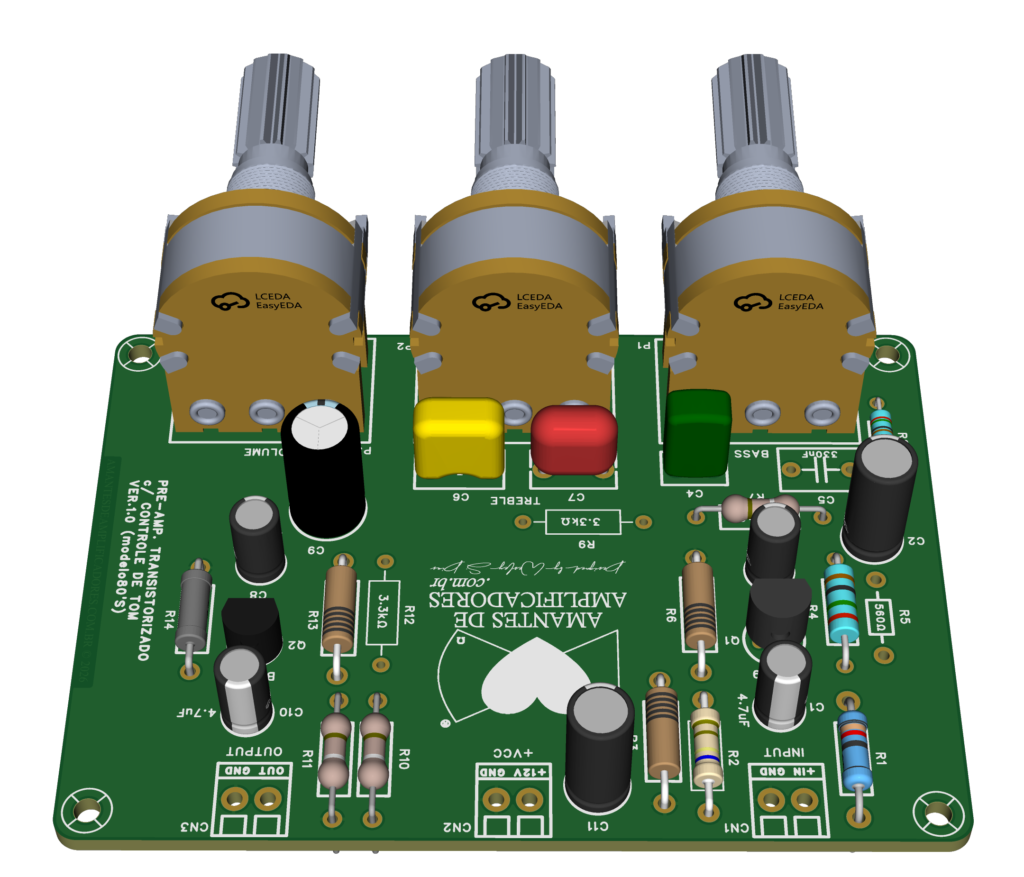

Ademais, bastar montar duas placas deste pré-amplificador transistorizado com controle de tom baxandall para montar um pré amplificador simples estéreo com controle de tom.
Lista de componentes do pré-amplificador com transistor
| Nome | Valor | Descrição | Quantidade |
|---|---|---|---|
| R1 | 150k | Resistor de carbono | 1 |
| R2 | 270k | Resistor de carbono | 1 |
| R3 | 220k | Resistor de carbono | 1 |
| R4 | 15k | Resistor de carbono | 1 |
| R5 | 560Ω | Resistor de carbono | 1 |
| R6 | 3k9 | Resistor de carbono | 1 |
| R7 | 6k8 | Resistor de carbono | 1 |
| R8 | 220Ω | Resistor de carbono | 1 |
| R9 e R12 | 3k3 | Resistor de carbono | 2 |
| R10 | 39k | Resistor de carbono | 1 |
| R11 | 100k | Resistor de carbono | 1 |
| R13 | 56Ω | Resistor de carbono | 1 |
| R14 | 8k2 | Resistor de carbono | 1 |
| C1, C3, C8 e C10 | 4,7µf/16v | Capacitor eletrolítico | 4 |
| C2 | 47µf/16v | Capacitor eletrolítico | 1 |
| C4 | 5,6nf/100v | Capacitor de filme ou cerâmico | 1 |
| C5 | 330nf/100v | Capacitor de filme ou cerâmico | 1 |
| C6 | 3,3nf/100v | Capacitor de filme ou cerâmico | 1 |
| C7 | 56nf/100v | Capacitor de filme ou cerâmico | 1 |
| C9 | 220µf/16v | Capacitor eletrolítico | 1 |
| C11 | 100µf/16v | Capacitor eletrolítico | 1 |
| P1 e P2 | B50k | Potenciômetro linear | 2 |
| P3 | A50k | Potenciômetro logaritmo | 1 |
| Q1 | BC559 | Transistor PNP de baixo ruído | 1 |
| Q2 | BC558 | Transistor PNP de uso geral | 1 |
De antemão, os capacitores eletrolítico precisam ter uma tensão de trabalho de pelo menos 16v. Embora possam trabalhar com os de 25v perfeitamente. Em seguida, utilize cabos blindados devidamente aterrados para as conexões de entradas e saída de sinais.
O transistor Q1 bc558 pode ser substituído pelos: bc557, bc559, bc560 diretamente, pois suas respectivas pinagens são equivalentes. Do mesmo modo, o transistor bc559 pode ser substituído pelos bc560, bc558 ou bc557.

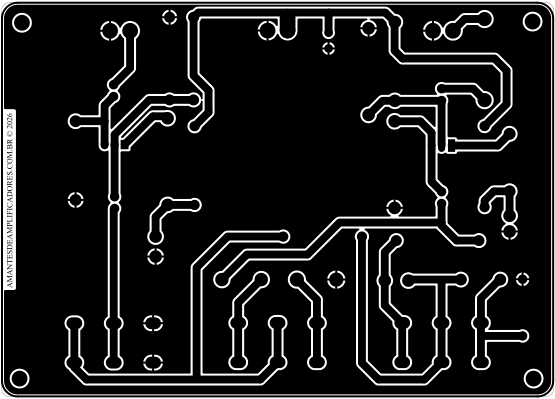

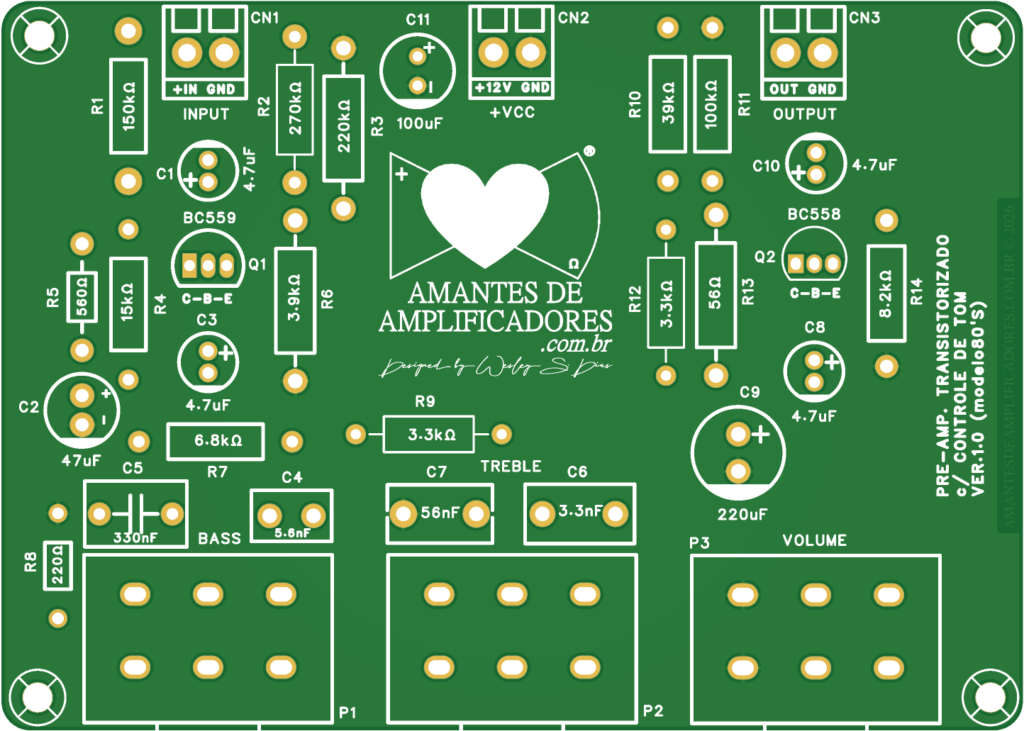

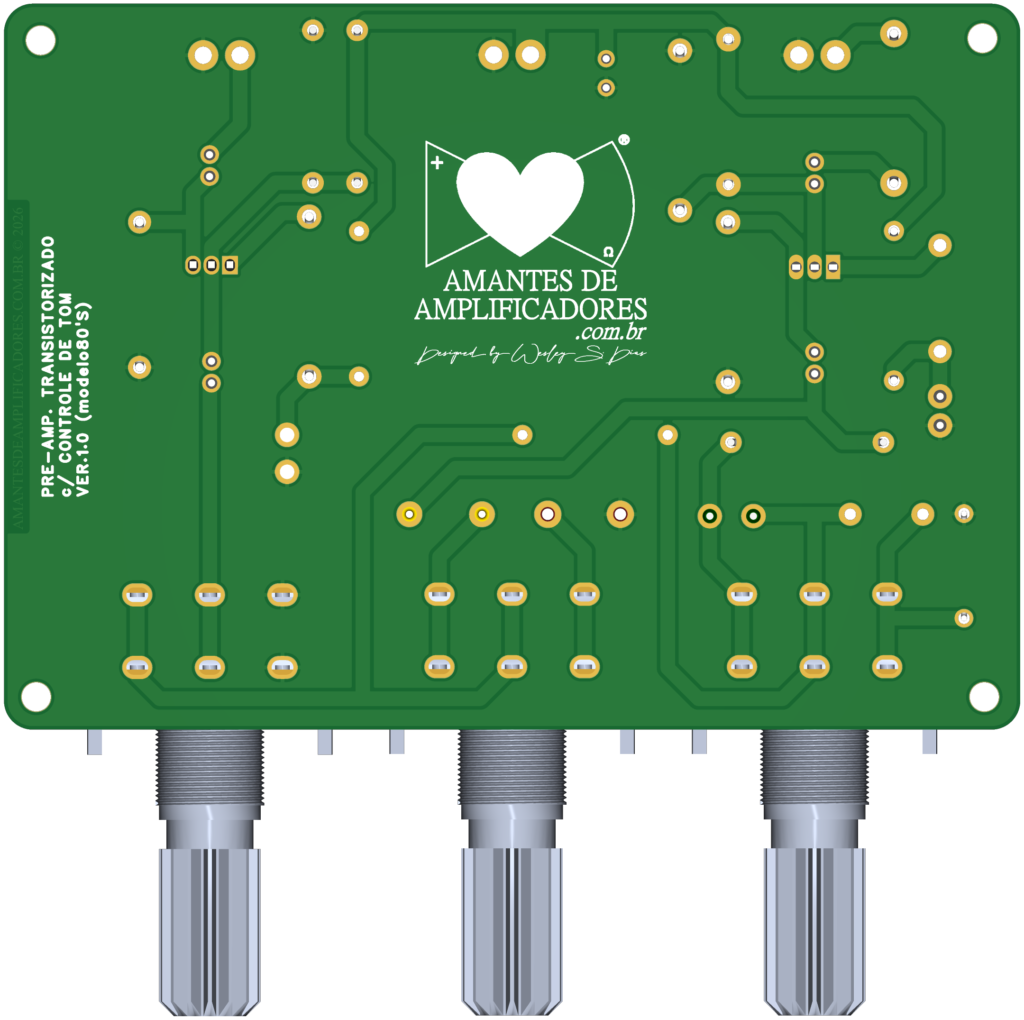

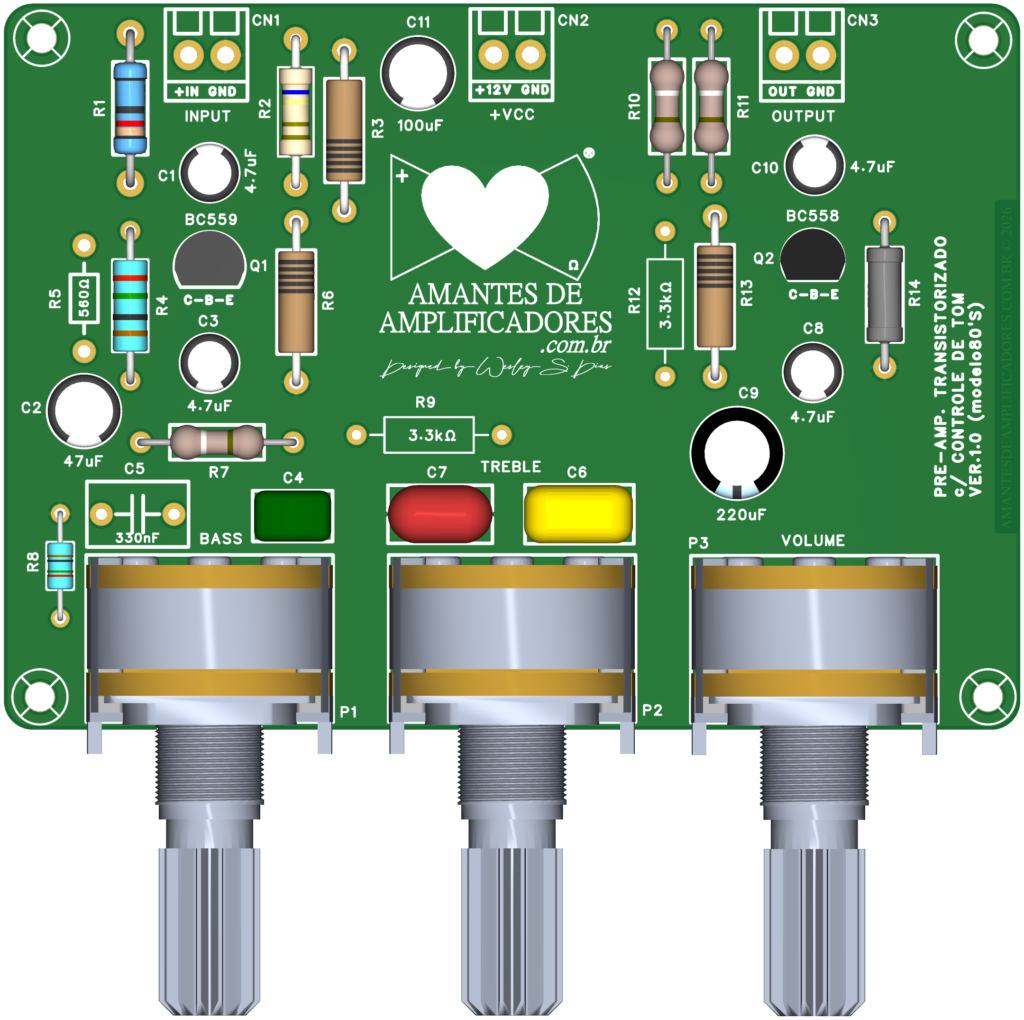

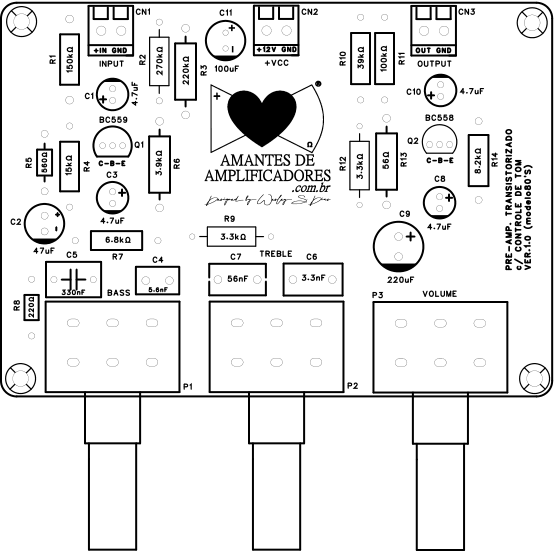

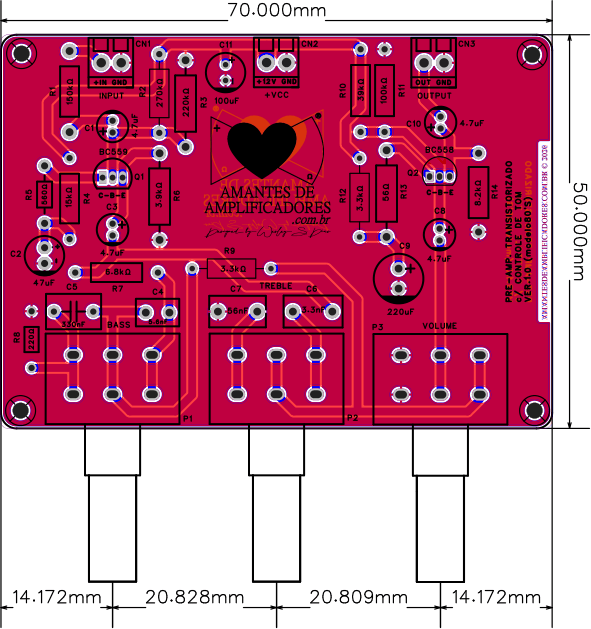

Placa PCB do pré amplificador com graves e agudos
Download
Por fim, baixe o projeto em pdf com a placa pcb do pré-amplificador com transistor com graves e agudos, junto com o esquema para imprimir a seguir:
Ajude-nos a manter a chama da paixão por amplificadores acesa! Apoie-nos com uma doação:
Qual o valor de C6?
3,3nF de Poliéster ou Cerâmico.
C6 = 3k3 ou 3,3nf
Sim. C6 = 3,3nf (Cerâmico)
Valeu, obrigado.
Esse controle de tom é passivo. Melhor seria um controle ativo, pois trabalharia atenuando e reforçando as frequências de corte. No caso, as frequências graves, abaixo de 700 Hz, e as frequências agudas, acima de 2 KHz
Ele tem um pré-amplificador na entrada.
