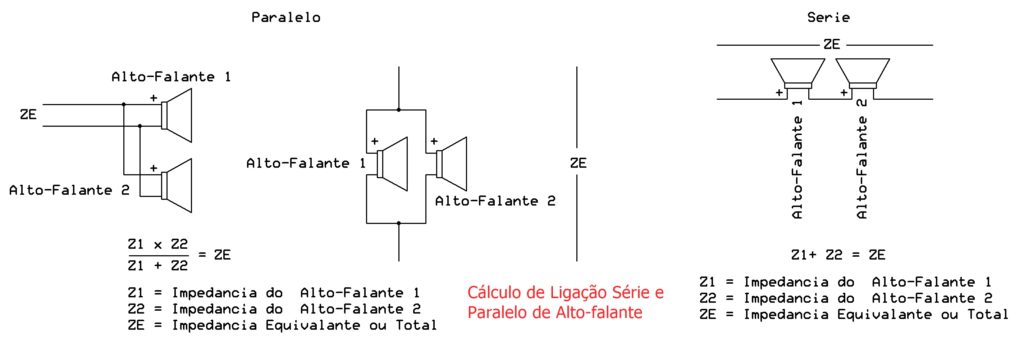

Em resumo, podemos calcular a ligação em paralelo ou série dos alto-falantes de som de maneira semelhante a associações de resistores. Isto significa, ligue em paralelo para diminuir a impedância total ou ligue em série para aumentar. Sendo a impedância equivalente a própria impedância do módulo amplificador.
Índice:
- Como calcular impedância de som equivalente de alto-falante
- Como calcular ligação em série (aumentar impedância)
- Como calcular ligação em paralelo (diminuir impedância)
- Como diminuir impedância entre dois alto-falante
- Como calcular ligação mista (série-paralelo)
Como calcular impedância de som de alto-falantes
Acima de tudo, deve-se casar a impedância do alto-falante (woofers) com a do módulo amplificador para extrair o máximo de potência do mesmo. Logo, deve ligar um alto-falante de 4 ohms em um módulo com saída de 4 ohms, por exemplo.
Caso deseja ligar mais de um alto-falante numa mesma saída, ou seja, uma ligação de dois ou mais alto-falantes, a impedância equivalente será afetada, para mais ou para menos, conforme a ligação.
Por consequência, o casamento de impedância não será realizado, sendo necessário calcular a impedância total da ligação, seja em série ou paralelo, para conhecer o resultado.
Todavia, a impedância equivalente entre alto-falantes diferentes, como um woofer e um tweeter, será a própria do alto-falante, contudo, somente naquela faixa de frequência.
Como calcular ligação em série
Jamais devemos ligar um ou uma ligação de alto-falantes com impedância equivalente menor do que a mínima do amplificador. Visto que o módulo não foi projetado para trabalhar com essa impedância de saída. Caso o faça, poderá leva a queima do amplificador. Por isso, devemos aumentar a impedância ligando alto-falantes em série ou utilizando alto-falantes com impedância maiores.
Para aumentar a impedância basta ligar os alto-falantes em série e, consequentemente, somar as suas respectivas impedâncias. A fórmula para o cálculo de ligação de alto-falante de som em série é: Z1 + Z2 +Z3 … Zn = Zeq
Z1 = Impedância do alto-falante 1
Z2 = Impedância do alto-falante 2
Zeq = Impedância equivalente ou total
Assim, para liga 2 alto-falantes de 4 ohms em série e em 1 canal de 8 ohms, a impedância equivalente será de 8 ohms.
Como calcular ligação série de subwoofer bobina-dupla
Para calcular a ligação em série de subwoofer bobina dupla 2+2 ohms, basta somar as suas respectivas impediência. Ou seja, some literalmente 2+2 = 4 ohms. Portanto, a impedância total em série de subwoofer de bobina dupla 4+4 ohms é de 8 ohms.
Como calcular ligação em paralelo
A princípio, até pode ligar um alto-falante com impedância maior do que a do amplificador, porém haverá uma “perda” de potência do módulo. Se temos um módulo de 1 ohm, devemos diminuir a impedância equivalente da ligação dos alto-falantes para o mais próximo de 1 ohm, pois somente assim teremos o máximo de potência transferida do módulo para a linha de alto-falantes.
Podemos diminuir a impedância de uma ligação de alto-falantes e casar com o módulo amplificador, associando os alto-falantes em paralelo. Pois, quanto mais alto-falantes ligados em paralelo, menor será a impedância total. A fórmula para cálculo de ligação em paralelo de alto-falante de som é: Zeq = 1 / ( 1/Z1 + 1/Z2 + … 1/Zn)
Z1 = Impedância do Alto-falante 1
Z2 = Impedância do Alto-falante 2
Zeq = Impedância Equivalente ou Total
Exemplo: Como ligar 3 alto-falantes de 8 ohms associados em paralelo em um módulo de 2 ohms? Zeq= 1 / (1/8 + 1/8 +1/8) = 2,667 ohms. Sendo o valor 2,667 ohms a impedância equivalente que será ligada ao módulo de 2 ohms.
Como diminuir impedância entre dois alto-falante
A fórmula para calcular e diminuir a impedância é a mesma, tanto para alto-falantes de impedância diferentes, quanto iguais. No entanto, caso seja apenas 2 alto-falantes em 1 saída, podemos baixar a impedância utilizando a fórmula: Zeq = (Z1 x Z2) / (Z1 + Z2).
Assim, se ligamos um alto-falante de 8 ohms e um de 4 ohms em paralelo, a sua impedância equivalente será de 2,667 ohms.
Zeq = (Z1 x Z2) / (Z1 + Z2)
Zeq = (8 x 4) / (8 + 4) = 2,667 ohms
Por fim, a impedância equivalente da ligação de dois alto-falantes com impedância iguais, isto é, 4 ohms com 4 ohms, será a sua metade, 2 ohms. Logo, a impedância total da ligação entre dois alto-falantes em paralelo de 2 ohms é 1 ohm.
Como calcular ligação paralela de subwoofer bobina-dupla
Para calcular a impedância total de subwoofer bobina dupla 4+4 ohms em paralelo, basta dividir a sua respectiva impediência por 2. Ou seja, dividi literalmente 4 / 4 = 2 ohms. Veja o cálculo para ligar bobina dupla 4+4 ohms em módulo de 2 ohms.
Zeq = (Z1 x Z2) / (Z1 + Z2)
Zeq = (4 x 4) / (4 + 4) = 2 Ohms
Portanto, a impedância equivalente em paralelo de subwoofer de bobina dupla 2+2 ohms é a metade da impedância do próprio alto-falante, ou seja, 1 ohms.
Como calcular ligação mista (série-paralelo)
Em primeiro lugar, faça a ligação de dois alto-falante em série (Za = Z1 + Z2), assim somando as suas impedâncias. Repita o processo para o outro par de alto-falante (Zb = Z3 + Z4), assim, possuindo duas ligações em série (Za e Zb). Por último, faça a ligação em paralelo das duas ligações em série: Zeq = (Za x Zb) / (Za + Zb). Logo, a impedância total mista da ligação série-paralelo de som de 4 alto-falantes de 8 ohms é de 4 ohms.
Zeq = (Za x Zb) / (Za + Zb)
Zeq = [ (Z1 +Z2) x (Z3 +Z4) ] / [ (Z1 + Z2) + (Z3 + Z4) ]
Zeq = [ (8 +8) x (8 +8) ] / [ (8 +8) + (8 +8) ] = 4 ohms.
